轮胎轮辋组合结构三维设计

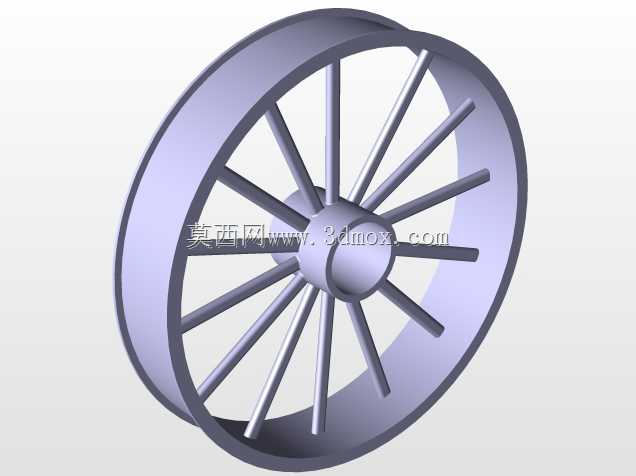

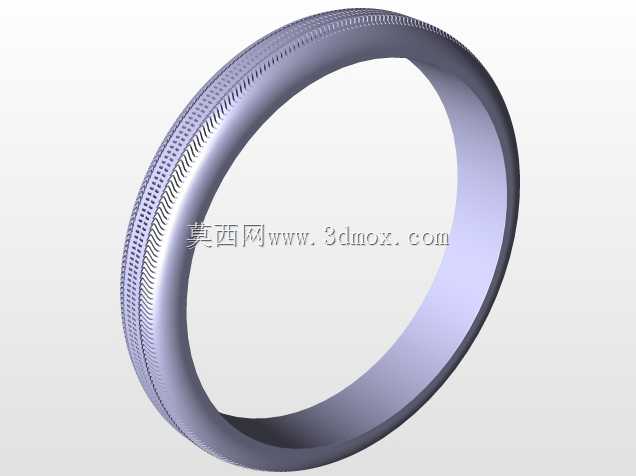

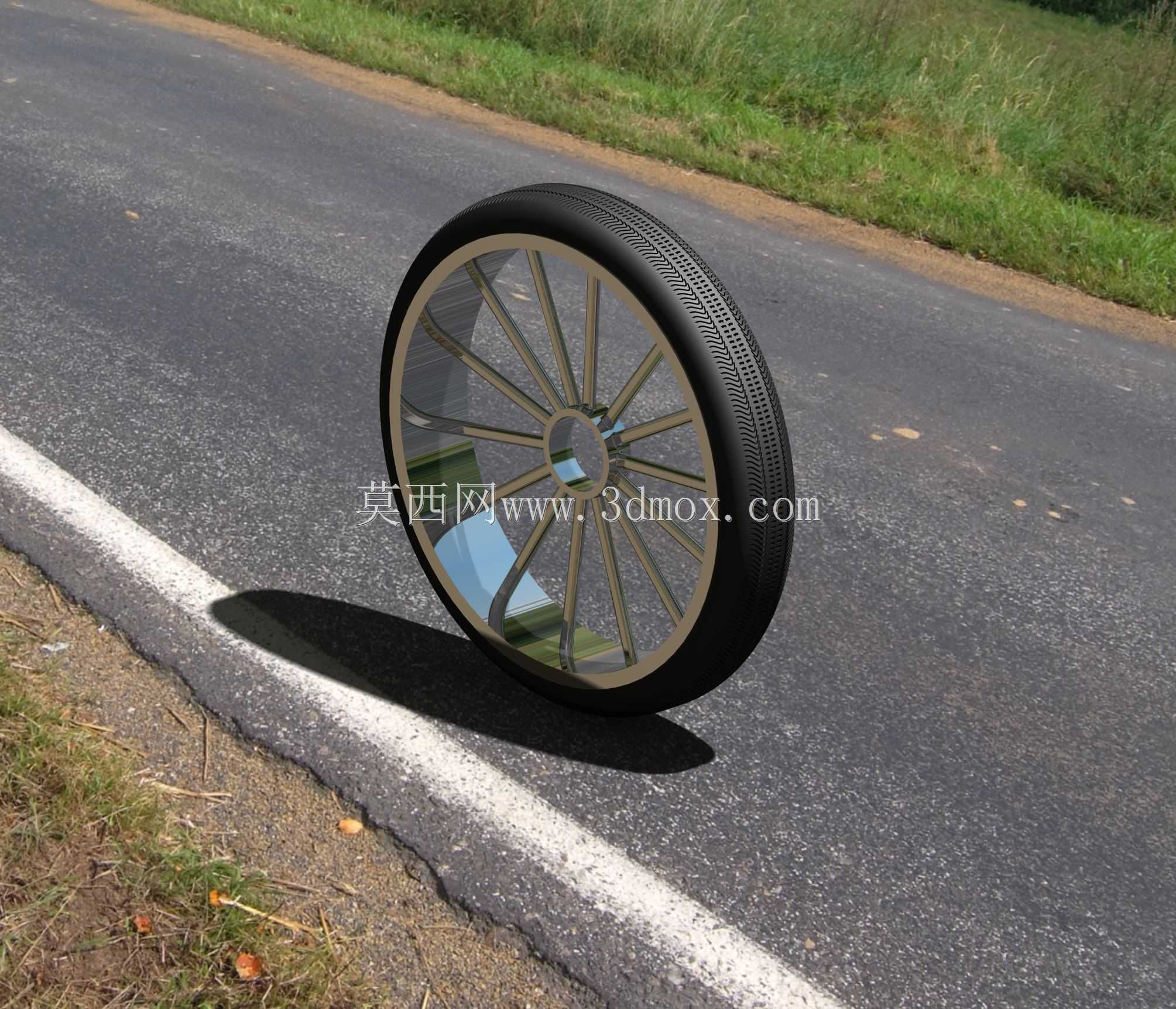

　　这套轮组结构的三维建模，核心围绕行走机构的实际承载需求展开，在做结构拆分时首先明确了轮胎与轮辋的配合边界，轮辋的外缘止口尺寸完全匹配轮胎的内圈卡合槽，避免装配后出现相对滑移的问题。从应用场景来看，这类轮组结构可适配多类行走设备，不管是小型工程机械的辅助行走轮，还是专用作业车辆的承重轮，都可以基于这套基础结构做参数调整，轮胎外表面的防滑纹理做了等距阵列排布，纹理的深度和间距参考了常规硬质路面的抓附需求，既保证足够的摩擦力，又不会因为纹理过深导致滚动阻力过大。设计过程中没有做多余的装饰性结构，轮辋的壁厚按照中等载荷工况做了等强度处理，轮辋内侧的安装面预留了标准的连接孔位，可直接对接常规的轮轴安装座，不需要额外做转接结构。

　　在处理轮胎与轮辋的配合公差时，参考了过盈配合的常规取值范围，轮胎内圈的直径比轮辋外缘直径小适当数值，保证常温下装配后两者紧密贴合，承受侧向力时不会出现脱圈的情况。轮辋的整体截面做了圆弧过渡处理，没有尖锐的棱角，一方面是避免装配时割伤轮胎内圈的橡胶层，另一方面也能减少应力集中，提升长期交变载荷下的结构寿命。轮胎的断面宽度和轮辋的宽度做了匹配设计，轮胎两侧超出轮辋的尺寸控制在合理范围，当轮组受到侧向冲击时，轮胎可以先吸收部分冲击力，避免刚性的轮辋直接磕碰障碍物造成变形。从安装边界来看，轮组的轴向总厚度、内圈安装孔的中心距都参考了通用轮轴的安装尺寸，设计人员在做整机布置时，可以直接调用这套模型放入装配体，不需要反复核对配合尺寸，

　　能大幅缩短行走部分的设计周期。建模时轮胎的橡胶材质特性和轮辋的金属材质特性做了区分，后续如果需要做有限元分析，可以直接赋予对应的材料参数，模拟不同载荷下的轮胎变形量、轮辋应力分布情况，不需要重新做结构拆分。轮辋表面的防滑滚花结构做了简化处理，保留了滚花的齿形轮廓和排布规律，既不影响视觉上的结构表达，也能减少模型的面数，提升大装配体下的软件运行流畅度。
