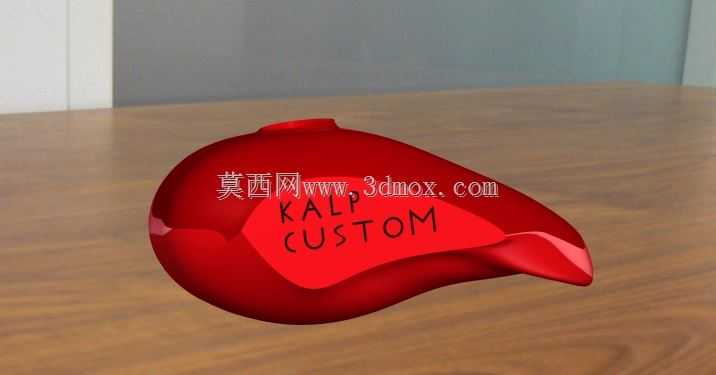

定制化异形燃油存储油箱结构设计

　　这款异形曲面油箱的设计，最初是针对小体量定制两轮载具的空间适配需求展开的，区别于常规量产车型的标准化油箱结构，它完全围绕载具车架的空余安装空间做轮廓拟合，没有采用规则的矩形或者圆弧回转体造型，整体顺着车架管材的排布走势做曲面延伸，能在不改动原有车架安装孔位、不干涉车把转向与骑行姿态的前提下，最大化利用车架中部的闲置空间拓展储油容积。从实际使用场景来看，这类定制油箱多用于个性化改装的两轮载具上，核心作用是存储燃油并为动力系统持续稳定供油，壳体的曲面弧度经过多次调整，既保证了壳体的结构强度，也避免了骑行过程中腿部与油箱发生磕碰，同时曲面的导流设计能让车辆行驶过程中气流顺着壳体表面顺滑流过，减少不必要的风阻影响。

　　设计过程中首先要明确安装边界，需要先扫描获取车架安装区域的点云数据，确定油箱前后端的安装固定点位置、与周边车架管件、转向部件的最小安全间隙，预留出油嘴安装、油路排布的空间，再基于这些边界条件做壳体的曲面构建，壳体的壁厚经过校核，既能承受燃油存储带来的内部压力，也能应对日常行驶中的轻微震动与剐蹭，不会出现应力集中导致的开裂问题。油箱的出油口位置设置在壳体最低点，能保证车辆在倾斜、爬坡等不同姿态下，燃油都能顺利汇集到出油位置，避免供油中断的情况，壳体表面的标识区域做了微凸的平面处理，方便后期做标识喷涂或者装饰件粘贴，不会因为曲面弧度太大导致标识起皱脱落。不同于标准化油箱的统一尺寸，这款定制油箱的所有轮廓尺寸都完全匹配特定车型的安装空间，

　　安装时不需要对车架做切割、焊接等改动，直接通过预留的固定点位就能完成装配，密封结构采用嵌入式的密封槽设计，配合耐油密封垫能避免燃油渗漏，同时壳体的曲面过渡都做了圆角处理，没有尖锐的棱角，既提升了外观的流畅度，也能避免加工、装配过程中出现划伤的问题。在结构强度校核阶段，针对壳体的薄弱区域做了局部加厚处理，尤其是安装固定点的位置，做了内嵌的加强筋结构，能承受长期行驶中的震动载荷，不会出现固定点开裂脱落的问题，油箱的加注口位置设置在壳体上部靠后的位置，既方便日常加注燃油，也能避免加注过程中燃油洒落到高温部件上引发安全隐患，整体结构在满足储油功能的前提下，尽可能压缩了不必要的空间占用，适配个性化改装载具的紧凑布局需求。
