暖通空调配套模块化通风排气构件

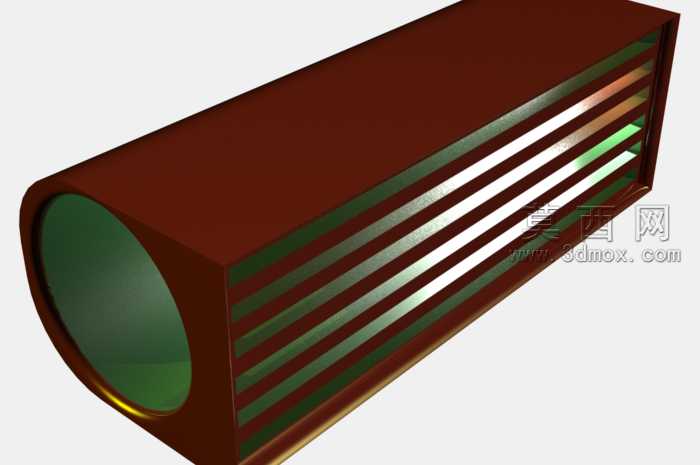

本款通风排气构件采用三维参数化建模方式完成整体设计，建模阶段首先以圆形截面为进气端基准，绘制等径圆形草图后沿轴向拉伸生成进气连接段，保证该段可直接与常规圆形通风管道实现无缝对接，无需额外转接配件。出气端采用方形截面壳体设计，建模时通过放样特征完成圆形到方形的平滑过渡，避免截面突变带来的风阻提升问题，过渡段曲面经过曲率连续校验，保证气流通过时无明显紊流产生。方形壳体的出风侧面采用等距平行格栅结构，建模时通过线性阵列特征快速生成多道横向通风槽，槽体宽度经过参数化调整，在保证整体结构强度的同时最大化通风有效面积，格栅边缘做微小倒角处理，既避免锐边带来的加工安全隐患，也能减少气流通过时的尖锐风噪。材质渲染阶段，壳体外部赋予深棕色哑光烤漆材质，调整材质粗糙度参数模拟金属基材表面喷涂后的细腻质感，进气端内壁赋予暗绿色金属氧化材质，还原通风管道内壁长期使用后的氧化色泽，格栅间隙处添加半透明反光效果，模拟光线穿过通风槽时的光影层次，整体渲染效果贴近实际工业产品的实物观感。结构设计上充分考虑模块化适配需求，整体构件的长度、截面尺寸、格栅间距均设置为可编辑参数，可根据不同功率的空调、加热设备的通风量需求快速调整尺寸，适配不同场景的安装要求，圆形进气端预留标准连接公差，可直接卡接在常见的纸风管、金属风管端口，方形壳体的安装面预留平整贴合面，可通过螺栓或卡扣直接固定在设备壳体或建筑墙体上。设计思路围绕低成本、易装配、高适配性的核心需求展开，摒弃复杂的异形结构，全部采用规则几何特征组合，既降低了注塑或钣金加工的开模成本，也方便后期的维护清理，格栅式出风结构可有效阻挡大体积异物进入通风管道，同时保证气流均匀分散送出，避免直吹带来的不适感，整体结构无易损活动部件，使用寿命长，可广泛适配中小型暖通设备、室内加热装置的排气通风需求。
