复古木质水轮发电装置结构设计

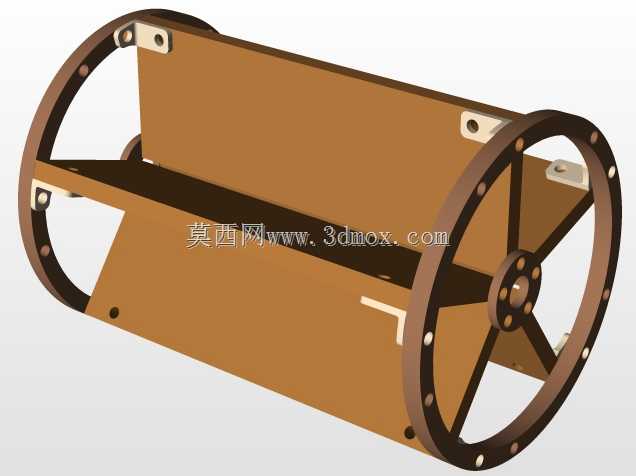

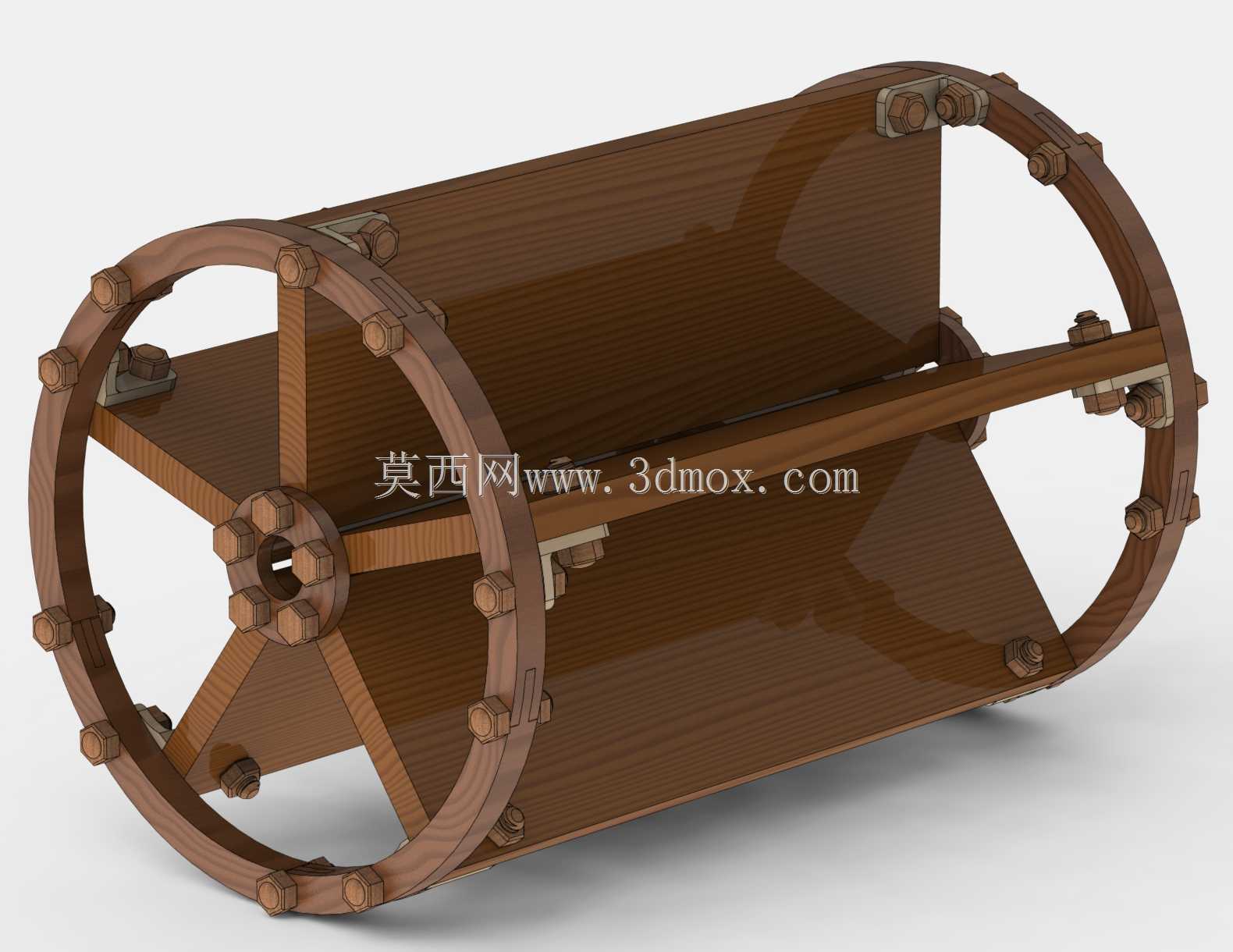

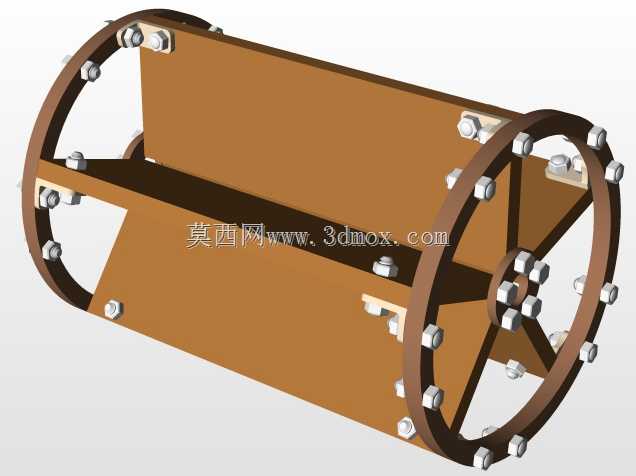

　　该水轮装置采用全木质主体结构设计，核心功能是通过水流冲击轮叶实现动能转换，可适配小型景观水系、科普教学演示场景，也可作为微型水力发电的试验载体，验证低水头水流的能量采集效率。整体结构以中心传动轴为安装基准，两端轮辐采用多辐条支撑结构，轮缘通过均布的螺栓紧固件实现拼接固定，无需金属焊接工艺，所有木质构件的连接孔位均做同轴度公差约束，保证轮体转动时的径向跳动量控制在合理范围内，避免运转过程中出现卡滞或偏磨问题。轮叶采用直板型布局，沿轮轴周向均匀排布，每片轮叶与轮辐的连接位置都设置了嵌入式定位槽，配合螺栓锁紧后可承受持续水流冲击带来的交变载荷，不会出现叶片松动脱落的问题。设计过程中优先考虑了木质材料的各向异性特性，

　　轮辐构件全部选用顺纹木料加工，降低长期受交变应力出现开裂变形的概率，所有外露的螺栓端头都做了沉头处理，既避免转动过程中剐蹭外部构件，也能让整体外观保持统一的复古质感。安装边界方面，装置的支撑结构仅需匹配中心传动轴的两端轴径，预留出轮体直径1.1倍的转动空间即可完成架设，不需要额外定制复杂的安装基座，适配不同宽度的小型水渠、景观水槽场景。从功能特性来看，该结构除了实现动能转换的核心作用外，还可作为紧固件连接结构的验证载体，测试不同规格木螺钉、螺栓在木质构件上的连接强度，验证圆榫接头与螺栓配合的结构稳定性，为同类木质机械结构的设计提供实际参考。轮体的传动端可直接连接微型发电模块，将水流带来的转动动能转化为电能输出，

　　也可根据使用需求更换为传动轮结构，带动小型打磨、输送机构完成低负载作业。结构设计上没有采用复杂的曲面造型，所有构件都可通过常规的木工加工设备完成制作，加工门槛低，装配过程不需要专用工装，按照孔位对应拼接锁紧即可完成整体组装，后期维护时仅需更换出现磨损的螺栓或木质构件，维护成本极低。
