Mastercam2D高速机械加工凸轮结构设计

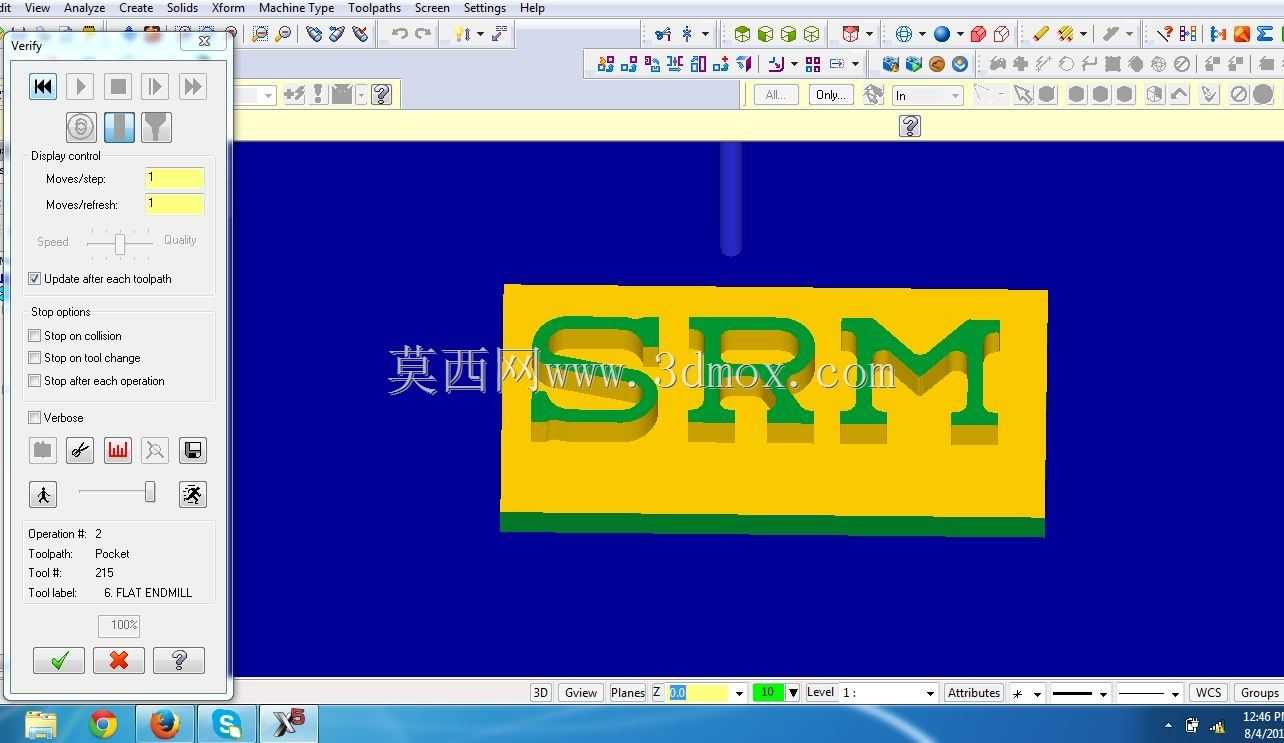

　　在常规机械加工场景中，盘形凸轮的轮廓加工一直是中小批量零件生产里的常见工序，这类零件广泛应用在自动化送料机构、轻工包装设备的间歇传动单元中，其轮廓精度直接决定了从动件的运动轨迹精度，若加工路径规划不合理，很容易出现轮廓过切、表面进给纹路过粗、转角处振刀等问题，直接影响后续装配后的机构运行平稳性。本次的2D高速加工方案，针对盘形凸轮的外轮廓加工做了全流程的路径优化，完全适配立式加工中心的常规加工工况，不需要额外加装特殊附件即可落地使用。从实际加工逻辑来看，方案首先明确了零件的装夹边界：采用三爪卡盘夹持凸轮毛坯的中心工艺凸台，毛坯预留单边1.5mm的精加工余量，装夹后悬伸长度控制在25mm以内，避免高速进给时出现工件颤振，

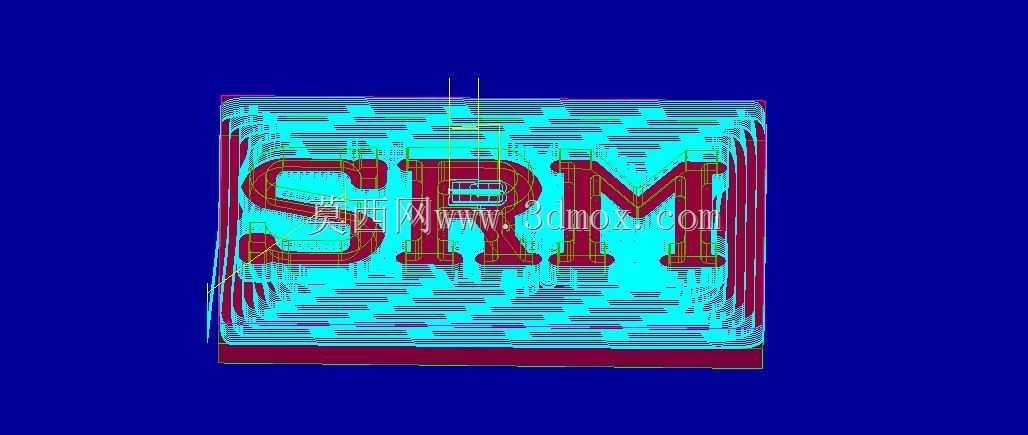

　　所有加工路径的安全高度设置在工件上表面50mm位置，退刀路径全部沿轮廓法向抬升，不会与夹具、卡盘爪发生干涉。加工参数匹配上，粗加工阶段采用动态铣削路径，刀具选用φ10mm平底立铣刀，每层切深控制在0.8mm，步距设置为刀具直径的45%，全程保持恒定的切削负载，避免刀具在转角处因为切削量突变出现崩刃；精加工阶段采用沿轮廓等距环切路径，进给速度根据凸轮轮廓的曲率变化自动调整，在曲率半径小于5mm的转角位置自动降低进给速率，保证轮廓表面粗糙度均匀，不需要后续额外的钳工修磨工序。从结构设计的匹配性来看，这套加工路径完全贴合盘形凸轮的实际功能需求，凸轮的工作轮廓包含升程段、远休止段、回程段、近休止段四个典型区域，

　　路径规划时针对不同区域的受力特点做了进给优化：升程段因为从动件接触压力角较大，加工时特意降低了进给速率保证轮廓尺寸公差控制在0.02mm以内，远休止段属于等半径圆弧区域，采用恒定高进给速率加工提升加工效率，回程段的路径做了过切检查，避免因为刀具补偿计算误差导致轮廓凹陷，近休止段的平面度控制在0.01mm以内，保证从动件停留时的位置稳定性。实际落地验证中，采用这套方案加工45号钢材质的盘形凸轮，整体加工时长比传统2D轮廓铣削缩短近40%，刀具损耗降低30%左右，加工完成的轮廓不需要二次修配，直接可以装配到自动化送料机构中使用，从动件的运行轨迹完全符合设计预期，没有出现卡滞、冲击过大的问题。同时这套路径的参数设置具备较强的通用性，只需要调整轮廓线、毛坯尺寸和刀具参数，就可以快速适配不同规格的盘形凸轮、平面类异形轮廓零件的高速加工需求，不需要重新做大量的路径调试工作，能够有效缩短中小批量零件的加工准备周期。
