四轴加工用圆柱切削钻头结构设计

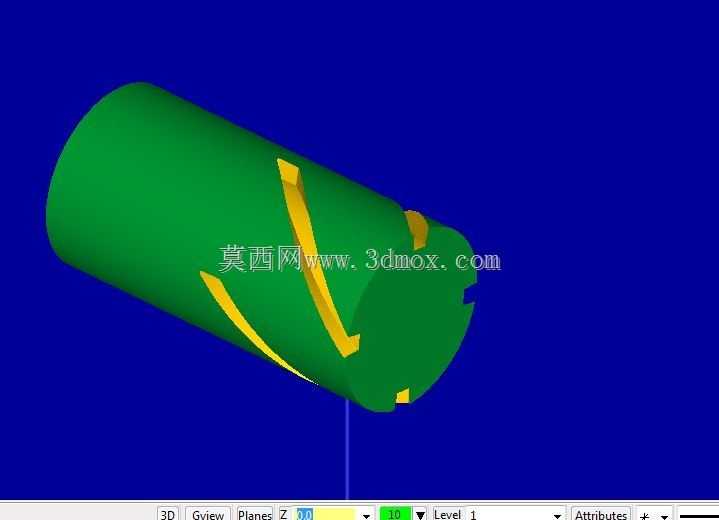

　　这款钻头针对四轴联动加工场景开发，适配立式加工中心的第四轴回转装夹工况，主要用于圆柱类工件的侧周螺旋槽、斜向孔位以及复杂曲面的钻铣复合加工，在模具型腔加工、精密轴类零件切削、液压阀块交叉孔加工场景中都能稳定发挥作用。不同于普通直柄麻花钻的对称切削刃设计，这款钻头的切削刃采用非对称螺旋排布，刃带的螺旋升角经过针对性调整，在四轴回转进给过程中，能让切削力始终沿工件回转切线方向均匀分散，避免普通钻头在曲面进刀时出现的崩刃、扎刀问题，同时减少工件回转过程中的让刀量，保障加工面的轮廓精度。从结构设计来看，钻头的柄部采用标准直柄结构，适配常规ER夹头的装夹尺寸，装夹夹持段长度预留了足够的安全距离，在四轴A轴摆角加工时不会与夹具、压板发生干涉。

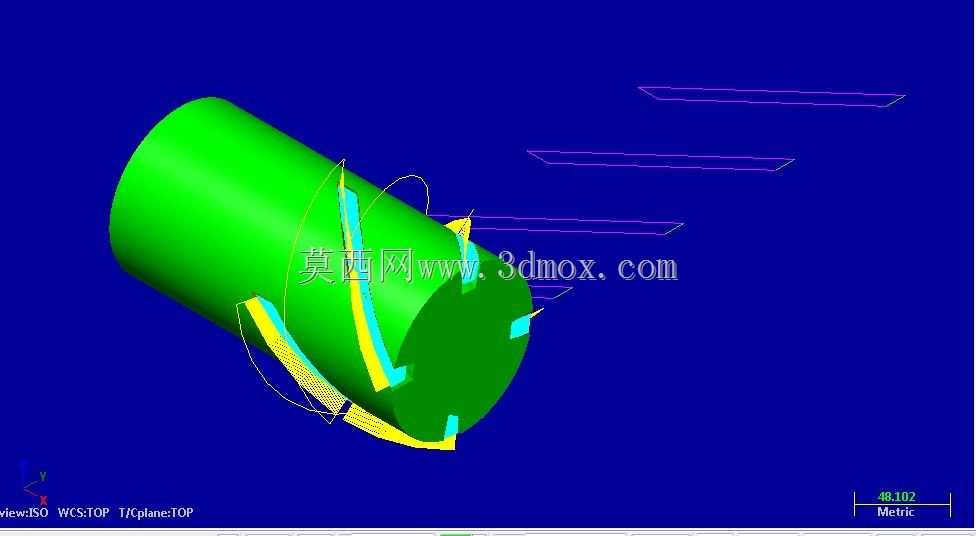

　　切削部分的排屑槽采用宽槽深槽设计，针对钢件、铝合金等常见加工材料的切屑形态优化了槽型曲率，加工过程中切屑能顺着螺旋槽顺畅排出，不会在孔内或切削区域堆积造成二次切削刮伤已加工表面。钻尖部分采用双顶角修磨形式，中心横刃经过窄化处理，进刀时的轴向阻力比普通钻头降低近三成，在斜面、曲面进刀时不会出现滑移偏位，无需提前打中心孔就能直接完成进刀定位，能有效减少四轴加工中的工序切换时间。在实际加工应用中，这款钻头可配合Mastercam的四轴联动刀路完成圆柱面螺旋油槽、轴类件侧装定位孔、回转体异形切削位的加工，切削参数适配常规高速钢、硬质合金刀具的加工线速度要求，刃口的后角设计兼顾了刀具刚性与切削锋利度，在连续回转进给加工时，

　　刀具的磨损量均匀分布在整个切削刃上，能有效延长单次修磨后的使用寿命。设计过程中充分考虑了四轴加工的运动边界，钻头的最大回转直径、刃长与柄部的过渡段做了平滑锥度过渡，在A轴大角度摆角加工时，刀具非切削部分不会与工件、夹具发生碰撞，同时刀具的动平衡精度满足中高速回转加工的要求，在主轴转速8000转以内的工况下不会出现明显的振动振纹，能保障加工表面的粗糙度达到Ra1.6以内的精度要求。
