10kV穿墙绝缘套管三维结构设计

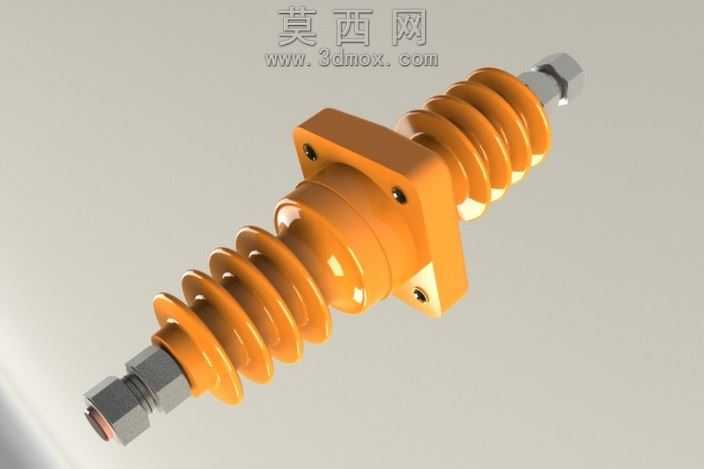

本模型为10kV等级穿墙绝缘套管，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循高压电气绝缘件的尺寸规范与结构要求，完整还原了产品的所有功能结构。模型主体分为中部安装法兰、两端绝缘伞裙组、端部接线端子三个核心部分，中部法兰为方形安装结构，预留四个对称分布的螺栓安装孔，用于套管在柜体或墙体上的固定安装，法兰与绝缘主体之间做了过渡圆角处理，避免应力集中同时提升密封性能。两端的绝缘伞裙采用等距排布的多棱边伞状结构，建模时通过螺旋扫描加阵列的方式生成，每一片伞裙的外倾角度、伸出长度都经过参数化调整，既保证了足够的爬电距离满足10kV电压等级的绝缘要求，又能在户外使用时起到防雨、防污闪的作用，伞裙表面做了光滑曲面处理，避免积污积水影响绝缘性能。两端的金属接线端子采用六角柱加内螺纹孔的结构，用于外部线缆的连接固定，金属件与绝缘主体的衔接位置做了嵌合卡槽结构，保证两者连接牢固不会出现相对位移。材质渲染方面，绝缘主体部分采用橙黄色环氧绝缘树脂材质，调整了材质的漫反射与轻微高光参数，还原绝缘件的半哑光质感；金属法兰与接线端子采用镀锌钢材质，添加了轻微的金属反光与表面细微磨砂纹理，还原金属件的真实表面状态；整体渲染采用柔和的工作室光照环境，通过多角度补光突出伞裙的层次结构与法兰的安装细节，清晰展示各部分的结构衔接关系。设计过程中优先考虑了产品的绝缘性能与安装便利性，所有结构尺寸都匹配10kV电力系统的通用安装标准，既可以用于电力设备的配套设计参考，也可以作为高压绝缘件的教学演示模型使用，模型各部件为独立可编辑结构，可根据不同电压等级的需求调整伞裙数量、法兰尺寸等参数，具备良好的可修改性与通用性。
