35kV2500A开关柜环氧绝缘套管结构

　　该套管结构面向35kV电压等级、2500A额定电流的中置式开关柜及成套配电装置，主要承担主回路带电导体与金属柜体之间的绝缘隔离、机械支撑和局部电场均化作用。设备运行时，大电流母排或导电杆从套管内腔穿过，套管将带电部分与接地柜体、相邻相导体及检修操作区域隔开，既防止空气间隙不足引起的闪络，也避免灰尘、潮气、金属微粒在长期运行中沿绝缘表面形成爬电通道。

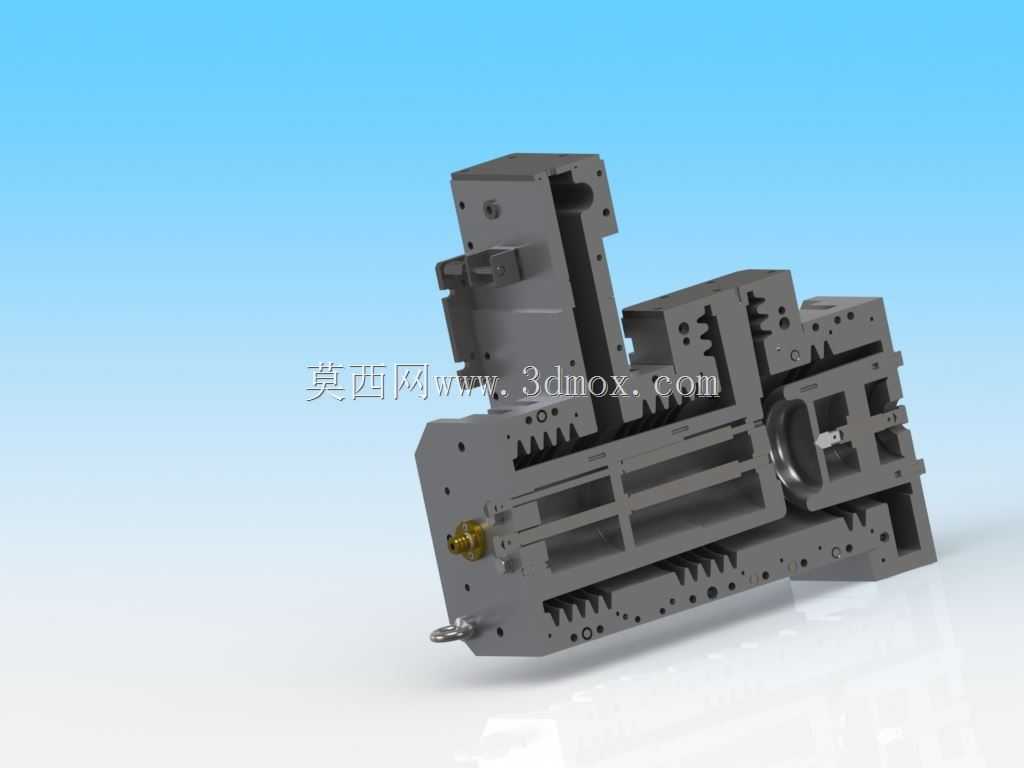

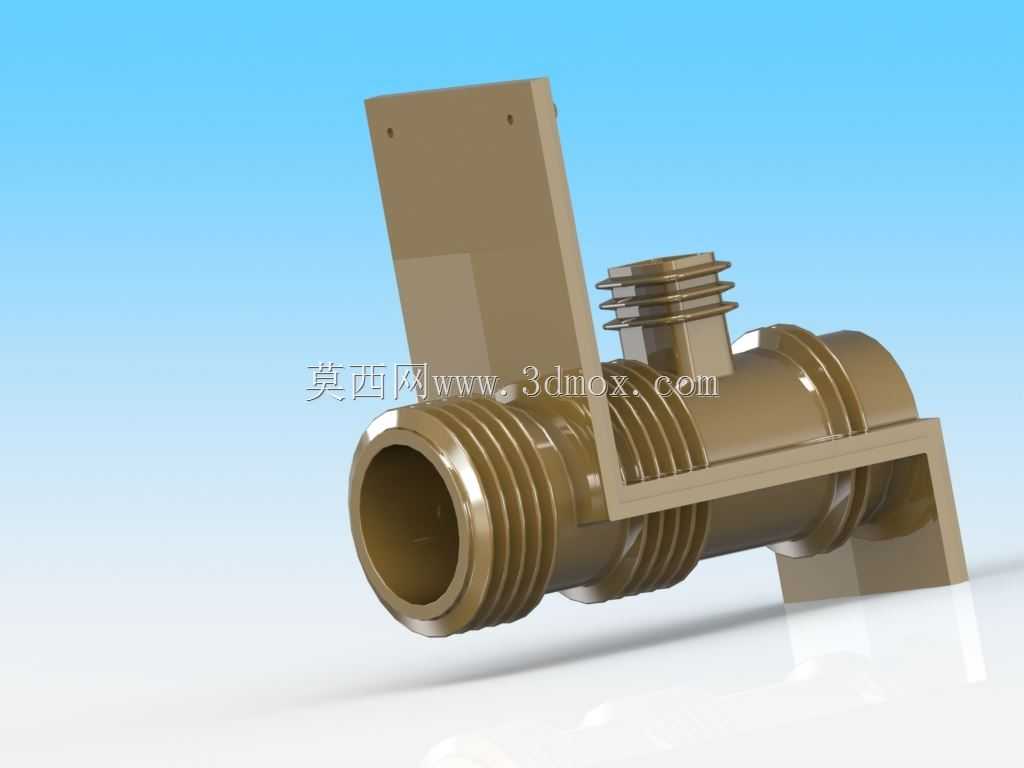

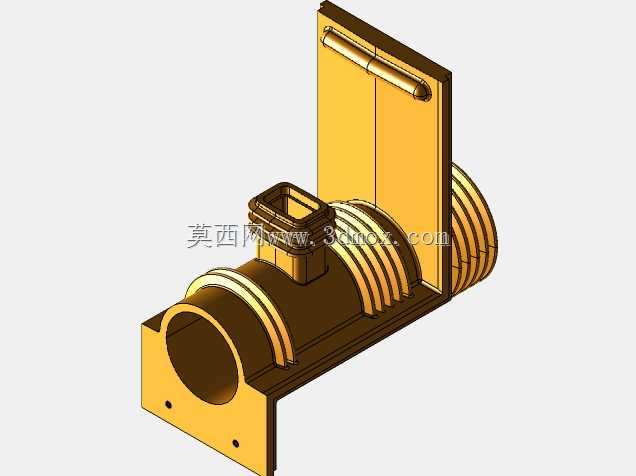

　　从现场布置看，这类套管常用于开关柜进线室、母线室或断路器与电缆连接区域，安装边界受柜体内隔板开孔、相间距离、母排折弯空间及安全净距共同约束。模型中横向主体为带多层伞裙或波纹状外沿的绝缘筒体，端部大口径结构用于形成足够的沿面距离；中部凸起接口可配合屏蔽、密封或喷口相关结构，满足开关设备内部电弧气体导向、绝缘配合和装配定位需求。侧向伸出的安装板与支架并非简单装饰，而是用于将套管固定在柜内隔板、支架或相间隔板上，保证导电回路在短路电动力、热胀冷缩和检修振动条件下仍保持稳定位置。

　　设计思路上，环氧浇注绝缘件需要同时兼顾电气性能与机械性能。筒体外部的环状凸起能够增加表面爬电距离，使电场沿绝缘表面分布更平缓；内壁保持较平顺的过渡，可减少导电杆装配时的应力集中，也便于控制浇注件壁厚均匀。端部法兰式扩口区域承担与柜体面板或相邻绝缘件的配合，圆角和台阶不能随意简化，否则在高电场强度下容易形成局部放电起始点。安装板上的孔位、板厚及折弯位置需要与母排支撑、紧固件操作空间和柜内隔板公差匹配，若只按外观建模而忽略背面让位，实际装配时会出现螺栓无法放入、母排与支架干涉或对地距离不足的问题。

　　外形尺寸方面，建模时应优先锁定套管轴向长度、两端口径、主体外径、伞裙间距、中部接口高度以及安装板孔位中心距。轴向长度直接决定穿柜后的绝缘跨越距离，端部直径影响面板开孔和密封压接范围，安装板外轮廓则决定与相邻相套管、柜壁和母排的最小安全间隙。对于2500A大电流回路，导电件发热明显，绝缘件虽不直接承载电流，但靠近母排和触头区域，需要保留通风和热膨胀空间；支架与母排之间不宜形成闭合磁路，固定方式也要避免因金属件靠近导体而产生异常温升。

　　结构建模可按内腔导电通道、外部绝缘伞群、端部接口、中部喷口或屏蔽连接位、侧向安装板五个区域拆分。内腔应保证同轴度和连续过渡，外轮廓的波纹段间距、拔模斜度和根部圆角要符合环氧件成型特点；安装板与筒体交接处需设置加强筋或圆滑过渡，以承受母排重量和短路冲击。喷口相关结构在开关设备中与气流组织、电弧能量释放及绝缘恢复有关，位置和朝向不能仅凭视觉调整，应结合柜体隔板、断路器极柱和排气通道校核。

　　在工程应用中，该类零件的价值不只在绝缘本体，还在于它把高压带电体、接地金属柜架、母排支撑和操作安全距离组织成一个可装配的整体。三维设计时需要同步检查导电杆穿入路径、紧固件可达性、相间空气间隙、沿面距离、隔板开孔尺寸以及维修拆装方向，确保模型既能表达环氧绝缘件的外观形态，也能反映开关柜内部真实安装约束。
