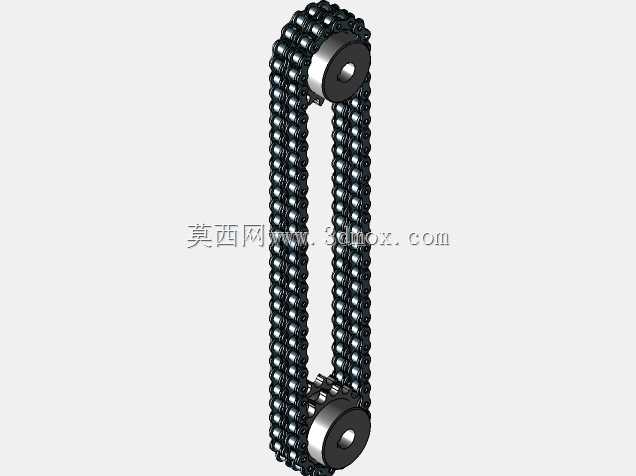

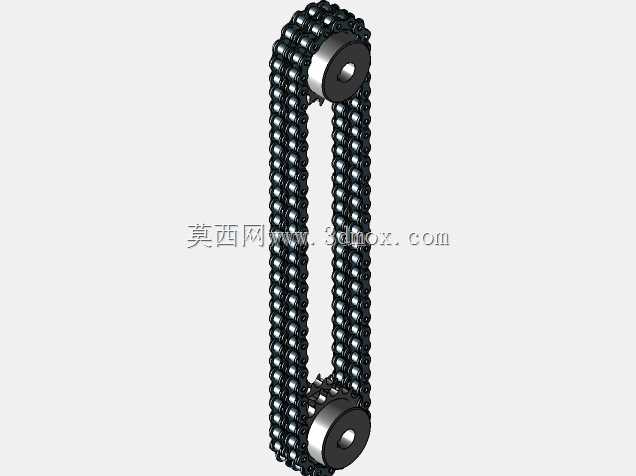

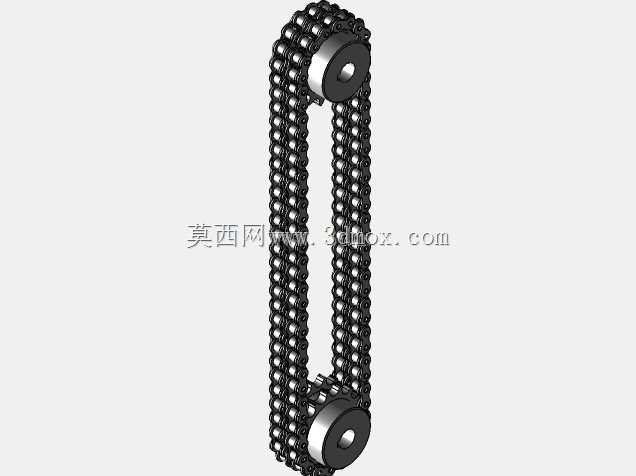

双排滚子链配链轮传动组件结构设计

　　链传动是机械传动系统中应用极广的挠性传动形式，这套带链轮的双链结构，主要适配中重载工况下的动力传递需求，常见于输送设备、农业机械、矿山输送线、摩托车动力传输、机床进给机构等场景，相比单排链结构，双排链在同等链轮节距下可承载更高的传动载荷，同时具备更稳定的传动同步性，能有效降低单排链过载断链的设备故障风险。从结构设计逻辑来看，这套组件的两个链轮分别作为主动轮与从动轮布置，中心距的设定充分考虑了链条松边垂度的合理范围，避免中心距过小导致链条绕转次数过多加剧磨损，也规避了中心距过大引发的链条抖动、跳齿问题。链轮的齿形采用标准三圆弧一直线齿槽设计，能保证链节啮入啮出时的顺畅性，减少啮合冲击与附加动载荷，齿面的粗糙度参数控制在合理区间，

　　既降低链节铰接处的磨损速率，也能避免齿面过于光滑导致的啮合打滑问题。双排链条的链板采用对称等强度设计，内外链板的冲压成型精度直接影响链条铰接的灵活性，销轴与套筒之间的间隙预留充分考虑了润滑脂的存储空间，同时适配不同工况下的热膨胀余量，避免高温工况下出现铰接卡滞。安装边界方面，链轮的内孔直径、键槽尺寸按照通用传动轴的配合公差设计，可直接适配标准直径的动力输出轴，链轮的轴向定位台阶尺寸与双排链的排距严格匹配，保证两排链条的受力均匀性，不会出现单排链偏载受力的情况。实际应用中，这套传动组件可在多粉尘、一定湿度的工况下稳定运行，相比带传动不存在弹性滑动问题，平均传动比精准，相比齿轮传动对安装中心距的误差容忍度更高，不需要完全封闭的润滑箱体，维护成本更低。设计过程中对链条的极限拉伸载荷、链轮的齿根弯曲强度都做了对应校核，能满足额定工况下长期运行的强度要求，链节的铰接结构可保证链条在绕经链轮时灵活弯折，直线段保持足够的张紧刚度，减少传动过程中的功率损耗。
