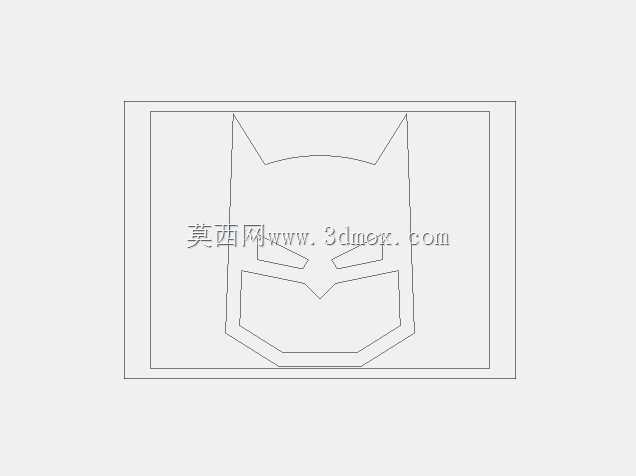

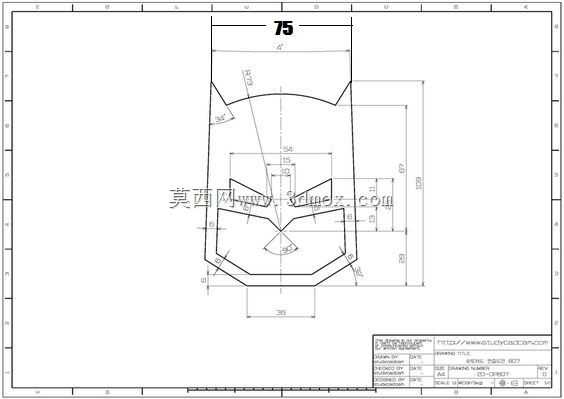

蝙蝠侠主题面具二维工程结构设计图

　　该造型的结构设计可覆盖多类实际应用场景，既可以作为文创周边产品的加工基准，用于主题展陈道具、cosplay装备的快速成型制作，也能作为机械建模练习的典型曲面案例，帮助从业者掌握不规则对称曲面的草图标注与建模逻辑。从功能特性来看，该造型采用对称式轮廓设计，顶部预留75mm的总宽安装边界，可适配常规成人面部的佩戴宽度需求，耳部尖角结构做了圆弧过渡处理，避免尖锐边缘带来的使用风险，面部眼窝、鼻部的轮廓凹陷完全贴合人体面部的凸起结构，佩戴时可实现较好的贴合度，不会出现局部压脸或移位的问题。设计思路上，先以中心对称线为基准绘制整体外轮廓，先确定顶部宽度、底部总宽的核心尺寸边界，再逐步细化耳部尖角、面部轮廓的曲线弧度，

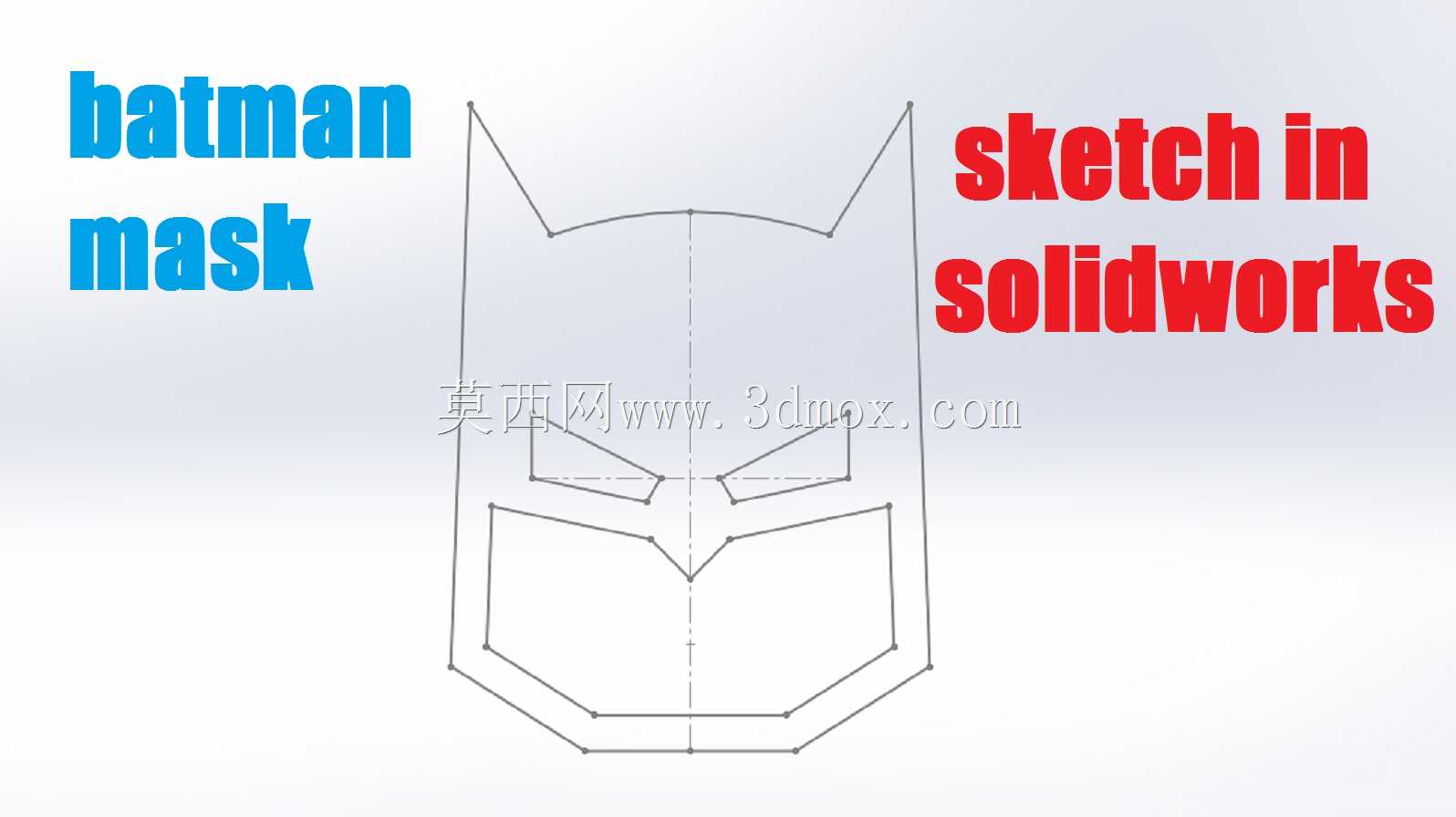

　　所有圆弧段都标注了明确的半径尺寸，直线段标注了定位尺寸，加工时无需二次推算尺寸，可直接导入线切割、激光切割设备完成板材下料，也可基于该草图拉伸生成三维实体后做曲面加厚处理，用于3D打印快速制作样件。外形尺寸方面，除顶部标注的75mm总宽外，各段轮廓的定位尺寸都从中心基准线出发标注，避免了累计误差的产生，底部轮廓做了切角处理，既可以减少佩戴时对下颌部位的摩擦，也能让整体造型更贴合蝙蝠侠IP的经典视觉特征。实际建模过程中，可先基于该工程图的尺寸绘制完整草图，再通过拉伸、曲面剪裁、圆角等特征完成三维实体构建，建模时需注意对称约束的添加，保证左右两侧轮廓完全一致，避免出现造型歪扭的问题。对于需要做批量生产的场景，

　　可在该轮廓基础上增加安装卡扣、绑带固定孔的结构，预留出绑带穿过的空间，安装孔的位置需避开面部轮廓的受力区域，保证佩戴时的结构强度。该类创意造型的工程图设计，核心在于平衡视觉还原度与实际使用的实用性，既不能为了还原造型忽略佩戴的舒适度与结构合理性，也不能为了加工便利过度简化轮廓失去IP特征，这份图纸在尺寸标注上做到了基准统一，所有形位相关的尺寸都有明确标注，不管是用于手工制作还是工业化批量加工，都能直接作为加工依据使用，不需要额外补充尺寸信息。
