传感器冲压级进模结构设计

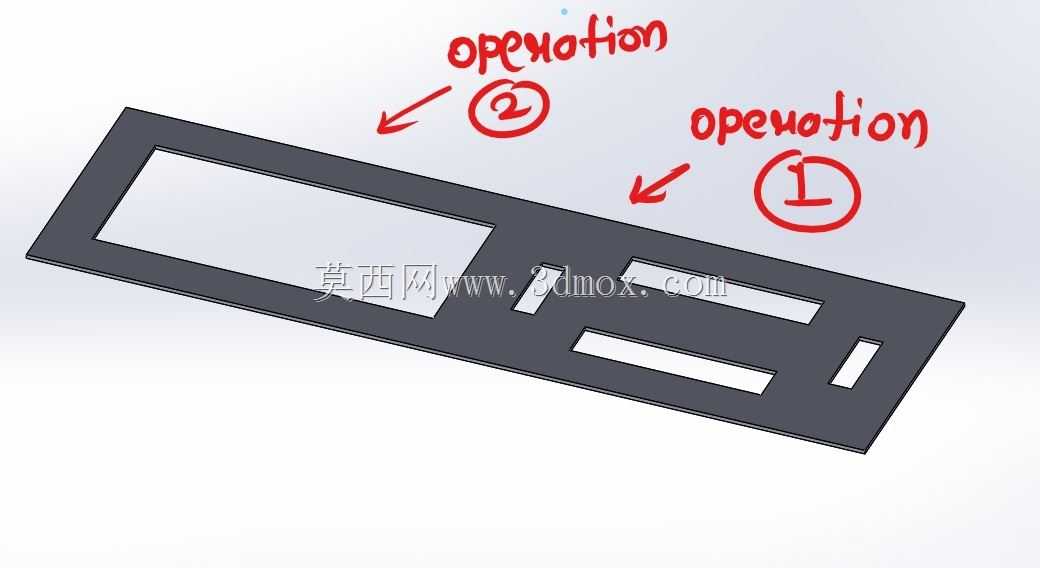

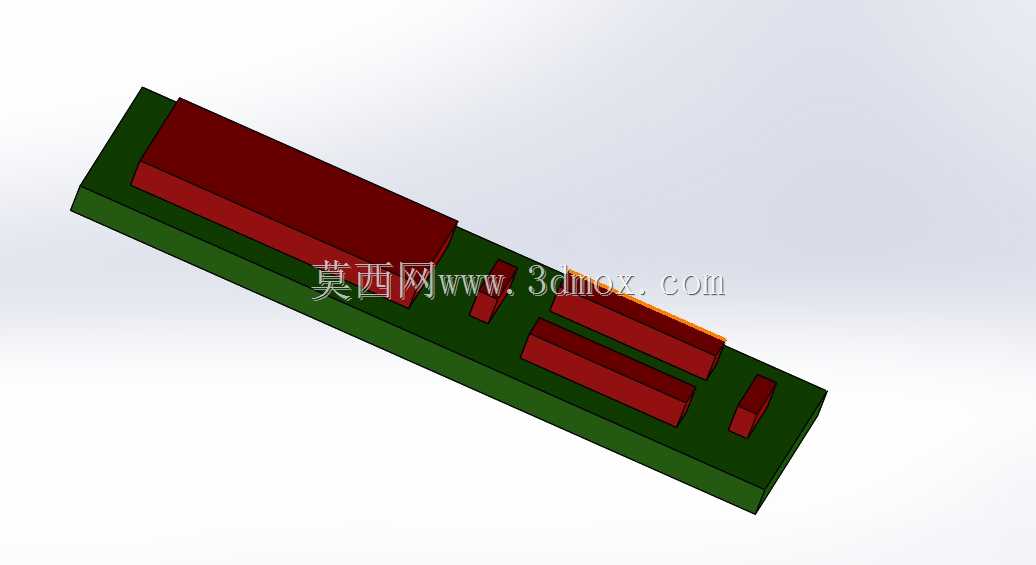

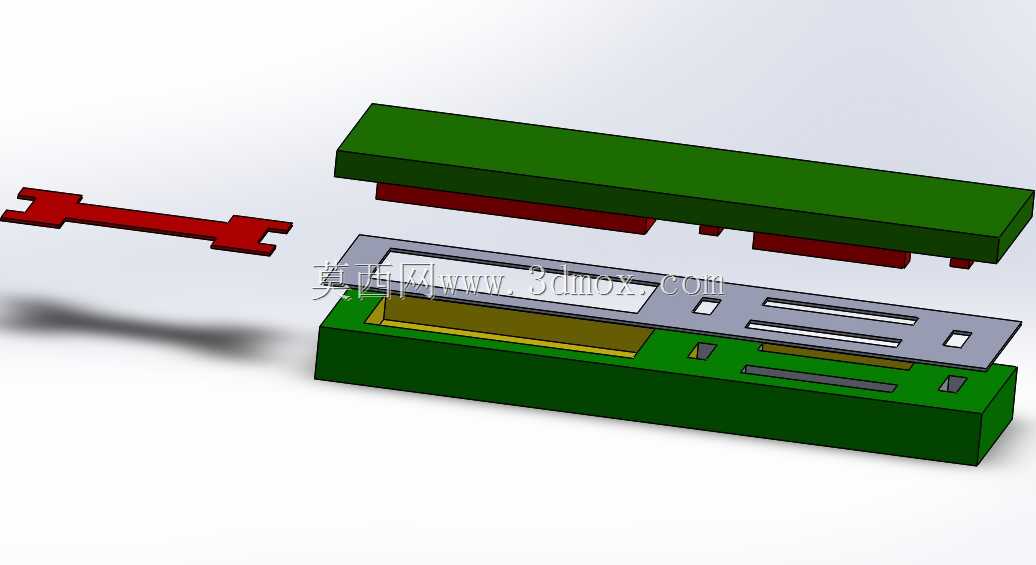

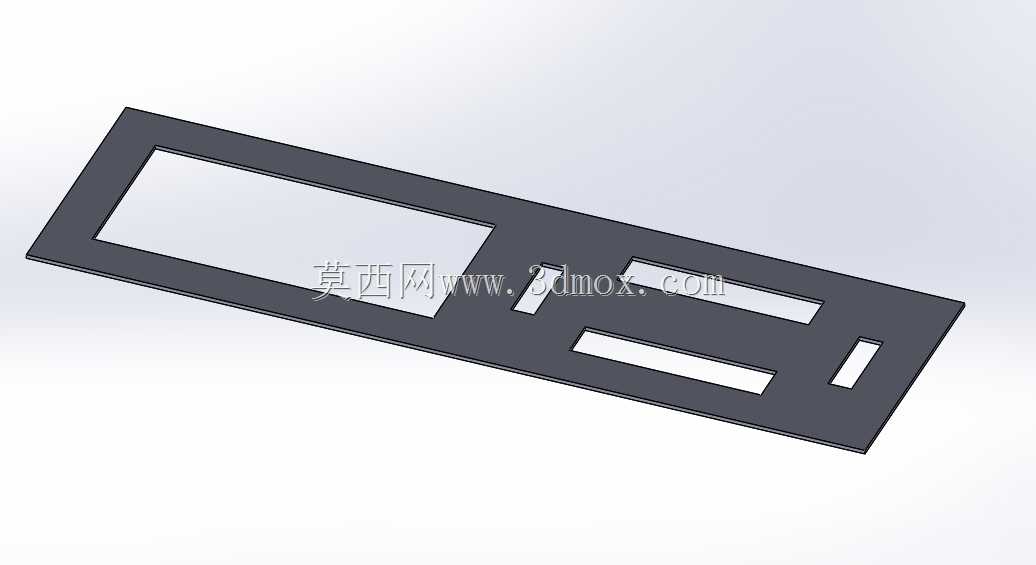

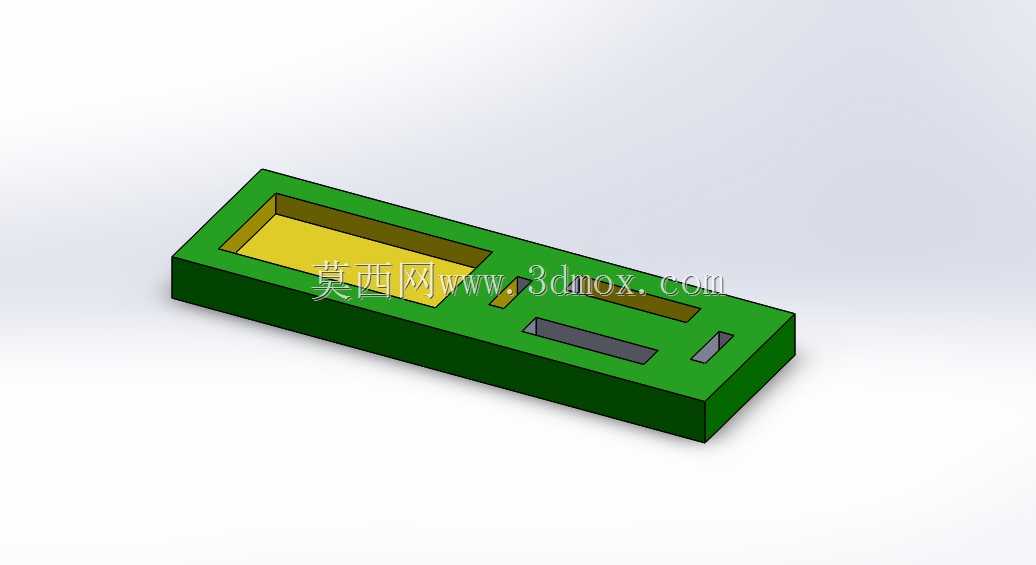

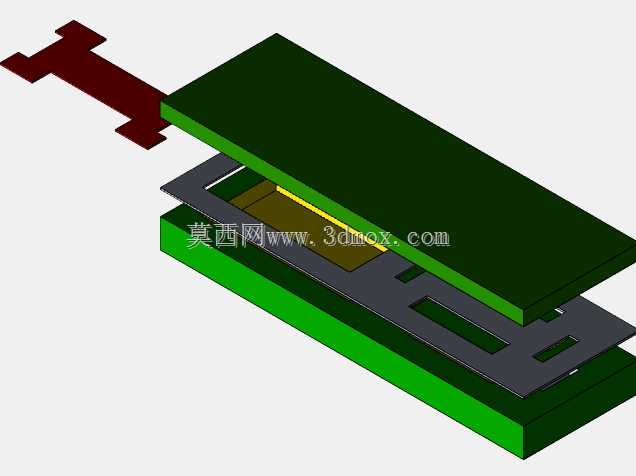

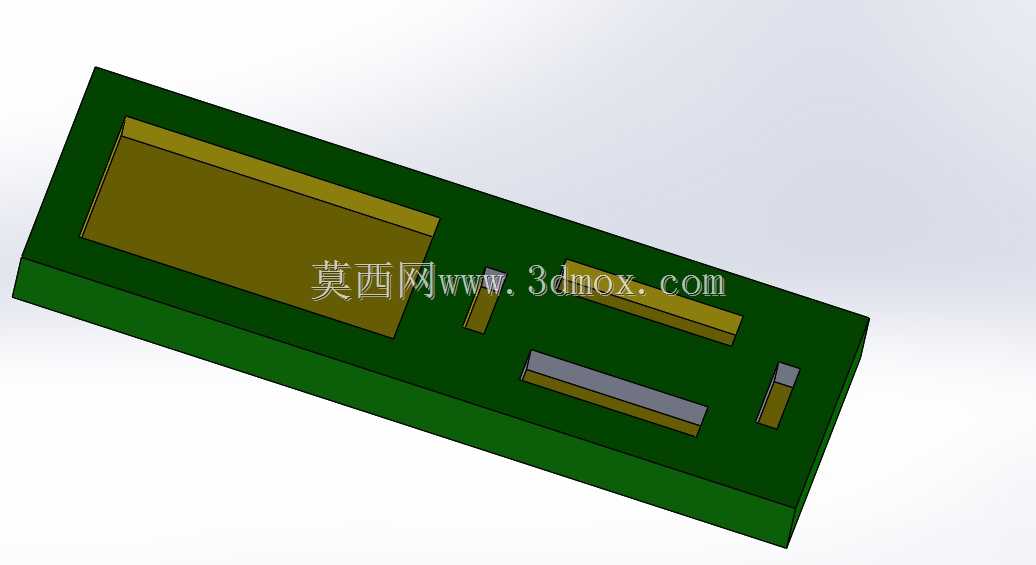

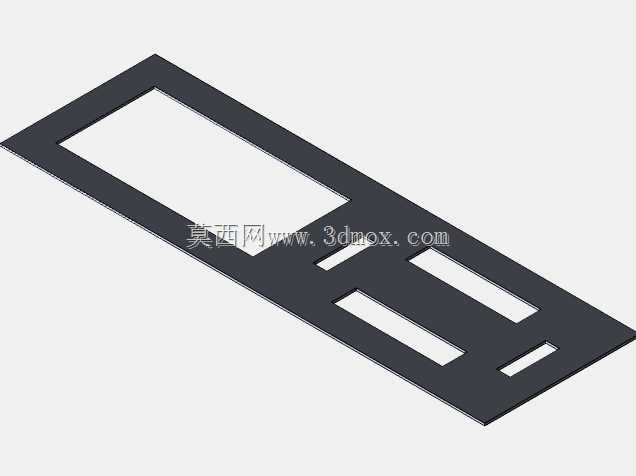

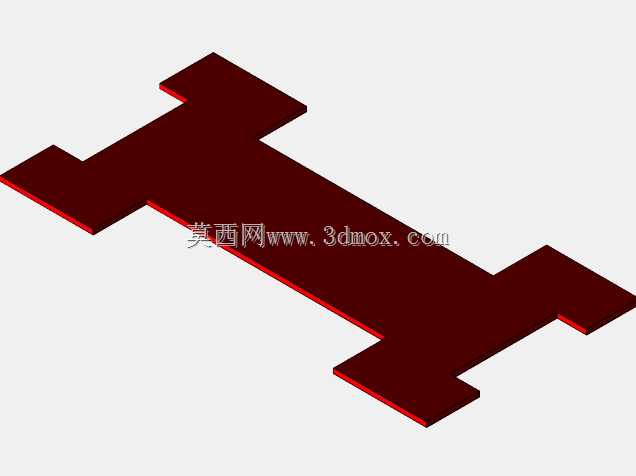

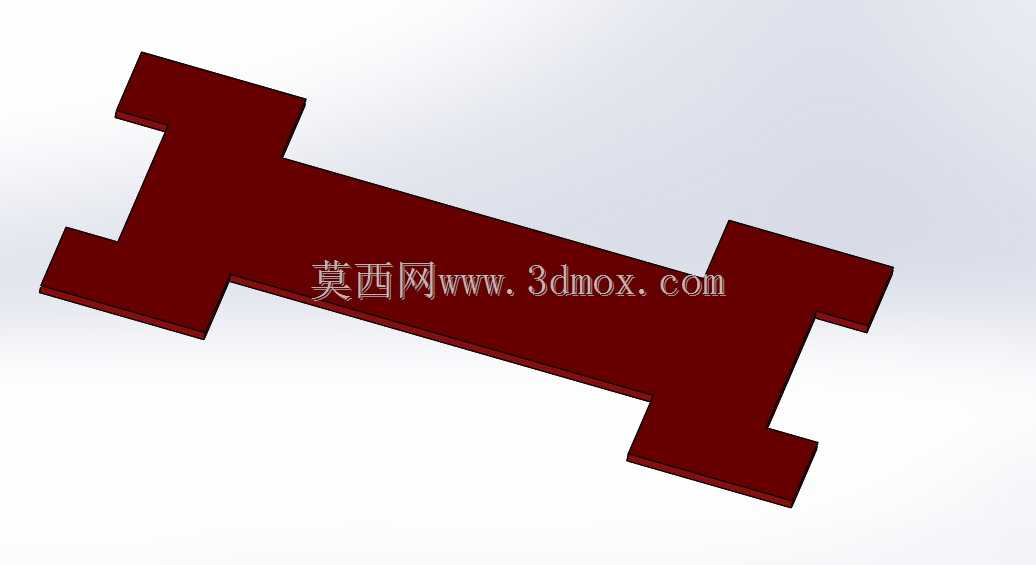

　　这套级进模主要面向传感器金属结构件的连续冲压生产场景，适配薄型金属板材的多工序连续加工需求，在传感器量产线的冲压工位中承担核心成型作用，可在单次冲床行程内完成多道冲裁、成型工序，减少单工序模的多次定位误差，提升薄型五金件的加工一致性。从结构设计来看，该模具采用整体式长条形模架布局，对应条料的连续送进路径，模腔上排布的不同工位分别对应不同的加工特征，其中大尺寸矩形冲裁工位负责成型传感器外壳的主体开窗结构，两组平行的窄长冲槽工位负责加工接插件的让位槽位，侧边小型矩形冲头负责加工定位孔与安装缺口，各工位的步距设计严格匹配送料机构的进给精度，工位间预留足够的搭边宽度，避免条料送进过程中出现变形、错位问题。

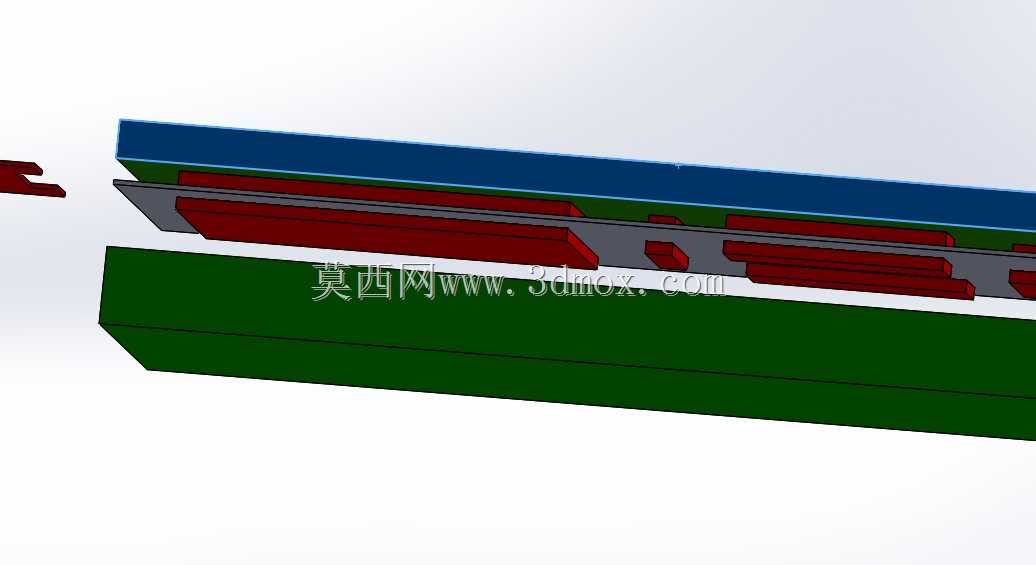

　　设计过程中优先考虑了薄料冲压的卸料稳定性，模架的卸料板采用整体式弹性卸料结构，可在冲裁前均匀压紧条料，防止薄料在冲裁瞬间出现翘曲、拉料问题，凸模与凹模的间隙取值适配常用的0.2-0.5mm厚度冷轧钢带、不锈钢带加工需求，刃口采用直壁加斜度的结构设计，既保证冲裁断面的光洁度，也便于冲裁废料的顺利滑落，避免堵料造成的模具刃口崩损。从安装边界来看，该模具的整体长宽尺寸适配常规中小吨位开式冲床的工作台安装尺寸，模架上下平面的平行度公差控制在0.02mm以内，安装时可通过模架侧边的定位槽快速与冲床滑块、工作台的定位基准对齐，无需反复调整同轴度。模具的导柱导套布置在模架的非工作区域，避开条料送进路径，导套采用加长型结构，

　　保证冲床上下行程过程中导柱导套始终保持足够的配合长度，避免偏载造成的导柱磨损、凸模折断问题。在实际生产应用中，该级进模可搭配滚轮送料机或者伺服送料机实现全自动连续生产，单冲次行程即可完成一个完整传感器金属配件的全部冲压工序，相比单工序分散加工的模式，可减少70%以上的人工上下料操作，同时避免多次定位带来的尺寸累积误差，成品件的关键安装孔位位置度公差可控制在0.05mm以内，完全满足传感器配件的装配精度要求。模具的工位排布还预留了空位，可根据后续产品的改型需求增加压印、折弯等附加工位，无需重新制作整套模架，降低产品迭代的模具改造成本。
