带侧装卡扣的弧形面传感器壳体结构

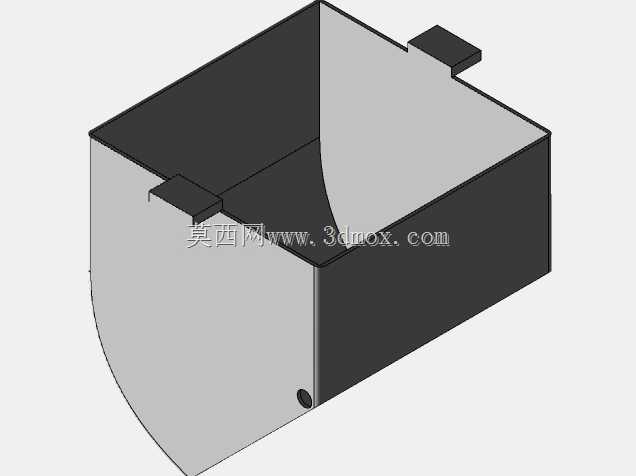

　　这款壳体结构主要面向工业传感检测场景的封装需求，适配需要在设备边角、弧形安装面布设传感单元的工况，常见于自动化产线的工位到位检测、物流分拣线的物料识别、小型机电设备的内置传感模块封装环节，能够为内部的感应芯片、信号处理电路板提供物理防护，隔绝生产现场的粉尘、切削液飞溅以及轻微的外力磕碰。从结构设计逻辑来看，壳体主体采用半开放盒型结构，其中一个侧壁设计为圆弧过渡面，区别于常规的方正盒体，能够更好贴合圆柱型设备外壁、弧形机架的安装基面，减少安装时的结构干涉，同时圆弧面没有尖锐棱角，在设备运维、人员操作接触时不会产生剐蹭风险。壳体顶部两侧延伸出两个对称的卡扣式安装耳，安装耳上预留了定位孔位，不需要额外设计压片、紧固件辅助，

　　直接卡入对应安装基座的卡槽即可完成预固定，后续如果需要拆卸维护传感模块，只需要轻压卡扣即可取下壳体，相比螺丝固定的结构，拆装效率提升明显，适合需要频繁校准、更换传感单元的应用场景。壳体侧壁靠近底部的位置预留了一个小圆孔，是专门为传感信号走线设计的出线位，孔径大小适配常规的传感信号屏蔽线，走线后可以配合密封圈实现出线位置的密封，避免杂物从走线缝隙进入壳体内部。在安装边界的尺寸把控上，壳体的方正侧壁厚度保持均匀，符合注塑成型的壁厚要求，避免生产过程中出现缩痕、翘曲等成型缺陷，两个安装耳的突出长度经过校核，既保证卡扣卡入基座后有足够的卡持力，不会因为设备运行的振动出现松脱，又不会因为突出尺寸过大占用过多的安装空间，

　　在狭小的设备内部布设时不会和相邻的管线、结构件产生碰撞。壳体内部的腔体做了圆角过渡处理，没有应力集中的直角结构，在受到外部冲击时能够更好分散应力，避免壳体开裂，同时内部腔体的净空尺寸预留了电路板安装的余量，能够兼容同规格不同布局的传感电路板，不需要针对电路板的微小调整重新开模制作壳体，有效降低配套应用的成本。在实际选型适配时，需要注意安装基面的弧度要和壳体的弧形侧壁匹配，保证安装后壳体和基面贴合紧密，避免出现晃动，卡扣的卡持深度要和基座的卡槽深度对应，保证安装到位后卡扣完全卡入卡槽，不会出现虚装的情况，出线孔的位置要正对设备内部的走线槽方向，方便布线整理，避免线缆过度弯折出现信号传输中断的问题。
