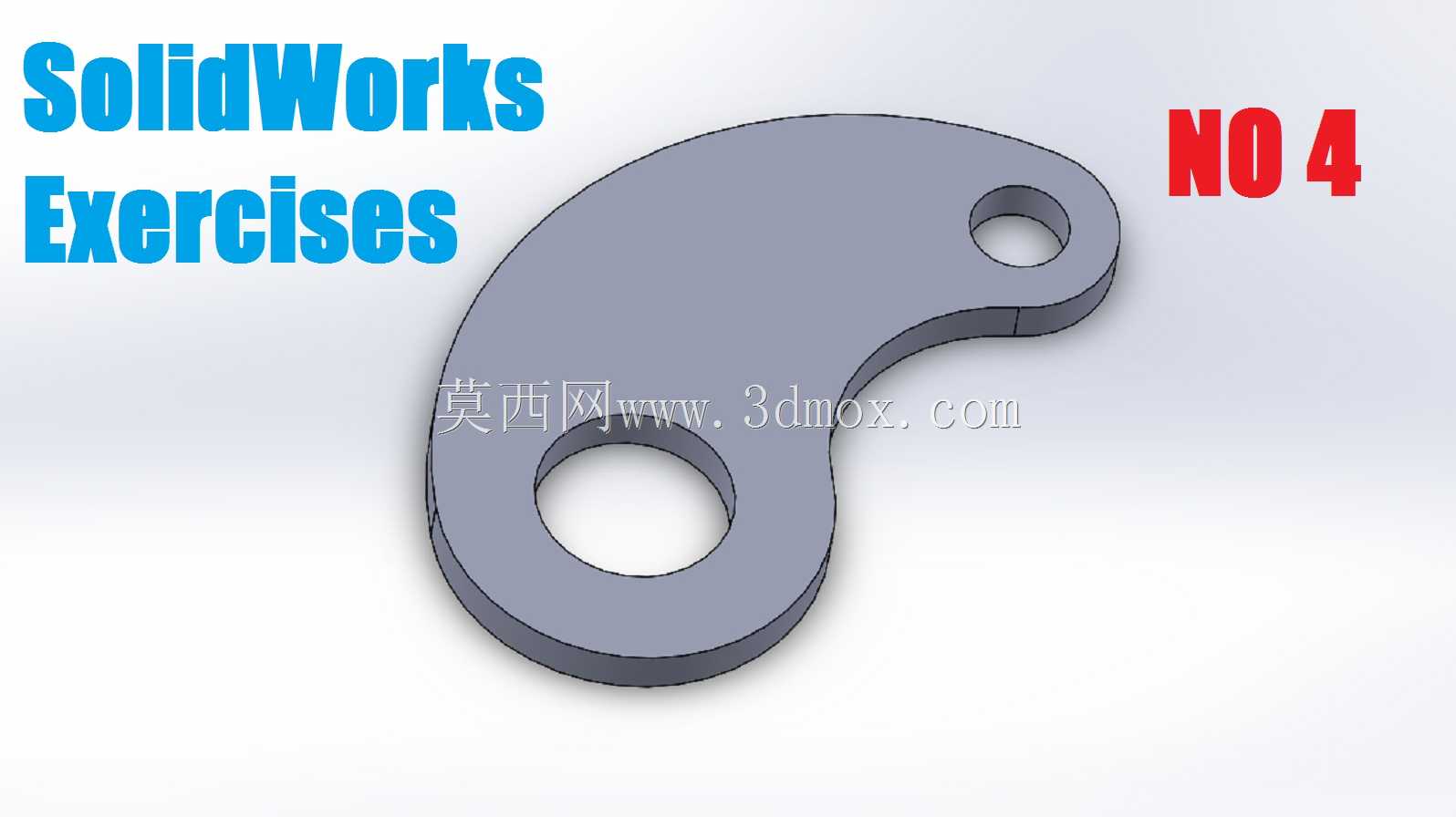

双孔异形连接垫片结构建模练习作品

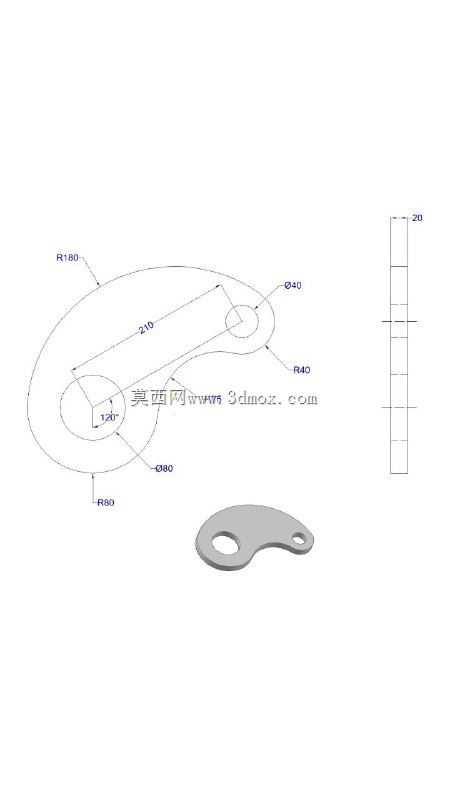

　　本次建模的双孔异形连接垫片，属于轻载连接场景常用的结构件，日常多应用在小型机电设备内部的非承重连接点位，比如传感器安装支架的间隙调整、小型传动机构的连杆垫片、低压电气柜内的元件固定隔层等场景，用来填补装配间隙、分散连接点位的压应力，避免紧固件直接压合在薄壁壳体上造成基材凹陷或开裂。从结构设计逻辑来看，整个零件采用等厚度钣金冲压成型思路，整体轮廓由多段相切圆弧平滑衔接构成，没有尖锐棱角，既可以避免装配时划伤操作人员或相邻线材，也能减少冲压工序中的应力集中点，降低模具刃口的崩损风险。零件上设置的两个安装孔，孔径分别适配不同规格的紧固件，大孔侧的圆弧轮廓做了R80、R40等多段曲率过渡，对应安装位旁存在凸起结构的避让需求，

　　小孔侧的R180大圆弧轮廓则贴合被连接件的弧形安装面，保证装配后垫片与基面完全贴合，不会出现翘边导致的预紧力流失。从尺寸边界来看，零件整体厚度为2mm，属于常规冷轧钢板冲压的常用厚度规格，整体外轮廓的最大长度约80mm，最大宽度约35mm，两个安装孔的中心距为40mm，安装时不需要额外扩孔或修磨，可直接适配M4、M6两种常用规格的十字盘头螺钉或内六角圆柱头螺钉。建模过程中优先采用草图全约束绘制，先定位两个安装孔的中心位置，再逐段绘制相切圆弧构成外轮廓，通过拉伸凸台命令生成基体，不需要额外的倒角或拔模特征，完全匹配冲压件的成型工艺，后续如果需要调整适配不同安装场景，只需要修改草图中对应圆弧的半径尺寸或孔位参数，即可快速衍生出不同规格的同系列垫片，整个建模逻辑贴合实际生产中的零件设计流程，没有冗余特征，特征树清晰可编辑，可直接用于工程图导出或CAM加工编程参考。
