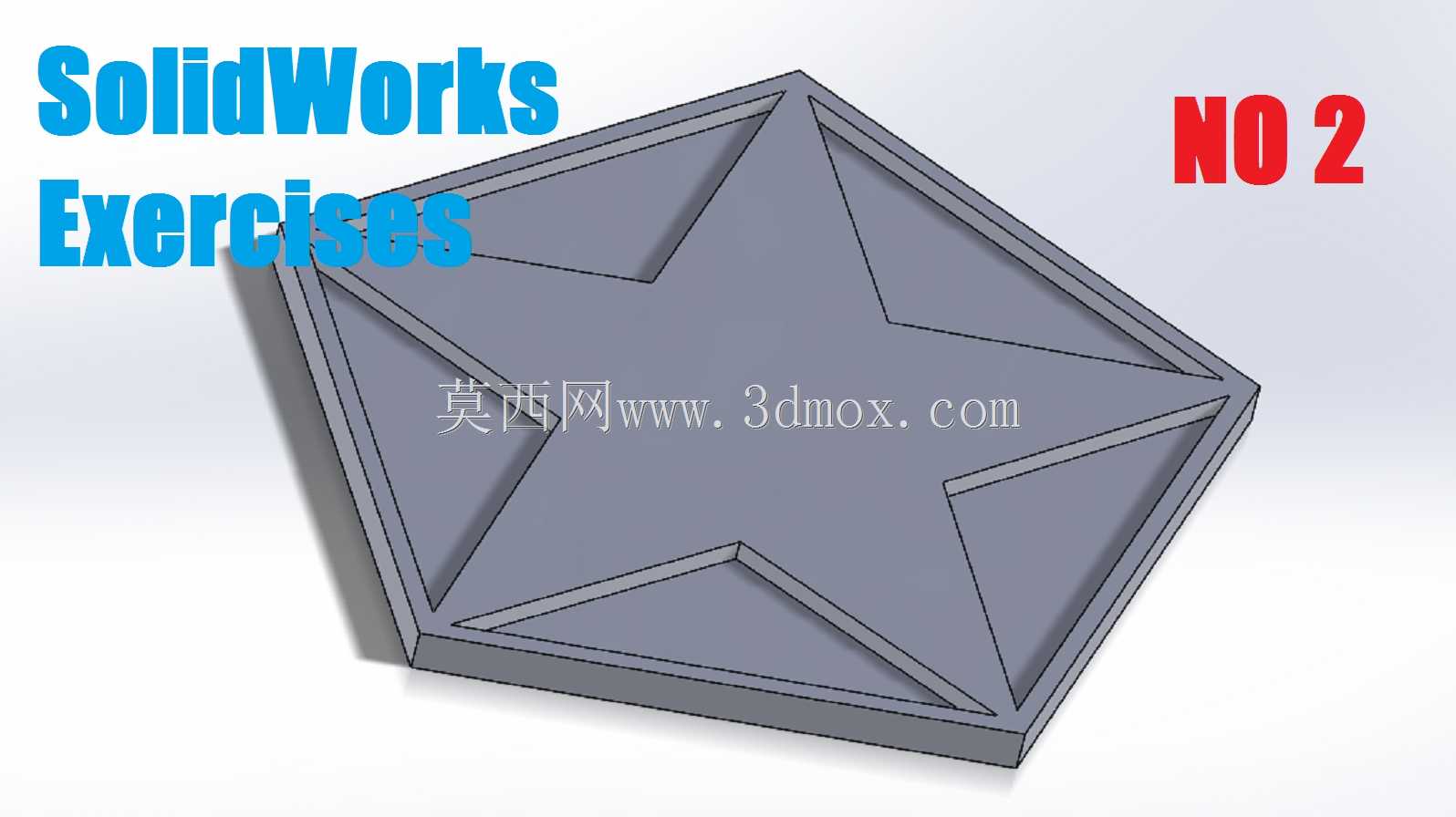

五角星造型薄型装饰结构件设计

　　这类五角星造型的薄型结构件，常应用在设备外观装饰、文创产品配套、公共设施标识点缀等场景中，不少小型机电设备的外壳装饰盖板、展会展架的装饰嵌件、户外标识牌的立体装饰单元，都会用到这类几何造型的薄构件。从实际使用角度出发，这类构件不需要承担重载受力，核心要求是轮廓精度达标、表面平整无翘曲、边缘无毛刺，安装后能和装配面完全贴合，不会出现凸起、缝隙不均的问题。

　　设计这类构件时，首先要确定外轮廓的几何约束，五角星的五个尖角角度、相邻边的长度公差需要统一，避免出现尖角歪斜、边长不等的视觉瑕疵，从建模逻辑上，先绘制中心对称的辅助构造线，确定五个顶点的分布圆直径，再依次连接各顶点形成封闭轮廓，之后做等距偏移生成内凹的边线，保证内外轮廓的平行度一致。考虑到薄件加工的工艺性，所有尖角位置都做了微小的圆角过渡，避免冲压或者激光切割时出现应力集中导致的尖角崩裂，也能防止安装使用过程中锐角划伤操作人员。

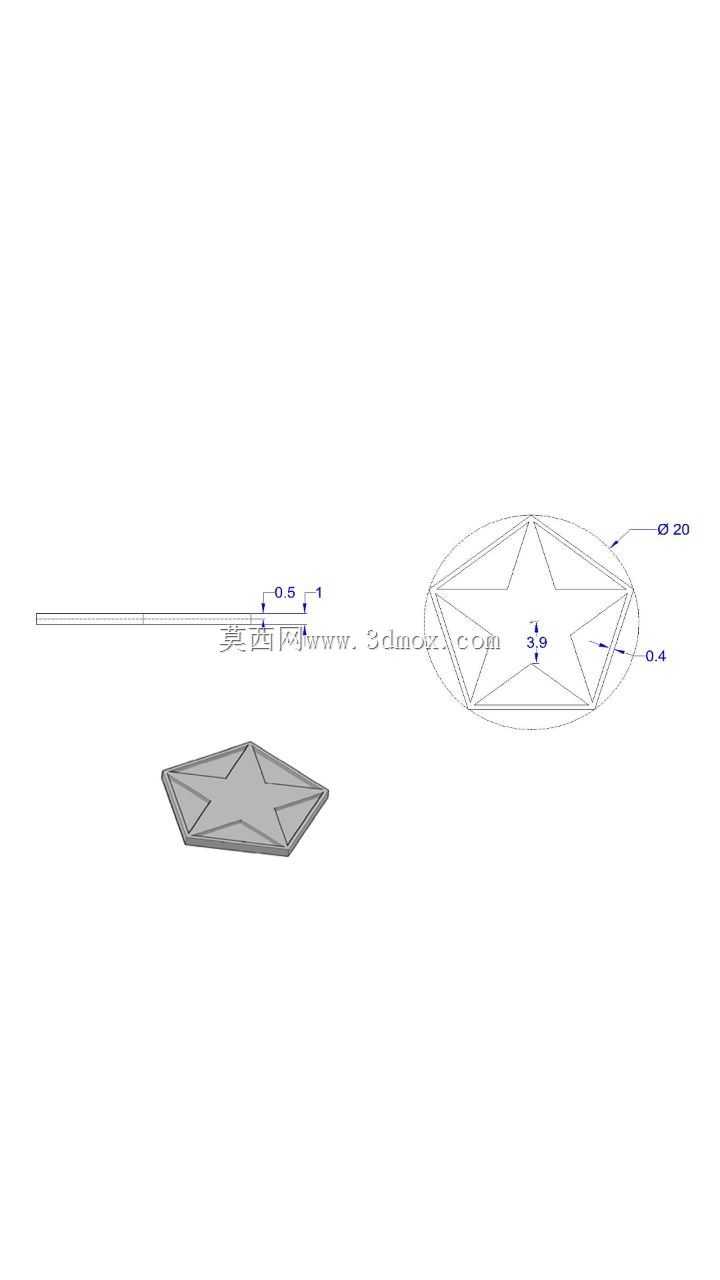

　　从尺寸边界来看，这类薄型构件的整体厚度通常控制在0.4到0.5毫米区间，适配常规的薄板冲压或者激光切割加工工艺，不需要额外开厚板模具，加工成本可控。外轮廓的外接圆直径可以根据实际安装场景缩放，建模时保留了全参数化的尺寸约束，调整外接圆直径参数就能快速生成不同尺寸的同造型构件，不需要重新绘制轮廓。安装边界上，这类构件通常采用背胶粘贴或者周边点焊固定，所以建模时特意保证了底面的完全平面度，没有做背面的加强筋或者凸起结构，确保整个安装面能完全贴合基材表面，不会出现局部悬空导致的粘贴不牢、焊接变形问题。

　　在建模过程中，需要重点注意薄件的厚度方向一致性，避免出现局部壁厚不均的问题，否则加工时会出现冲裁力不均导致的变形，表面也会出现凹凸不平的瑕疵。另外，轮廓上的所有线段都做了相切或者重合约束，不会出现线段断开、重叠的问题，导出加工图纸时能直接生成正确的切割路径，不需要二次修图。这类几何造型构件虽然结构简单，但是对轮廓的对称度要求很高，五个角的位置度公差需要控制在0.1毫米以内，否则组装后视觉上会有明显的歪斜感，影响整体装饰效果。实际应用中，这类构件还可以根据需求做表面喷涂、电镀处理，建模时预留了表面处理的厚度余量，不会因为镀层厚度导致装配尺寸超差。
