国际象棋马头骑士标识造型结构设计

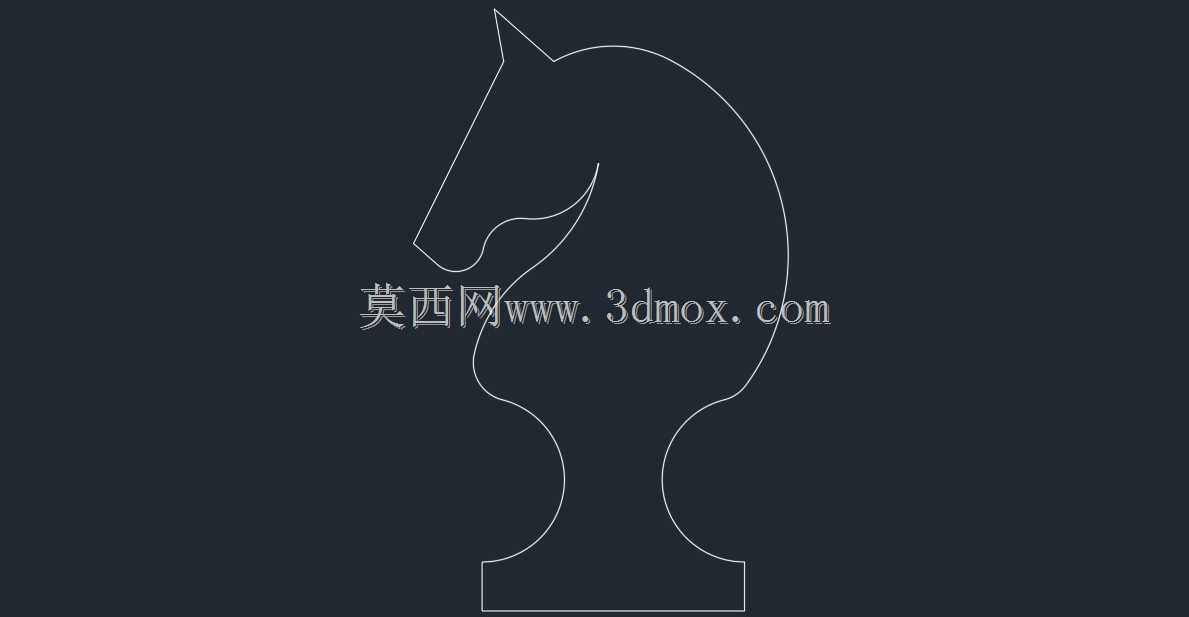

　　这款国际象棋骑士标识的造型设计，最初的需求来自文创周边生产与棋具定制场景，既可以单独作为金属、亚克力切割加工的装饰标牌使用，也能作为国际象棋主题摆件、赛事纪念徽章的加工母版，甚至可以嵌入棋桌台面做嵌入式装饰，适配激光切割、数控铣削、3D打印等多种加工工艺。从结构设计逻辑来看，整个造型完全采用圆弧与直线段平滑衔接，没有尖锐的应力集中棱角，所有外轮廓的曲率变化都做了顺滑过渡，不管是做平面切割还是拉伸成实体摆件，都不会出现加工时的过切或者应力断裂问题。从尺寸边界来看，整体轮廓的总高度控制在94毫米，总宽度控制在57毫米，底部预留了14毫米宽度的平直安装边，不管是粘贴在平面基材上，还是做摆件的底部支撑面，都能保证足够的接触面积，

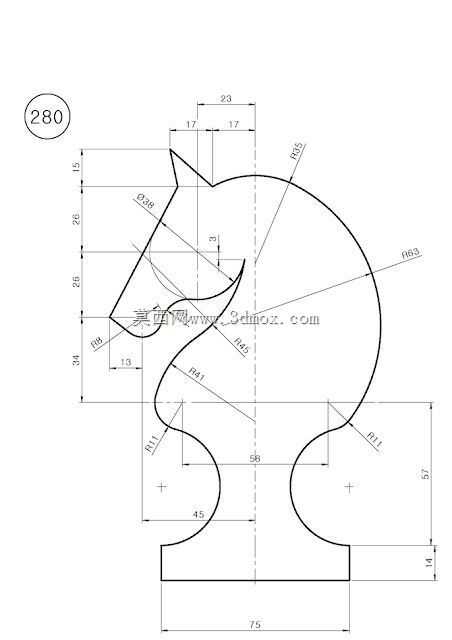

　　不会出现放置不稳或者粘贴脱胶的问题。设计时特意将马头的轮廓拐点做了尺寸标注校准，比如头部顶端的两个17毫米分段定位，颈部的R55、R65大圆弧过渡，下颌位置的R11、R41小圆弧收边，每一段曲线的衔接点都做了相切约束，避免建模时出现曲面褶皱或者轮廓断差。在实际应用中，这个造型如果做平面标牌使用，只需要提取外轮廓线就可以直接导入切割设备编程，不需要二次修图；如果做立体摆件，只需要沿着垂直方向做等距拉伸，或者在边缘做小角度拔模，就可以直接用于注塑或者金属压铸生产，不需要额外补面。考虑到不同加工场景的公差适配，设计时所有圆弧的半径都取了整数公差值，最小的内凹圆弧半径也控制在3毫米以上，不管是激光切割的热影响区余量，

　　还是数控铣削的刀具半径补偿，都能轻松适配，不需要针对小半径特征换用特殊刀具。整个造型的重心位置落在底部安装边的中心区域，就算拉伸成20毫米厚度的实体摆件，也不会出现重心偏移倾倒的问题，不需要额外添加配重结构。另外，轮廓上的所有尺寸标注都对应实际加工的定位基准，左下角的基准点作为整个造型的坐标原点，横向和纵向的尺寸都从这个基准出发标注，加工时不需要重新换算坐标，直接导入CAM软件就能生成加工路径，能大幅减少前期编程的准备时间。
