自动化装配用矩形中空安装盒结构设计

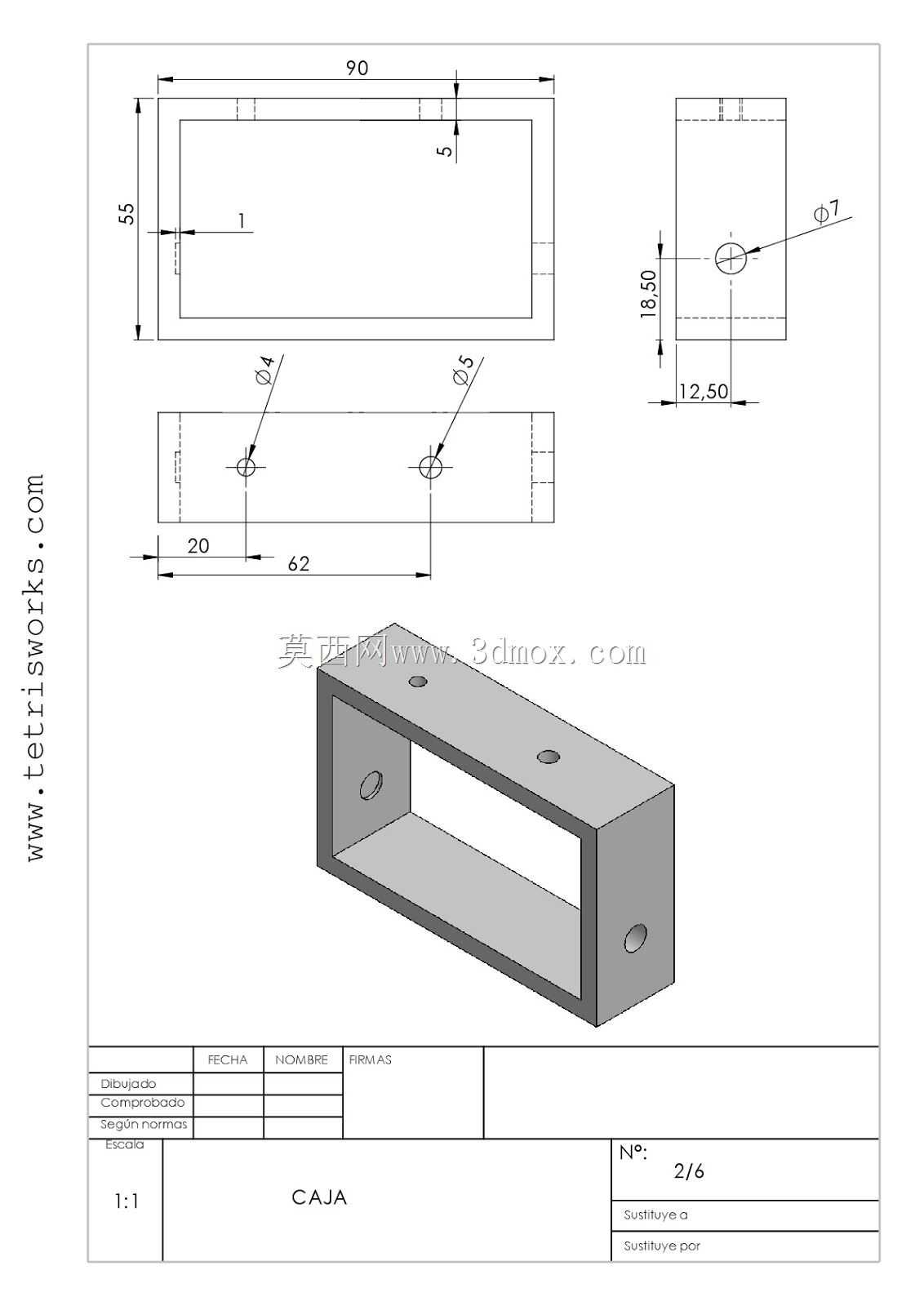

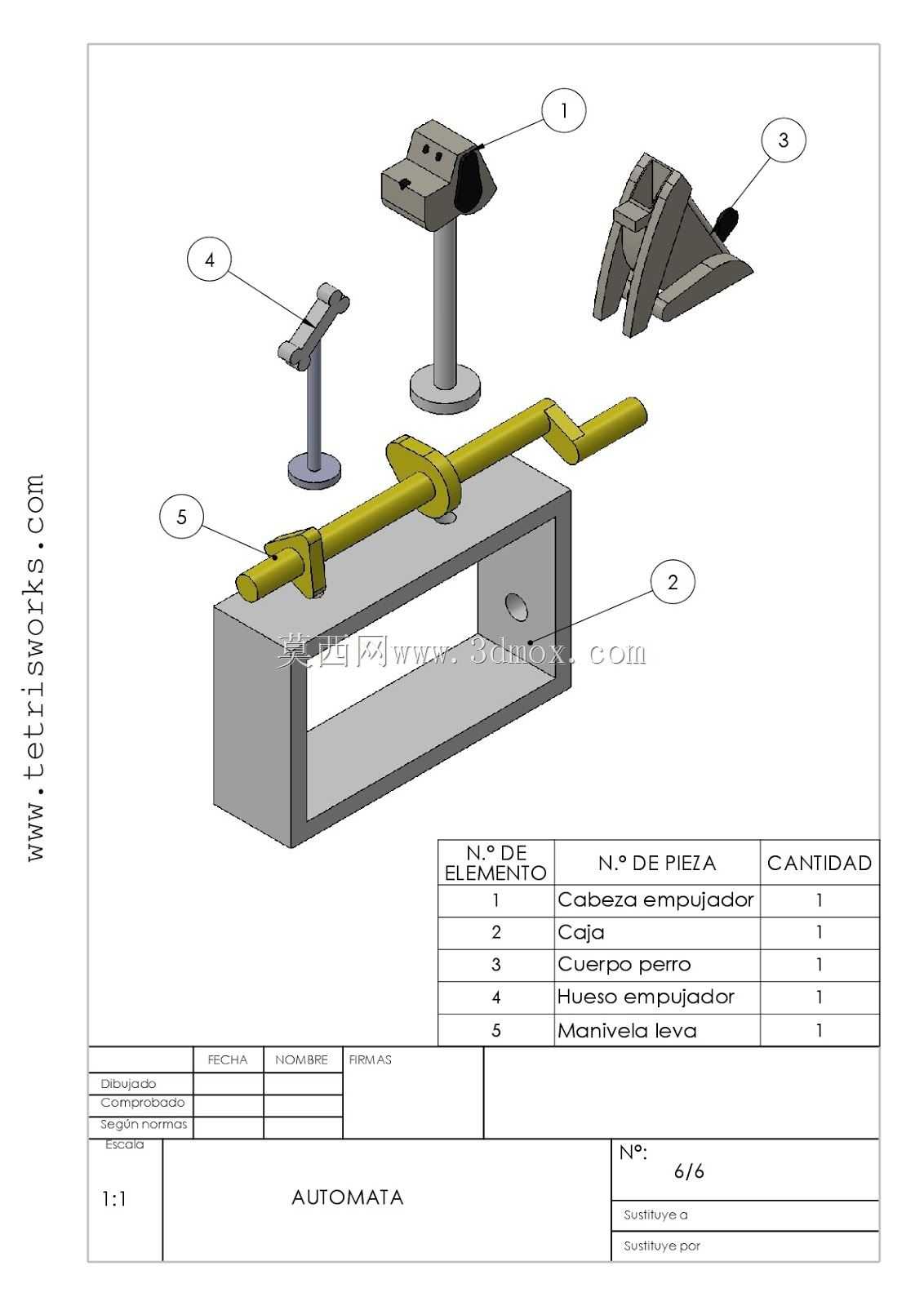

　　这款矩形中空安装盒是自动化装配产线中用于传感器安装定位的配套结构件，在自动化设备的工位定位、物料检测环节承担核心的承载与定位作用，日常运行中需要为内置的检测元件提供稳定的安装基准，同时隔绝产线运行中的轻微磕碰、粉尘附着对检测精度的干扰。从结构设计逻辑来看，整体采用单侧开口的薄壳矩形腔体结构，腔体内部预留充足的元件容纳空间，可适配常规的小型光电、接近类检测元件的放置需求，壳体壁厚经过受力校核，既满足轻量化的安装要求，也能在常规的设备振动环境下保持结构形位公差稳定，不会因长期运行出现形变导致检测位偏移。外形尺寸方面，整体长度控制在90mm，宽度为55mm，安装基面的孔位布局经过适配性设计，两个主安装孔分别距离侧边20mm、62mm，

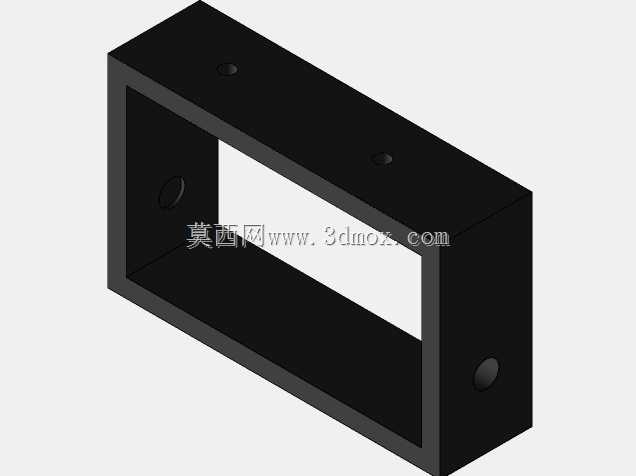

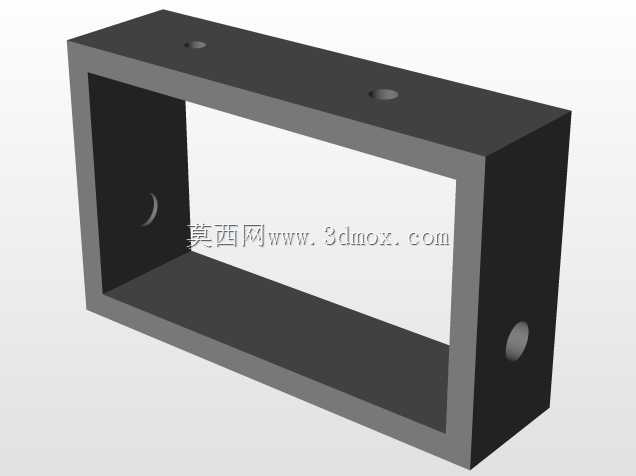

　　侧端定位孔距离安装基面高度为18.5mm，孔中心距离侧端面12.5mm，所有安装孔的孔径均做了适配标准紧固件的设计，现场安装时无需二次扩孔即可直接完成固定，能大幅缩短产线调试的装配周期。设计过程中优先采用拉伸、拉伸切割的特征构建逻辑，先通过基础拉伸生成整体矩形基体，再通过切除特征生成内部中空腔体，之后通过中心矩形定位、拉伸薄壳特征完成侧壁与安装孔的细节构建，所有特征的建模顺序完全匹配实际机加工的工序流程，后续如果需要针对不同规格的检测元件做适配调整，只需要修改对应草图的尺寸参数即可快速衍生新的规格型号，不需要重构整体建模逻辑。在实际产线应用中，这类安装盒通常固定在输送线侧边的铝型材支架上，或者装配在自动机的移动滑台端面，

　　为检测元件提供统一的安装基准，避免因安装基准不统一导致的检测信号误触发，壳体的侧边预留的穿线孔位可以方便检测元件的线缆引出，不会出现线缆挤压弯折导致的信号传输故障，整体结构没有多余的冗余设计，所有结构特征都服务于安装定位、元件防护的核心功能，在自动化检测工位、物料分拣工位、装配定位工位都有广泛的适配空间。
