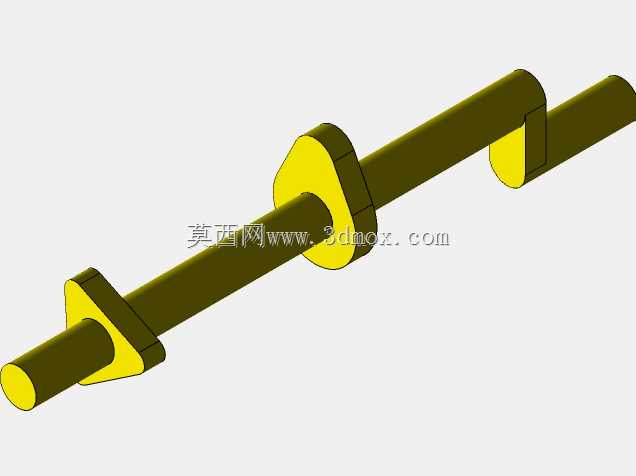

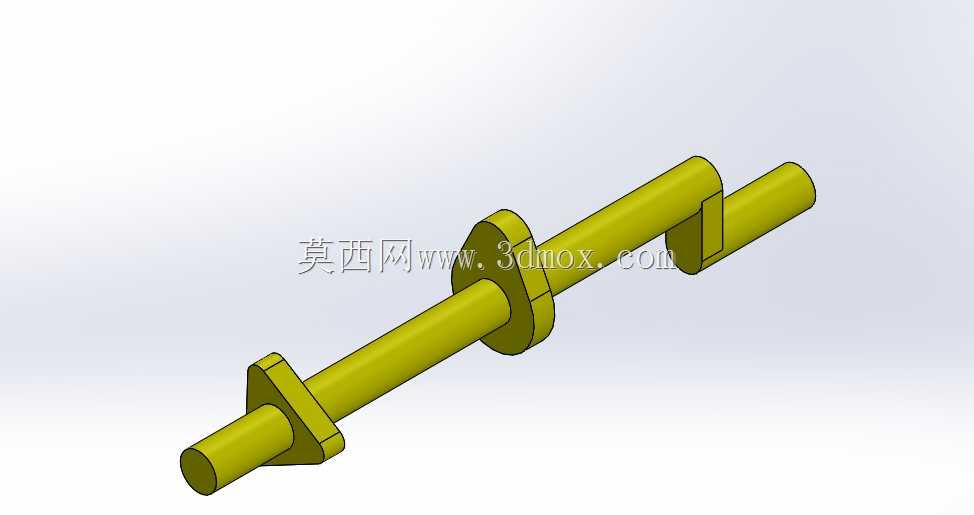

这类手动凸轮轴构件,常应用在小型手动进给机构、简易工位调节装置、轻工手动操作设备的传动链路里,不需要额外配置动力源,完全依靠操作人员手动输入扭矩,就能通过凸轮轮廓的型线变化,把轴的旋转运动转化为从动件的规律往复动作,适配那些不需要高速连续运转、对动作节拍精度要求适中的手动操作场景,比如小型工装的定位压紧、手动检测台的工位切换、简易包装设备的手动送料触发等环节,都能看到这类构件的实际应用。从结构设计逻辑来看,构件的核心是长轴主体上集成的两个功能型面,一个是中间位置的圆盘状凸轮基圆段,另一个是轴端的偏心拨块结构,两个功能段和轴身采用一体化设计,减少了装配环节的累计误差,也避免了多零件拼接带来的松动风险。设计时首先要确定凸轮的升程曲线,
根据从动件需要的位移量,匹配对应的偏心距,基圆直径的选取要兼顾轴的整体刚性和凸轮轮廓的压力角,压力角控制在许用范围内,才能保证手动操作时不会出现卡滞、反行程自锁的问题,操作手感顺畅不费力。轴身的直径选取要结合手动输入的最大扭矩核算扭转强度,长轴的两个光轴段是安装支撑位,分别对应机架上的两个滑动轴承安装孔,安装时要保证两个支撑位的同轴度公差,避免轴转动时出现别劲、磨损加剧的问题。中间的圆盘凸轮段侧面要和从动件的接触端面保持垂直,减少接触过程中的侧向分力,降低从动件导向结构的侧向负载。轴端的偏心拨块是辅助触发结构,用来联动另一路的微动开关或者锁止构件,和主凸轮段的相位角要根据动作时序精准设定,保证旋转到指定角度时,

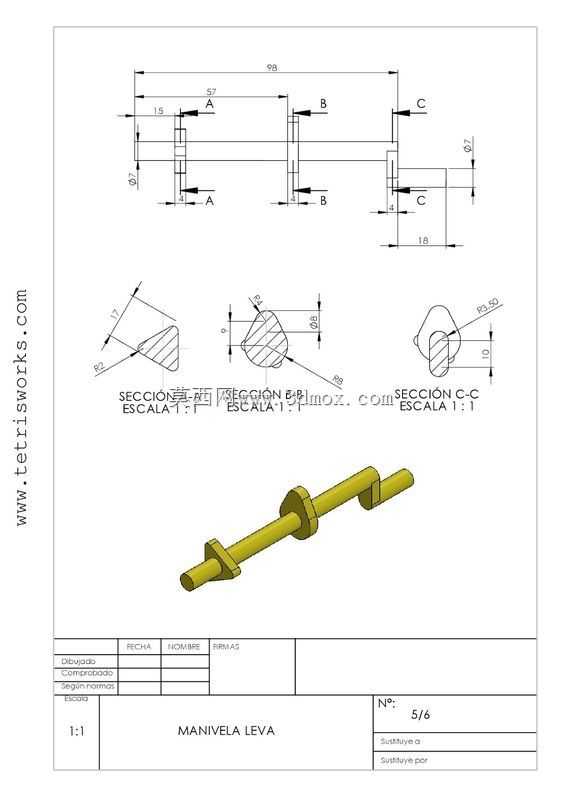

两个动作能按预设顺序触发,不会出现动作干涉。整个构件的外形没有多余的冗余结构,所有轴段的过渡位置都做了圆角处理,避免应力集中,在频繁手动操作的交变载荷下,能有效降低轴肩位置的断裂风险。安装边界上,要预留出凸轮旋转时的最大外轮廓空间,避免转动过程中和机架周边的其他构件发生碰撞,支撑位的轴向定位要靠轴肩和卡簧配合,限制轴的轴向窜动量,保证凸轮和从动件的接触位置始终保持在设计范围内,不会因为轴向偏移导致从动件行程出现偏差。这类构件的建模过程中,要重点关注凸轮型线的顺滑度,不能出现折线或者突兀的曲率变化,否则手动转动时会出现明显的顿挫感,加速接触表面的磨损,轴上的所有配合面都要标注对应的尺寸公差和表面粗糙度要求,保证加工完成后能顺利装配,转动灵活无卡滞。
