纱线染色卷绕一体化纺织加工设备结构

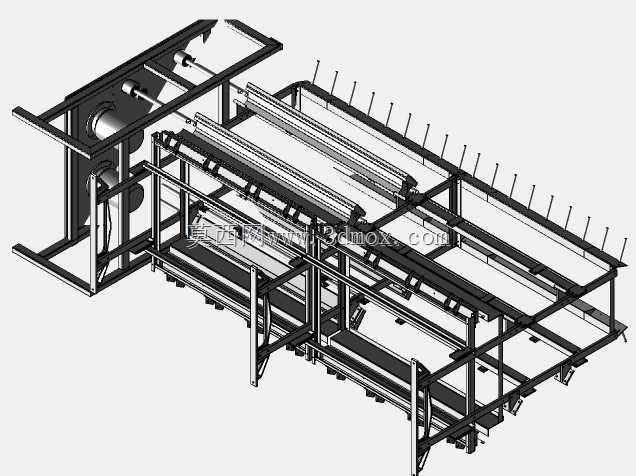

　　这款设备面向纺织前道加工工序场景设计，主要适配中小型纺织加工厂的纱线连续化处理需求，可完成软化后纱线的均匀染色与定长卷绕作业，替代传统分段式加工中多台设备衔接的低效模式，减少纱线在工序转运过程中产生的毛羽、张力不均等质量问题。从结构设计逻辑来看，整体采用分层式方管焊接机架作为承载主体，下层预留充足的染液循环管路布设空间，中层布置纱线输送与染色浸润组件，上层排布导纱杆与卷绕驱动单元，各功能模块沿纱线走料路径依次排布，既压缩了设备整体占地尺寸，也方便运维人员对各工位进行日常检修与参数调整。设备的安装边界需考虑前后操作空间，机架底部设置可调式支撑脚，可适配车间地面存在的小幅平整度偏差，

　　安装时需保证上层导纱杆的整体水平度误差控制在允许范围内，避免纱线走料过程中出现跑偏、张力波动过大的问题。功能实现层面，纱线从设备一端的导纱架引入后，先经过软化浸润工位完成纱线纤维的软化处理，再进入染色腔室完成均匀上色，过程中通过多组平行排布的导纱辊控制纱线的行进张力，保证每根纱线的染色时长一致，避免出现色差问题；完成染色的纱线经过烘干导区后，由卷绕端的驱动机构带动卷绕筒完成定长卷绕，卷绕工位设置可调节的张力补偿结构，适配不同支数纱线的卷绕需求，卷绕成型的纱筒可直接转入下道织造工序使用。设计过程中充分考虑了设备的低成本量产需求，机架主体采用标准规格的工业方管焊接成型，多数传动部件选用通用标准件，降低了零部件的采购与替换成本，同时通过优化走纱路径减少了不必要的传动环节，在保证加工产能的前提下降低了设备的整体制造成本与运行能耗，适配批量纱线加工的连续生产需求，可根据厂房的实际排布需求调整进出料端的方向，适配不同车间的生产线布局要求。
