金属板材端部互锁卷圆成型加工设备

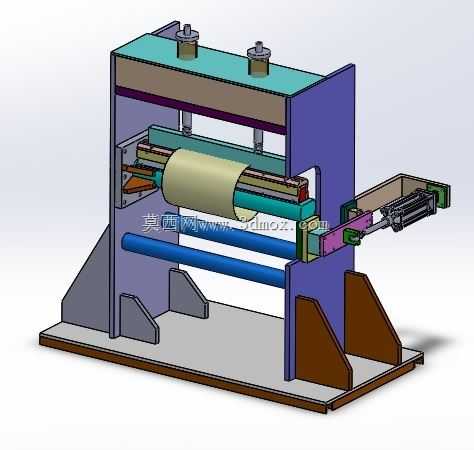

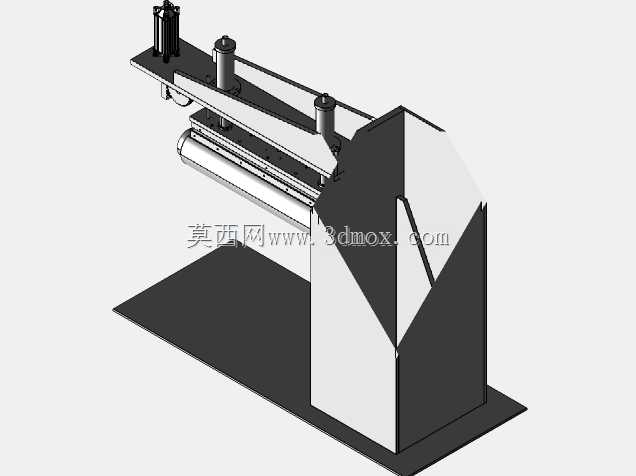

　　这款设备主要面向金属板材卷制成型的加工场景，常见于风管加工、薄壁金属筒体预制、包装金属桶身成型等生产环节，核心作用是将裁切好的定长金属板材两端进行互锁咬合，最终卷制成闭合的圆形筒状工件，替代传统的焊接、铆接筒身工艺，省去焊后打磨、铆接对位的额外工序，加工后的筒身接缝咬合紧密，无焊疤凸起，成型一致性好，适合薄壁镀锌板、冷轧薄板等常见板材的批量加工。从结构设计来看，设备采用门式焊接机架作为承载主体，底部为整块安装底板，两侧立式支撑板通过三角加强筋与底板焊接固定，保证大尺寸板材卷制过程中机架不会出现侧向形变，机架上部设置两组可调式压合机构，可根据加工板材的厚度调整压合行程，适配0.5mm到2mm厚度的常用金属板材加工需求。

　　设备中部设置多组平行辊轴，其中大直径托辊承担板材承托与初步卷弧的作用，进料侧设置气动推送机构，可将放置在进料工位的板材平稳推送至卷制工位，待板材到位后，两侧的咬合结构先对板材两端进行折边预处理，折出可互相嵌合的勾状结构，随后辊轴同步转动带动板材逐步卷弯，当板材两端运行至压合工位时，上部压合机构下行，将两端的勾边压合互锁，最终形成闭合的圆形筒件。设计过程中充分考虑了车间安装的边界条件，设备整体为一体式机架结构，无需现场拼接组装，底部预留地脚螺栓安装孔，可直接固定在硬化车间地面上，进料方向预留1.5倍最长加工板材长度的操作空间即可满足上下料需求，设备侧面预留气动管路接口，可直接对接车间现有压缩空气气源，无需额外配置独立动力源。

　　辊轴的排布经过多次受力校核，卷制过程中板材受力均匀，不会出现局部折痕、板料划伤的问题，咬合结构采用快拆式设计，磨损后可快速更换，无需整体拆解设备，降低日常维护的停机时间。设备的操作侧预留足够的安全操作距离，所有运动部件均设置在机架内侧，避免加工过程中操作人员误触运动结构，适配中小批量五金加工、通风管道预制、金属包装生产等车间的日常加工需求，可单独作为卷圆互锁工位使用，也可对接前后的板材裁切、翻边、压筋工序，组成完整的筒体自动化加工产线。
