蛛网辐条结构摩托车后轮轮毂设计

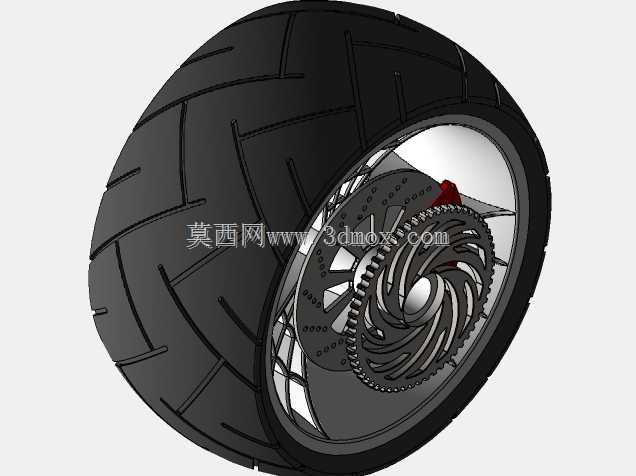

　　这套后轮组件的设计核心聚焦于辐条结构的创新，采用蛛网式仿生辐条布局替代传统直辐条或五辐板式结构，在保证轮辋与轮毂连接刚性的前提下，通过辐条的交错螺旋排布分散行驶过程中来自路面的冲击载荷。日常通勤场景下，摩托车后轮需要同时承担驱动力传递、路面颠簸缓冲、制动扭矩承载三类核心载荷，传统辐条结构往往需要通过增加辐条厚度或提升材料牌号来满足强度要求，而蛛网式的交错结构可以让每一段辐条都参与载荷的分流传递，在相同载荷工况下能降低单根辐条的应力集中系数，减少长期使用后辐条根部出现疲劳裂纹的概率。

　　从安装边界来看，该轮辋适配常规真空摩托车轮胎，轮辋的胎圈座尺寸、气门嘴安装位都遵循通用摩托车后轮的规格标准，中心轮毂的安装孔位、轴承配合位尺寸与主流中小排量摩托车的后摇臂安装轴、后链轮安装法兰、制动盘安装位完全匹配，不需要对原车后摇臂、传动系统、制动系统做额外改装即可完成装配。轮毂中心集成了制动盘安装位与链轮安装法兰的配合面，制动盘侧的安装螺孔位置度公差控制在0.05mm以内，避免制动时出现制动盘偏摆导致的刹车抖动问题；链轮侧的配合面设计有定位止口，保证链轮与轮毂的同轴度，减少传动过程中链条的异常磨损。

　　设计过程中优先考虑了辐条的工艺可行性，蛛网结构的辐条采用等厚度渐变截面设计，既可以满足重力铸造的工艺要求，避免铸造过程中出现壁厚差过大导致的缩孔、冷隔缺陷，也能适配低压铸造甚至锻造工艺的量产需求。辐条之间的镂空区域在保证结构强度的同时，还能提升车轮行驶过程中的空气流通效率，帮助制动盘在连续制动场景下快速散热，降低制动系统热衰减的风险。轮辋与轮胎配合的轮缘位置做了圆弧过渡强化处理，应对过坑洼路面时轮胎受到的侧向挤压，避免轮缘变形导致的轮胎漏气问题。整体结构在三维建模阶段完成了多工况的受力仿真验证，包括急加速时的扭矩传递工况、紧急制动时的制动力承载工况、过弯时的侧向载荷工况，各部位的应力值都控制在常用铸造铝合金材料的许用应力范围内，同时整体重量比同规格传统板式轮毂降低约12%，有助于降低非簧载质量，提升车辆的操控响应性。
