美式长臂定制巡航摩托车整车结构

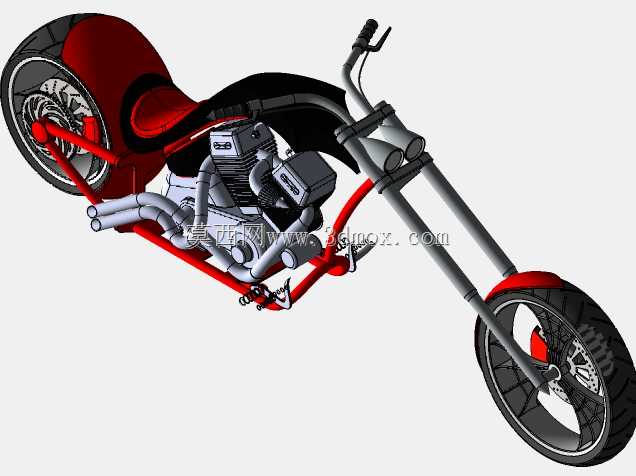

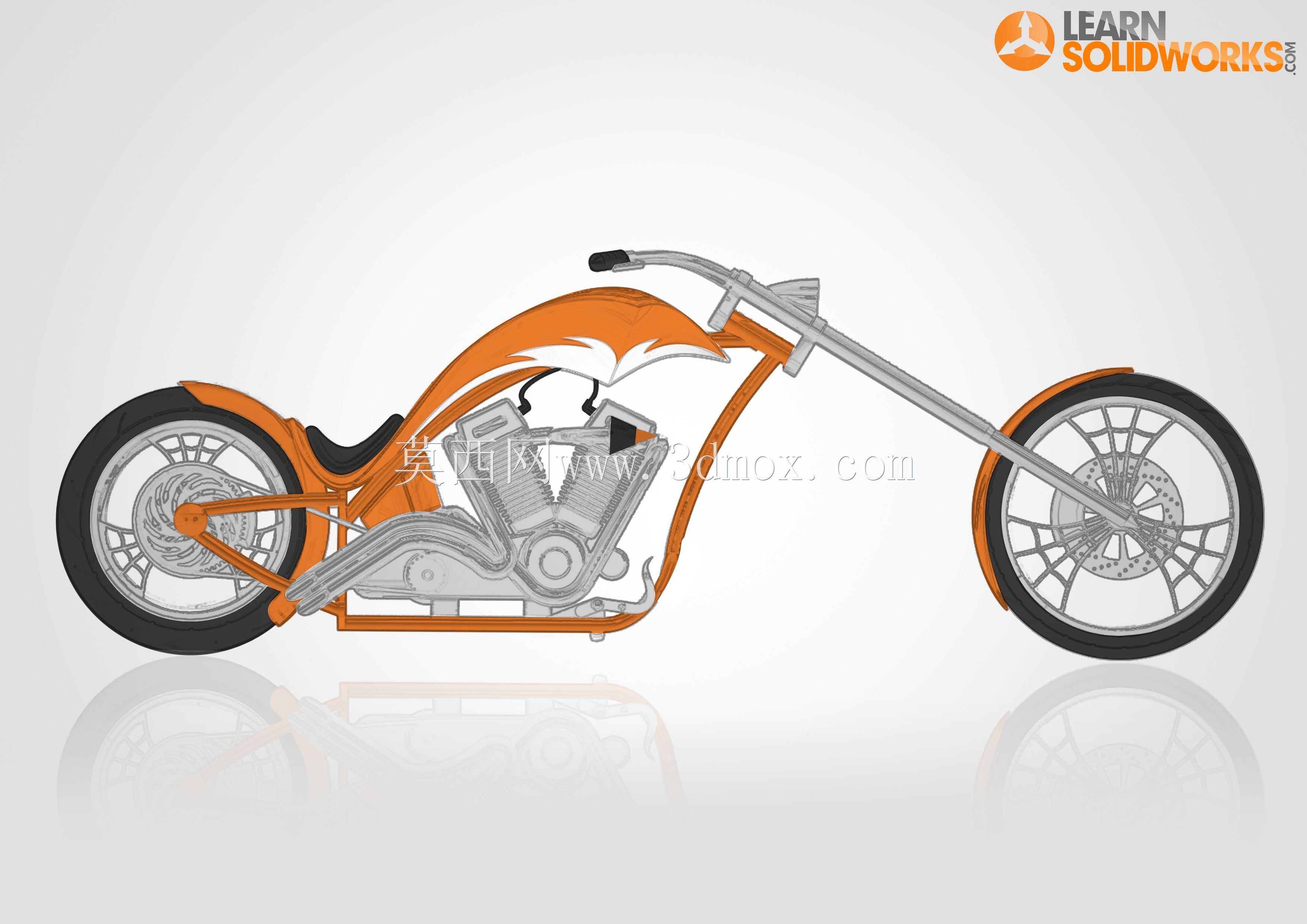

　　该套三维结构围绕美式长臂定制巡航机车展开，重点呈现长前叉、低坐姿车架、V型动力单元、辐条轮组以及外露传动系统之间的装配关系。整车造型具有明显的定制改装特征，前伸量远大于普通街车，车头通过加长前叉与高抬车把形成舒展的骑行姿态；车架主管从转向颈部向后下方延伸，配合低矮坐垫和后置脚踏区域，使重心集中在发动机与后轮附近。此类结构多用于展示级巡航机车、改装工作室方案评审、机车外观概念验证以及零部件干涉检查，也可作为两轮车辆造型设计、车架空间布置和装配教学的参考对象。

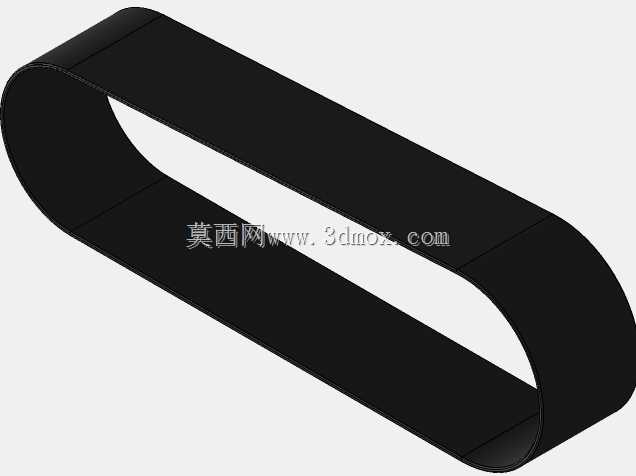

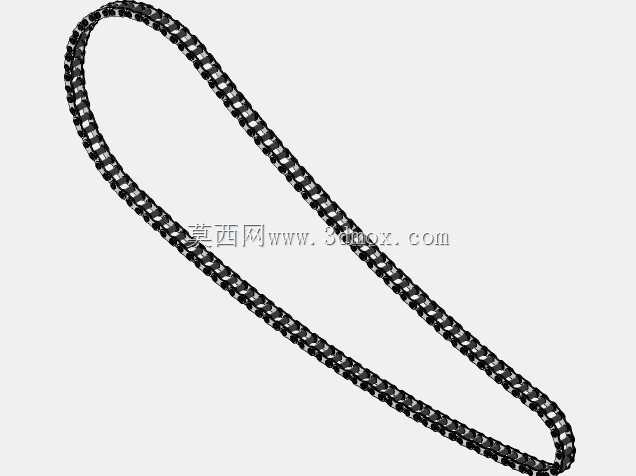

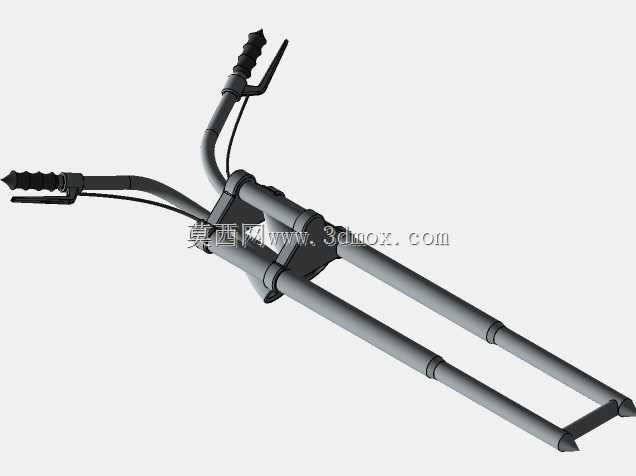

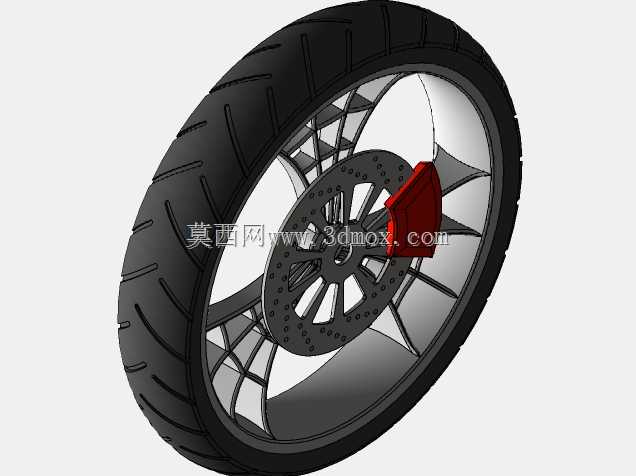

　　从实际用途看，长臂巡航机车并不追求紧凑弯道性能，而是强调直线行驶稳定性、视觉辨识度和个性化乘坐姿态。前叉长度增加后，主销后倾趋势被放大，转向响应会相对平缓，因此在结构布置时需要同时关注前叉倾角、轮距、拖曳距和转向限位之间的平衡。模型中前轮通过长叉管与三角台连接，刹车盘、轮毂辐条、轮胎外缘和挡泥板边界均有明确形体；后轮则贴近发动机输出侧，链条或皮带传动路径沿车架下侧展开，维修拆装时需要预留后轮轴向移动空间，以便张紧传动件并完成轮胎拆卸。

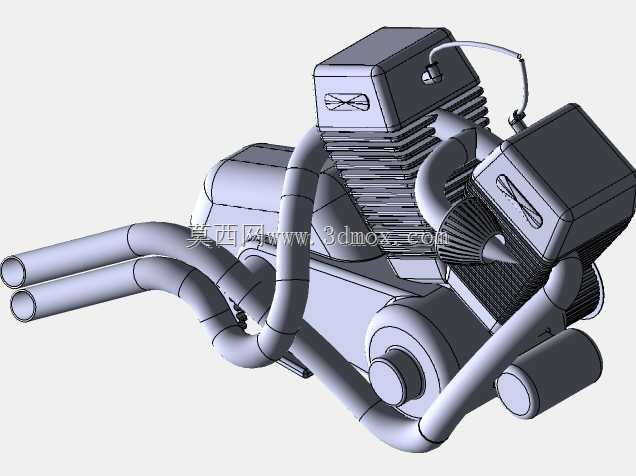

　　动力区域采用V型双缸的典型布局，缸体、散热鳍片、曲轴箱、离合侧盖和排气管接口构成整车视觉中心。发动机并非孤立模型，而是通过多处连接点与车架相连，前吊挂、下部支撑和后安装位共同承受动力总成重量及运转振动。建模时需要保证缸体与车架横梁、油箱下缘、线束走向之间留有合理间隙，避免在实车装配中出现热态膨胀干涉。排气管从缸头向前下方引出后沿发动机侧面转折，曲面走向既要避让脚踏和换挡杆件，也要考虑排气热辐射对坐垫、线束和后制动管路的影响。

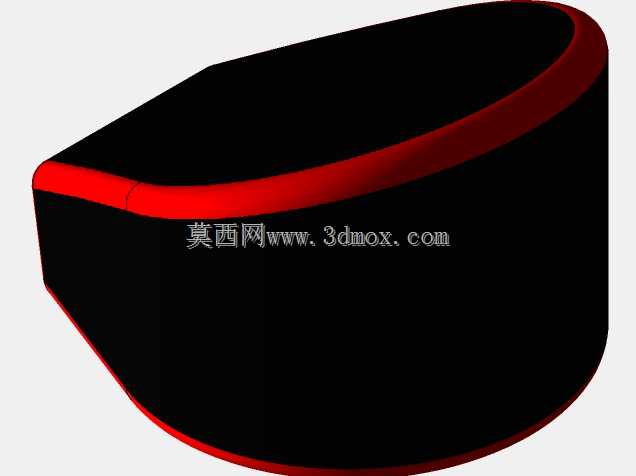

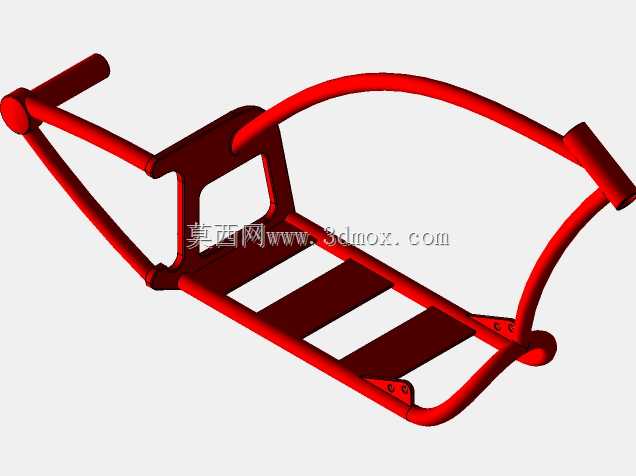

　　车架部分是该类定制机车的设计核心。上管线条随油箱造型形成连续弧线，下管与后叉区域围绕发动机轮廓收束，既承担承载作用，也决定整车外观比例。长臂结构会增加前部力臂，转向颈部、三角台和前叉管连接处的载荷路径需要重点校核；若用于后续工程深化，应在颈部焊接区、前叉夹持区、后摇臂铰接区设置详细的壁厚、圆角和加强板结构。坐垫下方的后挡泥板、尾灯安装位和侧盖区域需要与车架尾段协同布置，不能只按外观曲面拉伸而忽略电气件、电瓶和线束固定空间。

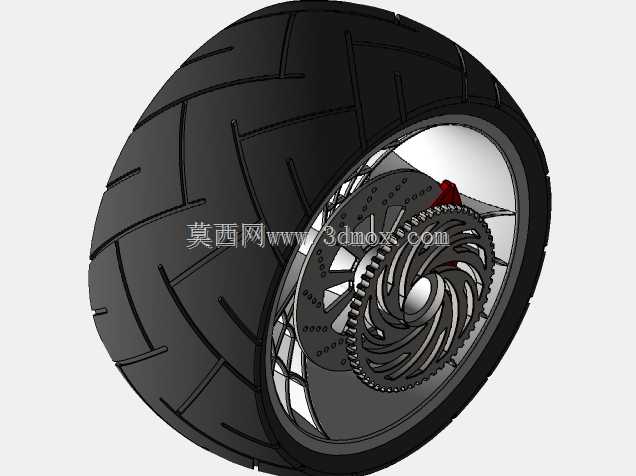

　　外形边界方面，整车长度主要由加长前叉和前后轮外切点决定，前轮中心至转向颈部的距离明显增加，运输、展台摆放和维修工位设计都要按长轮距条件考虑。宽度方向的限制来自车把端部、发动机侧盖、脚踏和排气管最外轮廓；高度方向则受车把上扬角度、坐垫高度和轮胎半径影响。前轮转向时，长叉管、刹车油管、线束和前挡泥板会形成较大的扫掠空间，设计初期就应检查极限转角下与油箱、车架头管及下行线束的间隙。后轮区域需关注链条张紧、后轮拆卸方向、制动卡钳位置以及挡泥板与轮胎跳动间隙。

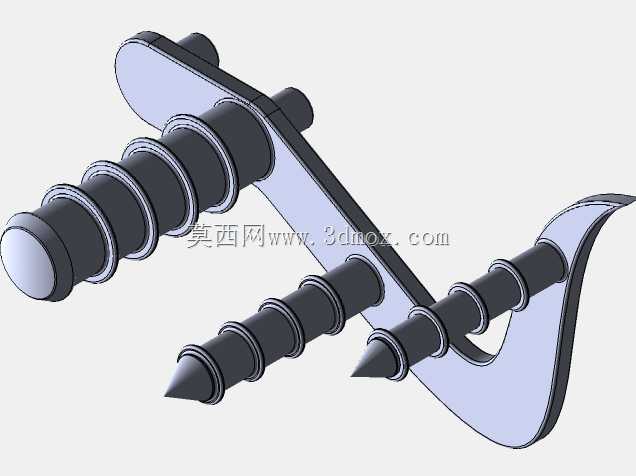

　　在建模思路上，该作品以整车装配关系为主线，先确定前后轮接地基准、发动机中心和车架主平面，再依次搭建前叉、三角台、车把、油箱、坐垫、排气、轮辐和制动件。曲面部分集中在油箱、前挡泥板和尾部覆盖件，这些零件既要满足外观连续，也要与内部骨架保持可制造的连接边。轮组采用多辐条形态，辐条与轮毂、轮圈之间的交汇区域数量多，阵列前应先确认单根辐条的角度和安装面，避免圆周阵列后出现刹车盘或卡钳干涉。脚踏、换挡杆、制动杆等操纵件则需结合人体脚部位置布置，保证长轴距低坐姿下仍有自然的操作行程。

　　若进入样机制作阶段，还需在此结构基础上补充车架管材规格、焊接节点、转向轴承、前叉行程、减震参数、电气固定点和线束卡扣位置。当前模型的价值在于把定制机车最关键的比例关系、零件层级和空间边界完整表达出来，使结构人员能够在同一装配环境中判断外观曲面与机械机构是否协调，也为后续零件细化、工程出图和改装方案验证提供清晰的三维基础。
