塑料材质齿轮马达安装固定支架结构

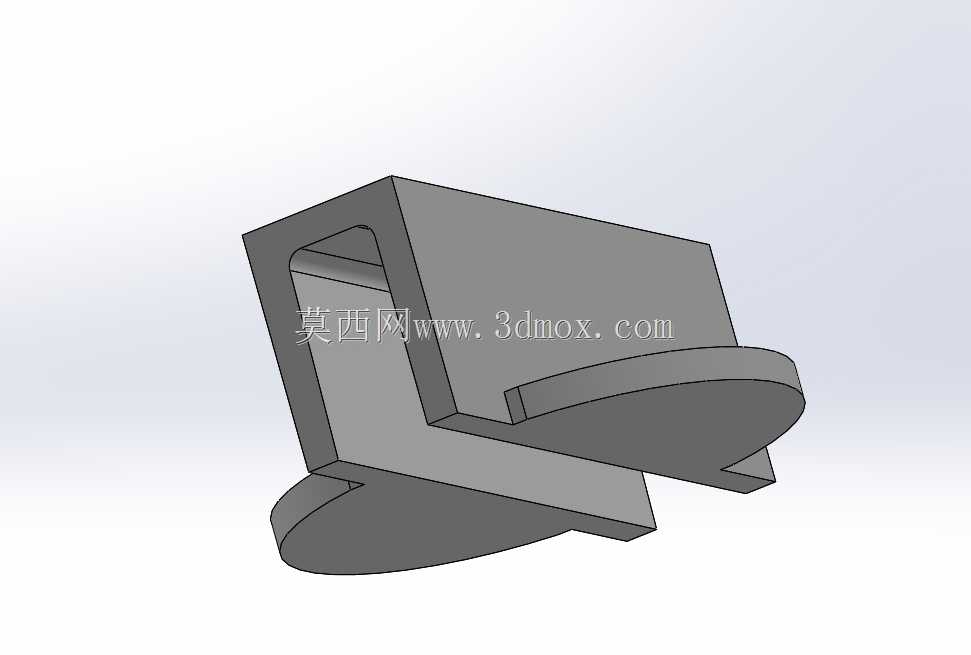

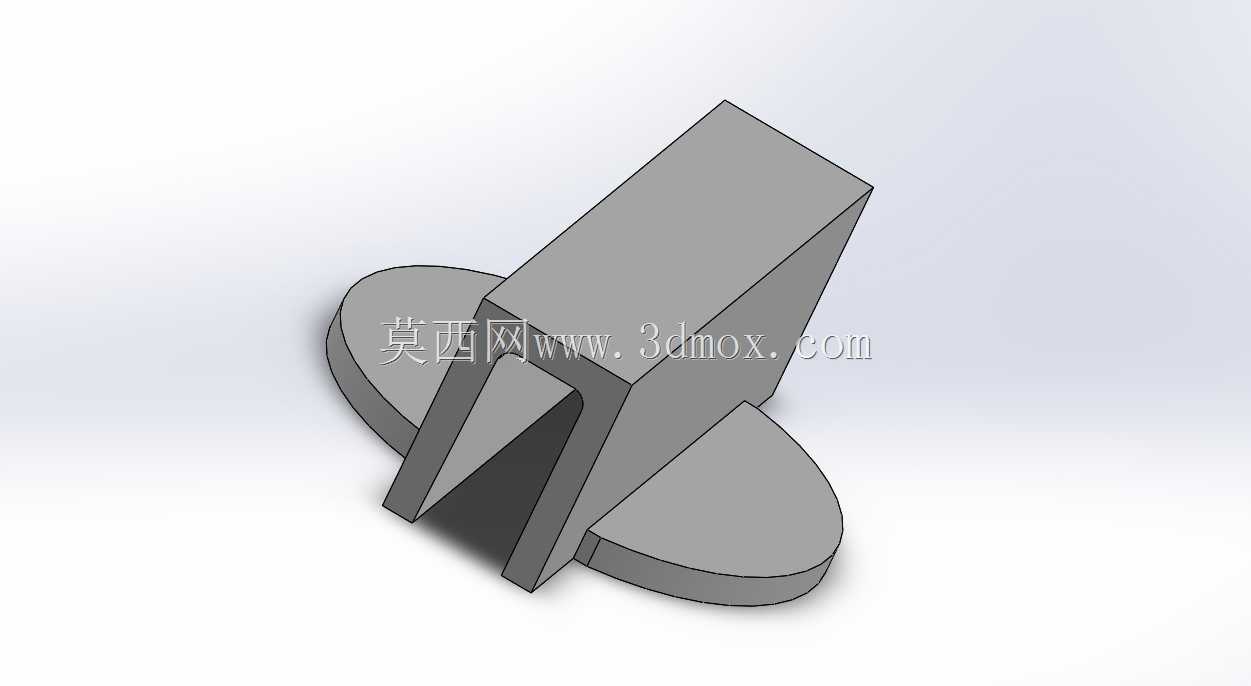

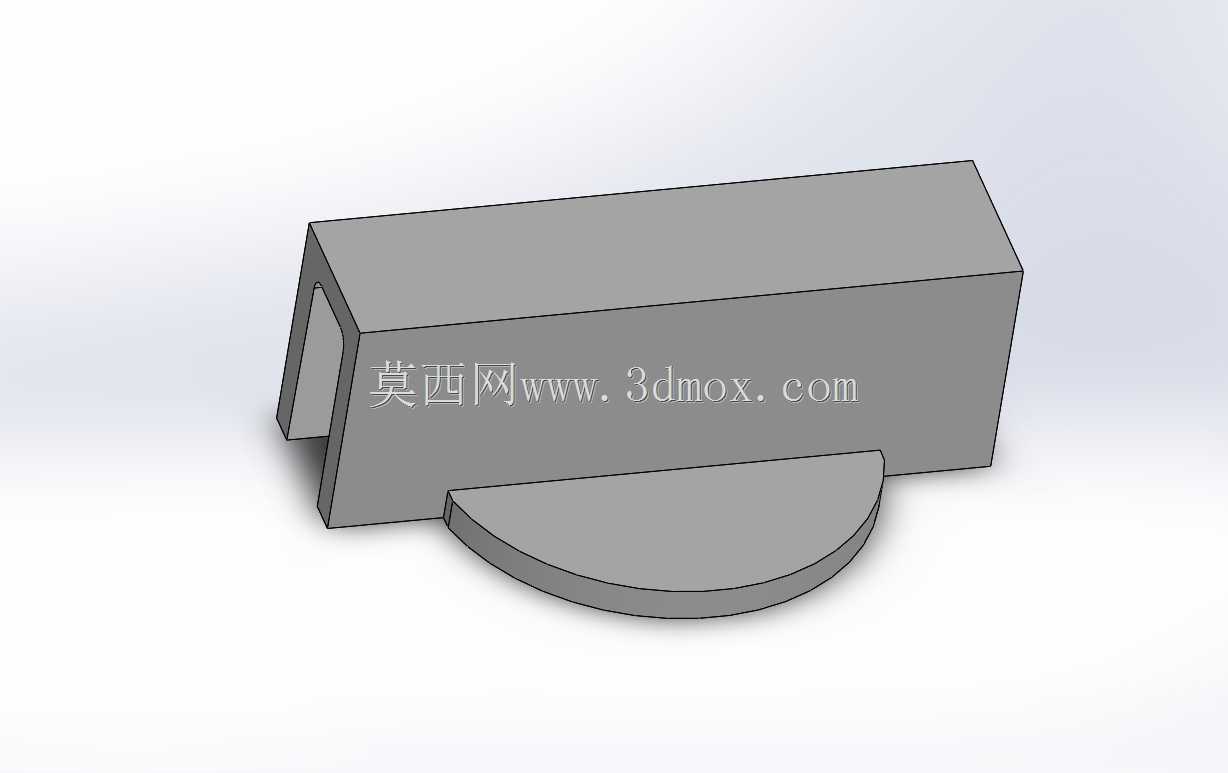

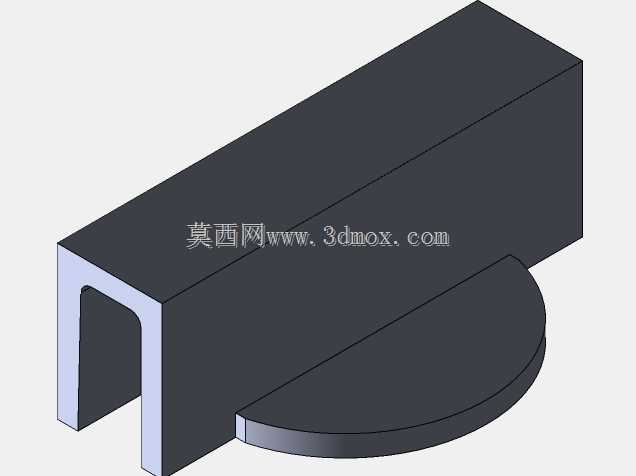

　　这类支架多用于小型齿轮马达的安装固定场景，常见于桌面级自动化传动模组、小型教具演示装置、轻载输送线的动力端定位环节，核心作用是为齿轮马达提供稳定的安装基准，抵消马达运行时的齿轮啮合振动，避免动力输出端出现同轴度偏移，保障传动精度的稳定性。从结构设计来看，主体采用立式承托构型，上部的U型卡槽直接匹配齿轮马达的外壳轮廓，卡槽内侧预留的间隙可适配常规小功率齿轮马达的安装公差，装配时无需额外加工适配垫块，直接将马达嵌入卡槽后即可通过侧面顶丝或者粘接方式完成初步固定，大幅缩减小型模组的装配工时。支架底部两侧设置的半圆形翼板是核心安装基准面，每个翼板上都预留了钻孔空间，现场装配时可根据实际安装面的孔位需求灵活确定钻孔位置，不用受预制孔位的限制，

　　适配不同安装基板的孔位布局，不管是铝型材框架的T型槽安装面，还是亚克力、PVC材质的设备面板，都能通过自攻螺丝或者螺栓完成固定，安装灵活性远高于常规带固定预制孔的支架。材质选用工程塑料，一方面是因为小型齿轮马达运行负载低、振动幅度小，塑料的结构强度完全可以满足承托需求，另一方面塑料本身具备一定的阻尼特性，能吸收齿轮啮合产生的高频微振动，降低小型设备运行时的共振噪音，同时塑料材质重量轻，不会给小型移动模组、桌面演示装置增加额外的负载负担。设计时特意将支架的重心落在两侧翼板的中心连线上，马达安装完成后整体重心不会超出翼板的支撑范围，即使设备运行时出现小幅振动，也不会出现支架倾翻、固定点松动的问题。两侧半圆形翼板的圆弧边缘做了倒角处理，

　　装配过程中不会划伤操作人员或者设备内部的走线，适配小型设备紧凑的内部安装空间，不会和周边的传动件、线路产生结构干涉。从安装边界来看，支架整体占用的安装面积极小，上部卡槽的深度刚好覆盖齿轮马达外壳的非输出段，不会干涉马达输出轴和齿轮的啮合装配，底部翼板的厚度控制在合理范围，不会额外抬升马达的安装高度，方便设计人员核算传动系统的中心高参数，不用额外调整其他传动件的安装位置。这类支架的结构没有多余的冗余设计，所有构型都服务于安装固定、振动缓冲、灵活适配的核心需求，非常适合轻载、小功率齿轮马达的快速装配场景，不管是做样机验证还是小批量设备组装，都能有效降低结构设计的工作量，提升装配效率。
