卡丁车带三脚架机械转向柱结构设计

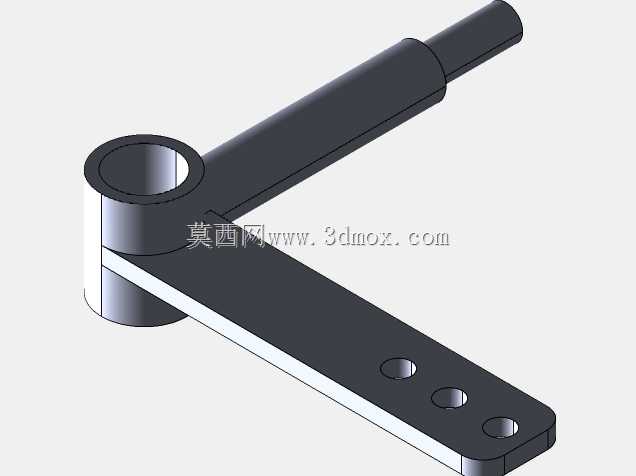

　　该转向结构主要适配小型场地娱乐卡丁车、低速非道路休闲车辆的转向系统，这类应用场景下，车辆行驶速度普遍低于40km/h，转向操作频次高，工况多为硬化铺装场地，存在频繁的小角度修正、大角度急转操作，对转向部件的抗冲击性、安装便捷性、维护简易度有明确要求。从结构功能来看，该部件集成了转向柱安装基座、转向力传递臂、拉杆连接位三个核心功能段，主体采用一体式悬臂结构，根部设置带通孔的圆柱安装座，可直接套装在车架预设的固定销轴上，实现转向结构的回转支撑，安装座与销轴的配合间隙控制在0.05-0.1mm区间，既保证转向转动的顺滑度，又避免旷量过大导致的转向虚位。从安装臂的结构设计来看，长条形安装臂上均匀布置三个等直径的通孔，

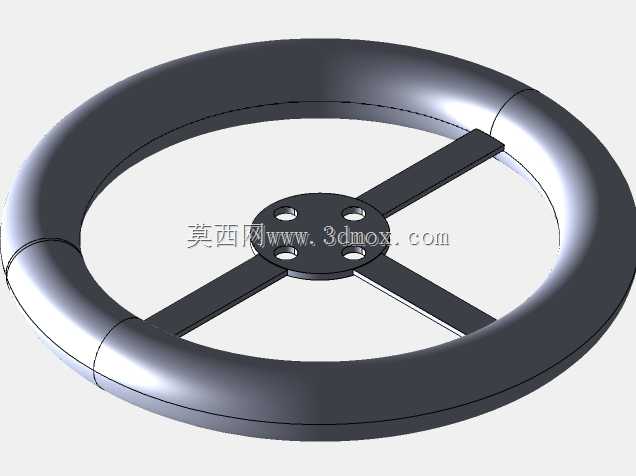

　　用于连接转向拉杆的固定球头，三个孔位沿臂长方向等距排布，可根据不同车型的转向比需求选择对应的安装孔位，调整转向拉杆的力臂长度，适配不同轴距、不同轮距的卡丁车底盘，无需重新加工臂体即可完成转向灵敏度的调校。转向柱的轴段采用等直径圆柱设计，轴端预留方向盘安装的配合段，可直接适配通用型卡丁车方向盘的安装孔位，轴段与安装基座采用一体式加工成型，避免焊接结构带来的应力集中问题，在频繁转向受力的工况下，可有效降低焊缝开裂的失效风险。从安装边界来看，该转向总成的回转中心到安装臂最远端的距离控制在180mm范围内，安装座的轴向长度为45mm，可适配多数20-30mm直径的车架固定销轴，安装臂上的连接孔直径统一为8mm，

　　可匹配市场上通用的M8规格转向球头，无需定制特殊连接件。设计过程中，针对卡丁车转向时的受力特性，对臂体的截面做了等强度优化，臂体厚度从根部到端部逐步递减，在保证根部抗弯强度满足120N·m转向力矩承载要求的前提下，尽可能降低部件整体重量，减少转向操作的阻尼感。同时，臂体边缘做了R3的圆角过渡处理，避免应力集中导致的臂体断裂，所有安装孔位均做了倒角处理，方便装配时螺栓的导入，也能减少孔口的应力集中。在实际装车应用中，该结构无需额外加工复杂的安装支座，直接通过销轴与车架主体连接即可完成固定，装配工序可在2分钟内完成，后期维护时仅需检查销轴的磨损情况、连接球头的旷量即可，大幅降低场地运营方的维护成本。针对场地卡丁车容易出现的碰撞工况，该结构的臂体采用延展性较好的钢材设计，发生轻度碰撞时会产生塑性变形吸收冲击能量，不会直接断裂导致转向完全失效，提升了车辆使用的安全性。
