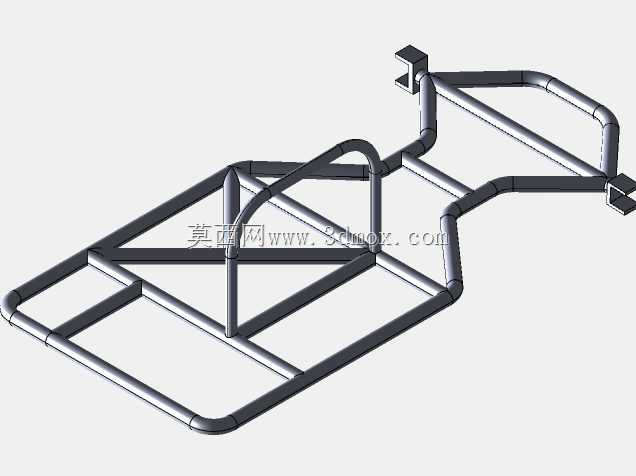

卡丁车管式防护承载底盘结构设计

　　这款管式结构的卡丁车底盘，是整车承载与防护的核心构件，日常应用场景覆盖场地娱乐卡丁车、业余竞速卡丁车以及小型越野卡丁车的整车装配环节，作为所有上车部件的安装基体，承担着动力总成、转向机构、座椅、行走轮系、防护覆盖件的全部安装定位功能。从结构设计思路来看，整体采用圆管弯折拼焊的成型方案，区别于冲压钣金底盘，管式结构在同等自重下能获得更高的结构刚度与抗冲击韧性，尤其适配卡丁车行驶过程中频繁的颠簸、侧向离心载荷以及低速碰撞的受力场景。底盘前段延伸出的弯折管架为前防撞与前转向轮安装预留了充足的安装边界，管架的弯折弧度经过受力校核，发生正面碰撞时可通过管体的塑性变形吸收冲击能量，避免冲击力直接传递到驾乘区域。中部的框架区域为驾乘舱承载位，

　　横向布置的加强横管将主纵梁进行多段分隔，既可以作为座椅的安装固定支点，也能在侧向受力时避免主框架发生侧向扭曲，中部凸起的拱形管结构为转向传动机构预留了运动避让空间，防止转向过程中拉杆与底盘框架发生运动干涉。后段的延伸管架用于固定动力单元与后防撞结构，管架的连接节点全部采用满焊工艺处理，所有焊缝位置避开应力集中的弯折拐点，降低长期交变载荷下的焊缝开裂风险。从安装边界来看，底盘整体的宽度尺寸适配常规168-200cc排量卡丁车的轮距要求，纵向长度预留了不同身高驾乘人员的座椅调节空间，所有安装点位的管面都预留了平面焊接凸台，避免直接在圆管弧面打孔安装导致的固定螺栓松动、连接强度不足问题。底盘下部的管架平面距离地面的高度经过反复校核，

　　既保证了非铺装路面行驶时的通过性，也能将整车重心控制在合理区间，减少高速过弯时的侧翻风险。不同于民用乘用车的承载式车身结构，卡丁车底盘完全裸露无外层覆盖遮挡，所有管体的弯折半径统一，既降低了弯管加工的工艺难度，也便于后期使用过程中的损伤检测与构件更换，局部管体发生碰撞变形后可单独切管替换，无需整体报废框架。在结构受力设计上，主纵管采用壁厚稍大的无缝钢管，横向加强管采用壁厚稍薄的管材，在保证整体结构强度的前提下尽可能控制自重，提升整车的动力响应表现，框架的所有外露管端都做了封头处理，避免管体内部进入积水锈蚀，延长底盘的整体使用寿命。
