食品加工用不锈钢巧克力喷嘴结构设计

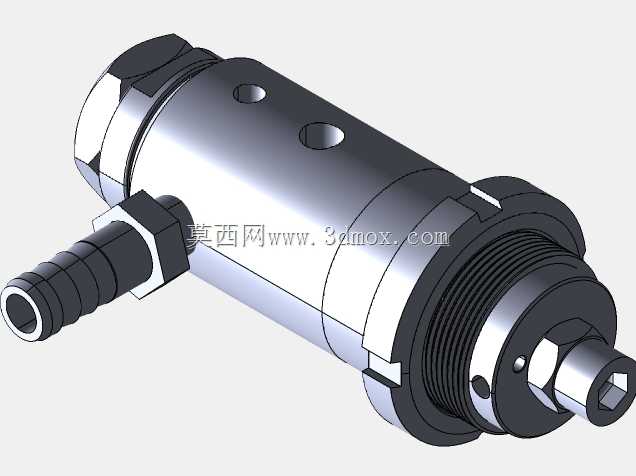

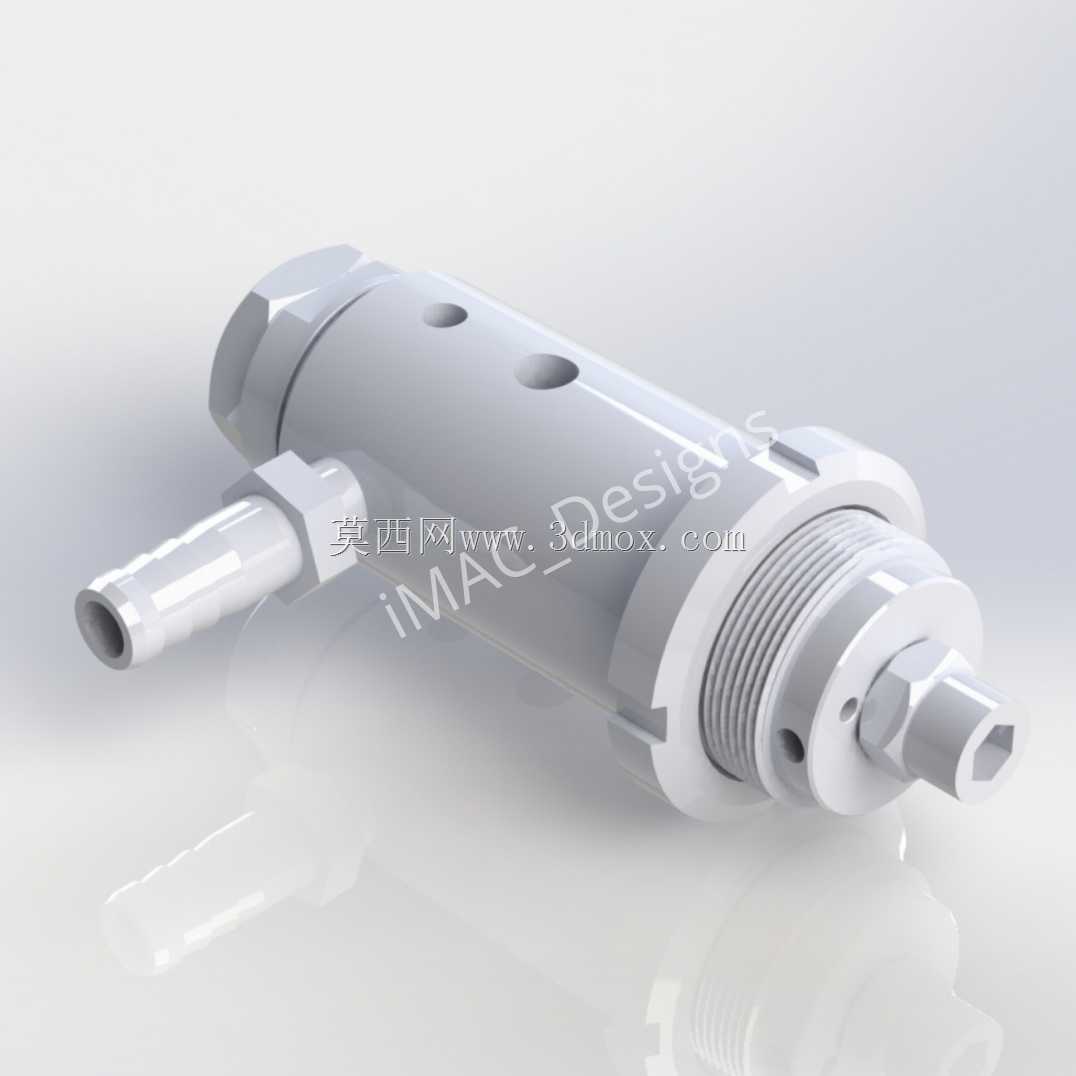

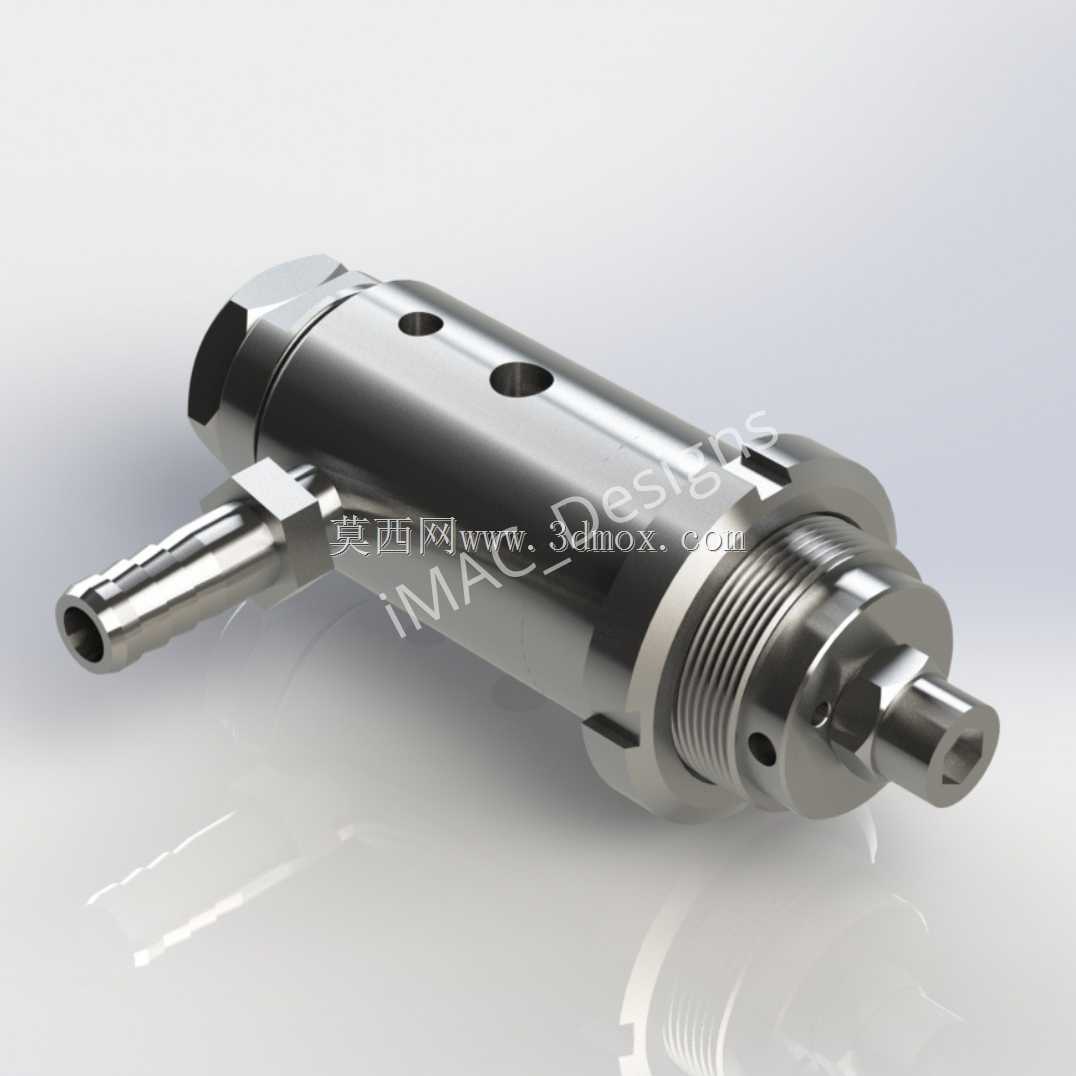

　　这款喷嘴主要应用于巧克力浇注生产线、糖果注馅设备、烘焙表面装饰工位等食品加工场景，核心作用是将恒温熔融状态的巧克力介质按照设定流量、喷射角度精准输送至指定工位，完成注芯、挂衣、拉花、点阵涂布等不同工艺动作，适配不同克重的巧克力成型需求，从单颗夹心巧克力的定量注馅，到整版烘焙产品表面的均匀淋面都能覆盖。从结构设计逻辑来看，整体采用一体式不锈钢棒料加工成型，没有多余的拼接焊缝，避免食品介质残留造成的卫生死角，完全符合食品接触构件的清洁要求。主体侧方设置的快插式接口用于接入恒温巧克力输送管路，接口处做了圆弧过渡处理，减少流体在管路转折处的阻力，避免巧克力因流速骤降出现温降凝结堵塞流道的问题。主体中段的两个径向通孔是安装定位孔，

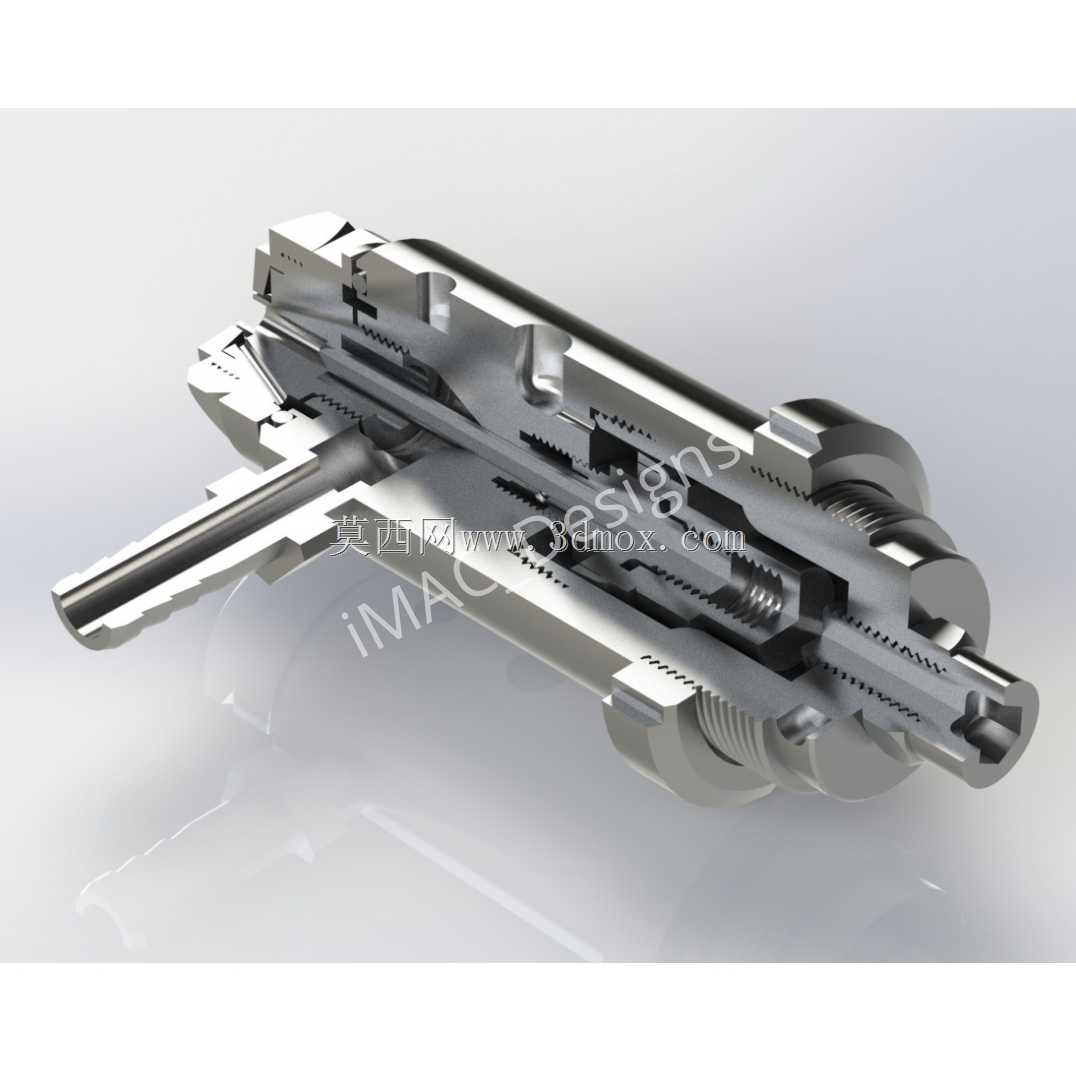

　　用于将喷嘴固定在浇注机的安装支架上，孔位公差控制在H7级别，保证多喷嘴并排安装时的位置一致性，避免各喷嘴出料位置出现偏差影响产品成型精度。主体一端的外螺纹结构用于调节喷嘴伸入工位的深度，可根据不同模具的型腔高度、产品的涂布位置调整旋入长度，调整到位后通过配套的锁紧螺母完成固定，适配不同规格的生产线工装。喷嘴出口端做了阶梯收窄的流道设计，流道内壁粗糙度控制在Ra0.8以下，减少巧克力流体在出口处的挂壁残留，保证每次喷射断料干脆，不会出现拉丝、滴漏的问题，避免多余的巧克力滴落在产品或输送带上造成原料浪费与清洁负担。设计过程中重点考虑了食品生产的CIP清洗需求，整个流道没有突变的直角结构，所有转角都做了R1以上的圆弧过渡，

　　清洗时高温清洗液可以无死角冲刷整个流道内壁，不会残留巧克力残渣导致批次生产时的微生物超标问题。安装边界方面，喷嘴整体长度控制在适配常规浇注机安装位的尺寸，最大外径不超过常规安装座的夹持范围，侧方接口的伸出长度不会和周边的管路、其他喷嘴产生干涉，安装时不需要对现有设备的安装支架做额外改造，可直接替换同规格的传统浇注喷嘴。实际使用中，该结构的喷嘴可适配不同粘度的巧克力介质，通过更换不同口径的出口端头，就能调整单孔出料流量，满足从细线拉花到大流量注馅的不同工艺需求，整体结构刚性充足，长期在恒温生产环境下工作不会出现形变，流道尺寸稳定性好，连续生产过程中出料精度波动可控制在允许的工艺公差范围内。
