双作用摆动式蒸汽动力传动结构

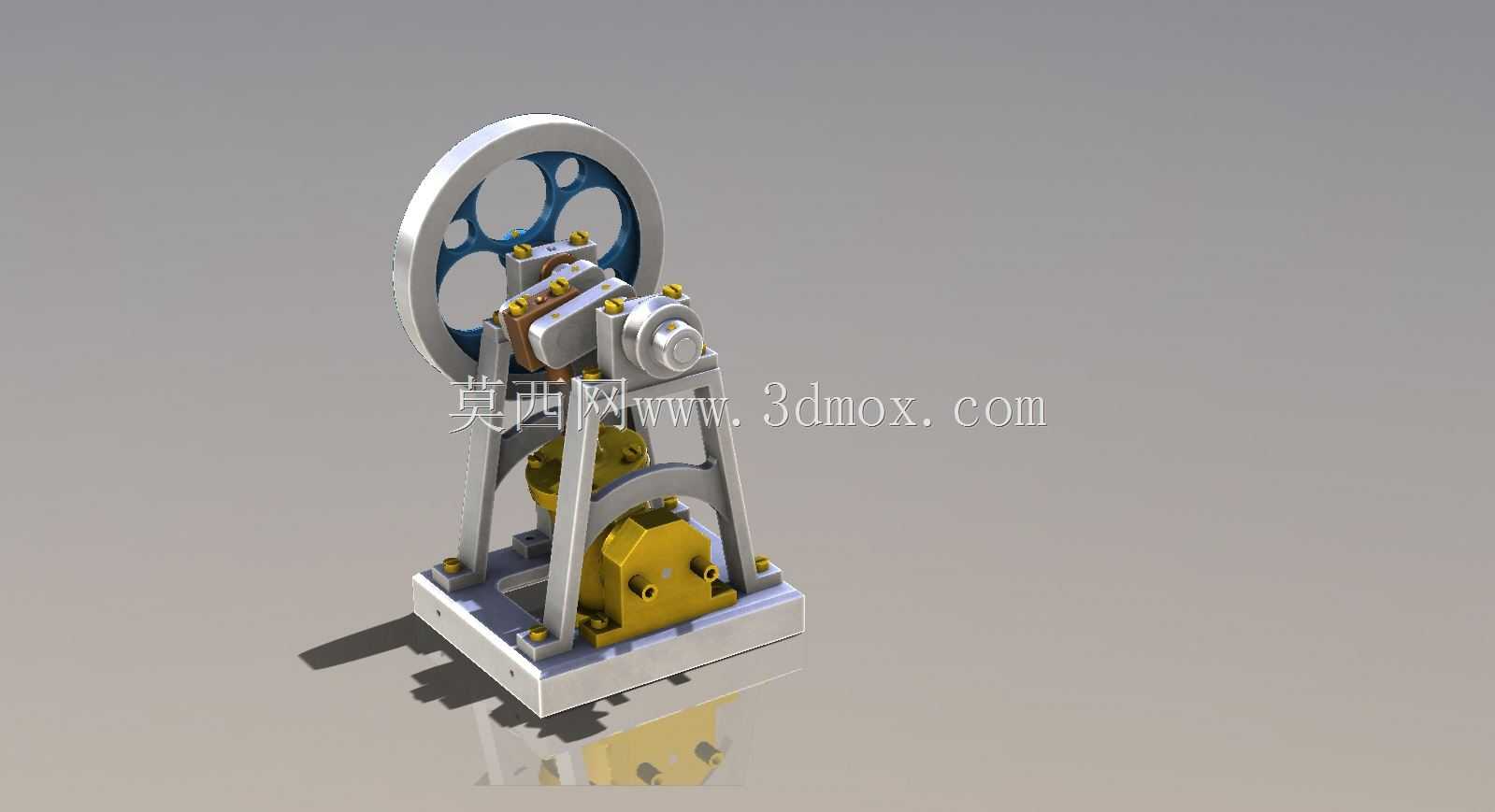

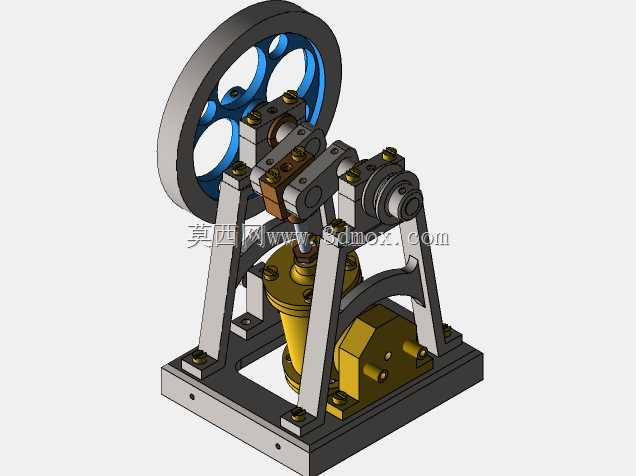

　　该结构为典型的往复式蒸汽动力转换装置，核心采用双作用摆动配气逻辑，可在蒸汽压差作用下完成连续回转运动输出，常被用于小型动力演示装置、教学实验台架以及复古动力模型的动力核心单元，也可作为微型蒸汽动力系统的动力发生端，适配低转速大扭矩的小型负载传动场景。从结构布局来看，整机采用立式框架式支撑结构，底部为整块安装基座，预留了四个对称分布的安装固定孔位，可直接通过螺栓固定在安装台面或配套支架上，安装时需保证基座平面度误差不超过0.1mm，避免运行过程中出现机架偏载导致的运动卡滞。上部的飞轮采用辐条式镂空结构，既保证了转动惯量满足运转平稳性要求，又尽可能降低了整机自重，飞轮与输出轴采用平键连接，轴系两端配置滑动轴承支撑，

　　减少回转过程中的摩擦损耗。核心的摆动配气模块集成在机架中部，缸体可绕固定销轴做小角度摆动，配合阀体上的配气槽道，交替向活塞两侧腔室通入高压蒸汽，推动活塞做往复直线运动，再通过曲柄连杆机构将直线运动转换为飞轮的回转运动，相比固定式缸体蒸汽机，摆动式结构省去了复杂的外置配气机构，整体零件数量减少近三成，装配难度更低，同时也缩小了整机的外形轮廓。设计过程中重点考虑了运动副的间隙匹配，活塞与缸筒的配合间隙控制在0.03-0.05mm，既保证蒸汽密封性能，又避免热态运行时出现胀死问题；摆动销轴与缸体铰接孔的配合采用间隙配合，表面做硬化处理，降低长期摆动带来的磨损。整机的安装边界需预留飞轮直径1.2倍的径向操作空间，

　　轴向方向需预留至少50mm的管路连接空间，用于接入蒸汽进排气管路，进汽端需配置稳压阀控制进汽压力在0.1-0.3MPa区间，避免压力过高导致结构过载损坏。在实际应用场景中，这类小型摆动式蒸汽机可搭配小型发电机组成微型热电演示系统，也可作为机械原理教学的演示教具，直观展示往复式动力的能量转换过程，结构上的模块化设计也方便使用者根据需求调整缸径、行程参数，适配不同的输出功率要求，所有运动部件均外露布置，方便观察运动逻辑，也便于日常的维护与润滑保养，各连接紧固件均采用防松设计，避免长期运转过程中出现紧固件松动导致的故障。
