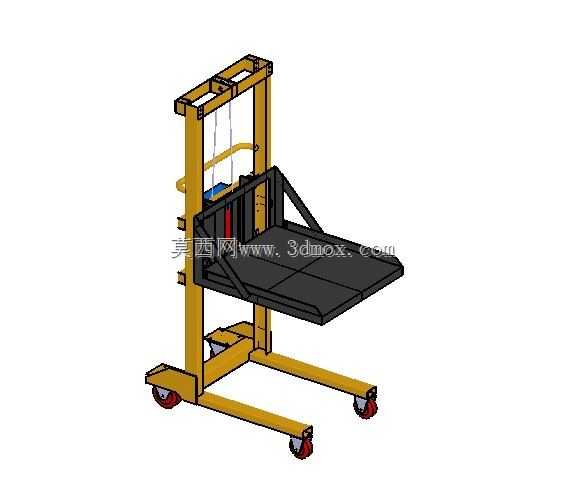

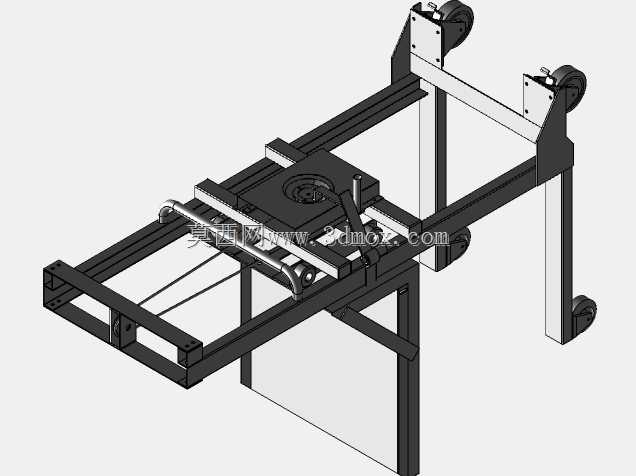

11kV-40kA真空断路器转运承载小车

　　在10kV级高压配电系统的开关柜运维、检修及设备安装作业中，这类承载小车是柜内真空断路器移出、转运、回装作业的核心配套工装，直接决定了重型断路器组件移位过程的操作安全性与对位精度，避免人工抬运带来的设备磕碰、人员砸伤风险，适配额定开断电流40kA等级的11kV真空断路器作业需求。从结构设计逻辑来看，整车采用低位叉腿式布局，叉腿可直接伸入高压开关柜底部的预留间隙，无需额外垫高或调整柜体地脚，承载平台的初始高度与断路器在柜内的安装基准面齐平，配合后侧的立式导向门架，平台可沿门架导轨做垂直方向的平稳升降，升降行程覆盖断路器从柜内导轨托举到脱离柜体、再下降到转运高度的全区间，升降导向采用双侧滑动配合结构，避免平台升降过程中出现侧倾、卡滞，

　　保证断路器极柱、操作机构等精密部件不受额外侧向力。行走部分采用前万向轮、后定向轮的脚轮配置，前轮带刹车锁定结构，当小车对位开关柜时，踩下刹车即可固定整车位置，避免对位过程中小车移位导致的插接件偏差，门架顶部设置有推拉扶手，扶手高度符合成年人立姿操作的人机工程尺寸，转运过程中操作人员可稳定掌控行进方向。承载平台采用带侧边限位的平板结构，平台表面做防滑处理，边缘设置有定位挡边，断路器放置到平台后可通过挡边限制横向位移，避免转运过程中设备滑落，平台与门架之间设置有斜向加强撑筋，保证满载状态下平台的挠度控制在允许范围内，不会因承重出现下沉变形。设计过程中充分考虑了高压配电室的通道边界，整车宽度适配常规高压柜前的操作通道宽度，

　　最小转弯半径满足配电室内部通道的转向需求，门架的竖向高度低于配电室常规梁下净高，不会在转运过程中触碰顶部桥架或照明设施，叉腿的外宽尺寸匹配主流中置柜、手车柜的底部开口尺寸，可直接推入柜内完成托举动作，无需额外适配过渡件。在实际作业场景中，当断路器需要做耐压试验、机构检修、触头检查时，操作人员只需将小车推至柜前锁定，调整平台高度与柜内导轨齐平，将断路器从柜内导轨平稳拉至小车平台，锁定平台位置后即可转运至检修区域，回装时反向操作即可完成精准对位，整个过程无需额外吊装设备，大幅缩短了高压柜的停电作业时长，也降低了吊装作业在狭窄配电室内的操作风险。
