微型断路器S201-C25结构设计

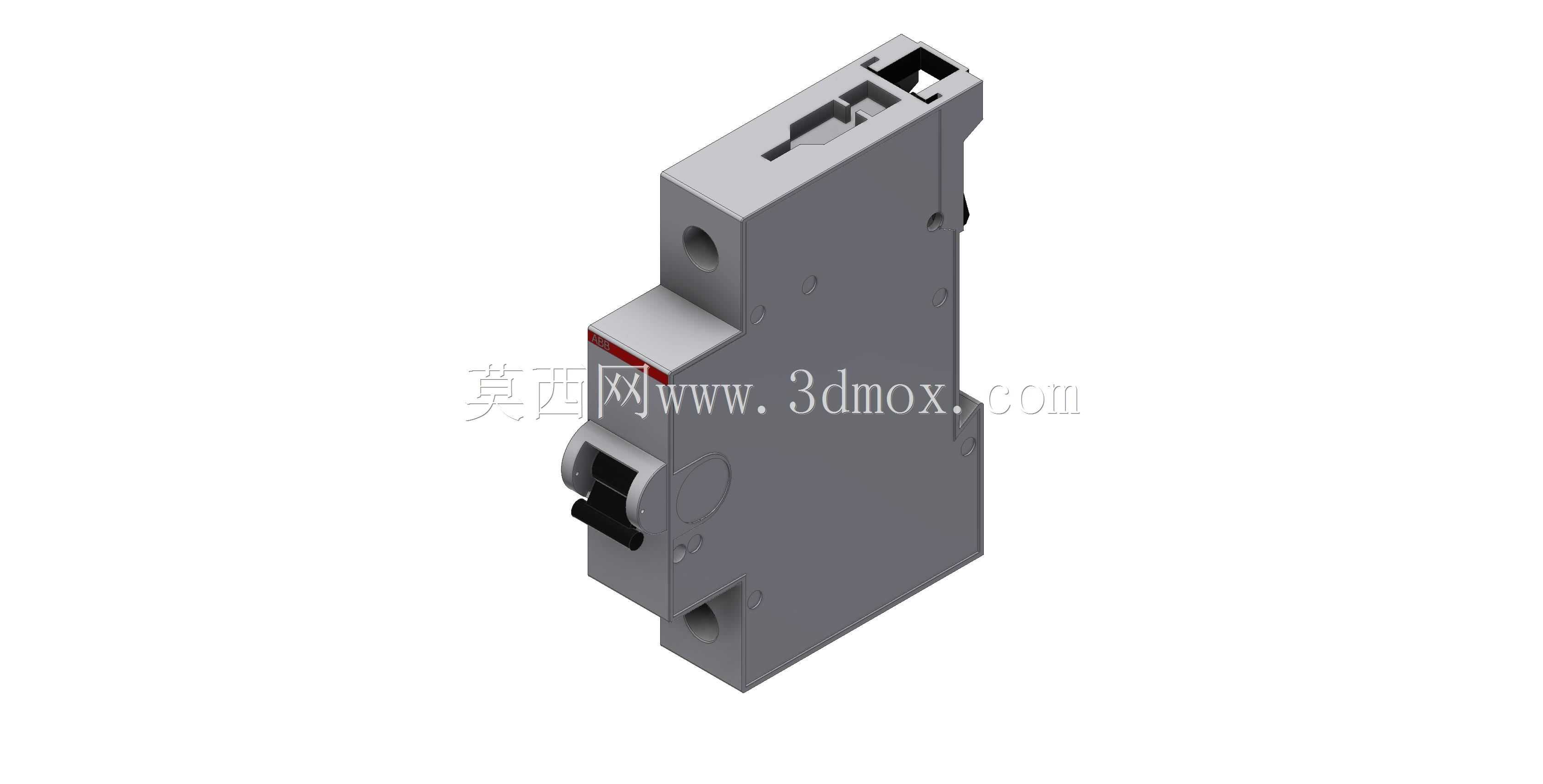

　　在低压配电盘、设备控制箱与楼宇照明回路的排布中，单极微型断路器是最常见的通断与保护元件。该模型还原的是1P宽度、C脱扣特性、额定电流25A等级的断路器外形与装配关系，可直接用于柜内布局校核、母排走向检查与操作空间验证。

　　从实际使用看，这类元件主要承担线路过载与短路保护，也可作为不频繁手动分合的隔离开关。前端手柄提供明显的合分位置指示，上端一般接进线，下端接出线，正面的红色指示块用于快速判断触点状态。在机床控制柜、自动化设备配电箱、住宅分户箱内，工程师需要同时排布多台同规格器件，因此三维模型的宽度、高度、深度以及进出线孔位置，直接决定线槽、汇流排、端子排和柜门的干涉情况。

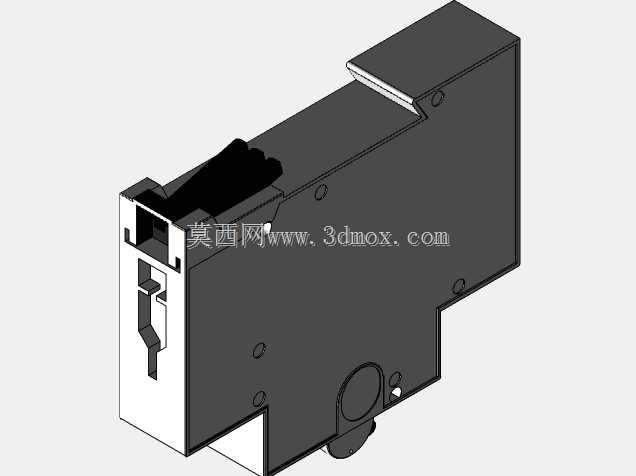

　　模型采用单极模块化壳体，主体为长方体阻燃塑料外壳，侧面预留与相邻断路器拼接的定位结构，背部带有标准35mm DIN导轨卡扣。设计时重点还原了壳体的分模线、散热孔、手柄凹槽、螺丝孔位与端部接线端子腔，这些细节在二维图纸中往往难以完整表达。通过三维装配，可以检查手柄拨到分闸位置时是否与柜门或线槽冲突，也能确认接线螺钉所需的螺丝刀操作空间。

　　外形边界方面，单极器件宽度通常按一个模数控制，适合在有限柜内宽度下密集排列；高度方向需考虑上下母排或导线弯曲半径，深度方向则要避开柜内安装板与背板之间的走线空间。模型中背部卡扣的位置和弹性结构被简化表达，但保留了与导轨配合的关键轮廓，足以支持安装干涉检查。前端操作面略低于壳体上沿，可在多台并排时减少误碰，同时为标签标识留出位置。

　　结构建模思路围绕电气柜布局需求展开，而非单纯外观复刻。壳体上的圆形凹位、端部接线孔、顶部槽口和侧面卡扣均按实物比例建立，保证在装配体中能够进行真实的空间占位。手柄处于闭合状态时，其顶部轮廓与壳体形成连续表面；若用于动画或检修模拟，可将手柄作为独立零件设置旋转角度，展示分闸、合闸和脱扣三种位置。

　　在设备选型阶段，结构工程师常把此类模型放入总装，核对配电箱内断路器、漏电附件、汇流排和零线端子的相对位置。25A规格常用于普通动力支路、照明回路或小容量负载，C型脱扣特性适合感性负载与常规混合负载。模型虽然不包含内部脱扣器、双金属片和磁脱扣线圈，但外部接口完整，能够满足柜体设计、线束布置和操作人机校验。

　　建模时还需注意壳体表面的细小特征：顶部用于安装状态观察或指示的窗口、侧面用于机械联锁或拼接的卡槽、底部与导轨接触的支撑边。这些特征决定了模型在工程图中的投影是否准确，也影响BOM层级划分。若用于渲染展示，可将壳体设为浅灰色哑光塑料，手柄采用对比色，金属接线件保留轻微反光，以增强真实感。

　　对于三维从业者而言，这类低压电器模型的价值不在复杂曲面，而在尺寸链与装配边界。多台断路器并排时，累计宽度、手柄间距、接线螺钉高度和母排穿孔位置都需要逐项核对；背部导轨槽与安装板之间的距离，也会影响线槽盖能否正常开启。通过该模型，可以在投产前发现柜门关闭干涉、导线弯曲半径不足、螺丝刀操作空间不够等常见问题，从而减少柜体返工。

　　整体而言，该模型以工程应用为目标，保留了微型断路器在配电场景中的关键外部结构，适合用于低压柜布置、设备电气箱建模、安装空间校核以及产品展示。其简洁的几何构成也便于后续修改参数，扩展为不同额定电流、不同极数或带附件的断路器系列。
