双极结构微型断路器三维结构设计

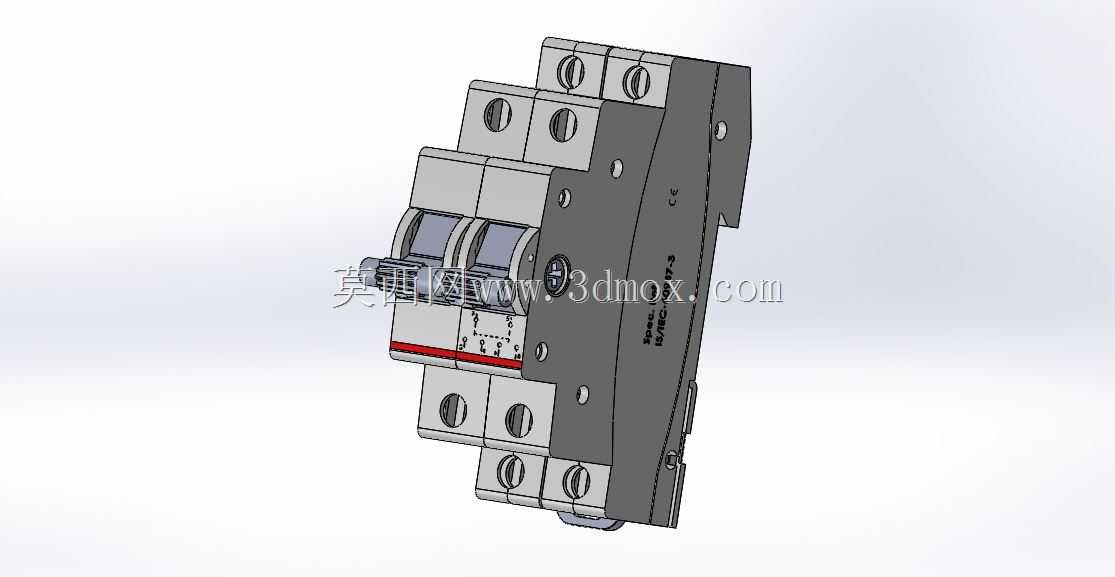

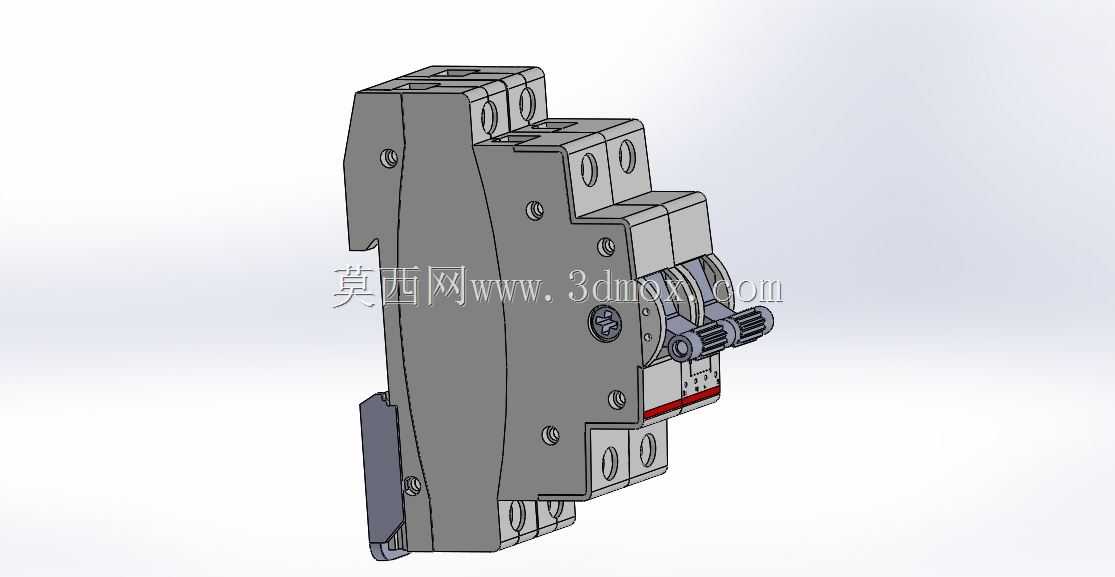

　　这款双极微型断路器的结构设计，核心围绕终端配电场景的实际使用需求展开，日常多见于民用住宅入户配电回路、小型工业设备末端供电支路、商用办公场所的照明与插座配电回路中，承担线路过载、短路故障时的快速分断保护功能，同时可作为回路日常手动通断操作的操作元件，避免线路因过载发热引发绝缘老化、起火等安全隐患。从结构设计逻辑来看，双极结构可同时断开相线与中性线，相比单极产品在检修场景下的安全冗余度更高，能彻底切断回路两端的电位连接，避免中性线异常带电带来的触电风险。建模过程中优先还原了产品的安装适配边界，整体采用标准35mm导轨卡装结构，壳体侧面预留的卡扣结构与现有DIN导轨的尺寸公差完全匹配，安装时无需额外打孔固定，直接卡入导轨即可完成装配，

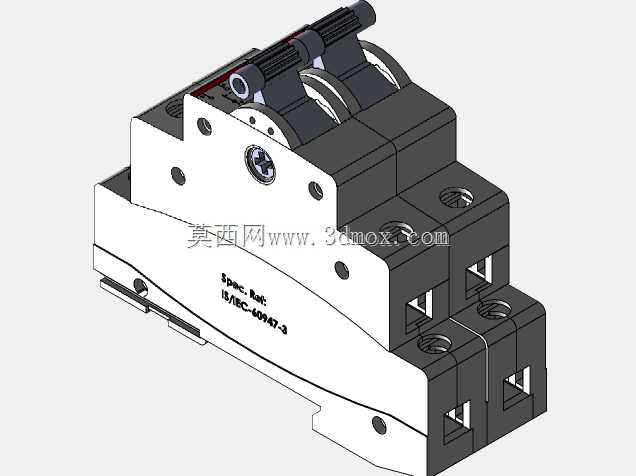

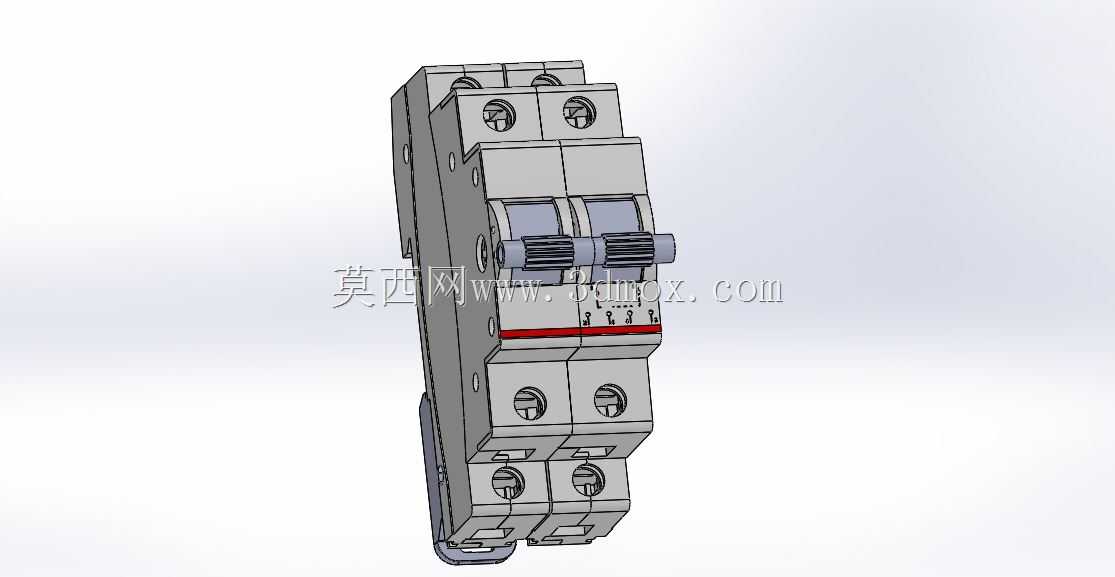

　　相邻产品拼装时的侧边间隙控制在0.2mm以内，可适配标准PZ30等常规终端配电箱的安装位排布，不会出现多台产品拼装后超宽无法装入箱位的问题。外形尺寸上严格遵循终端电器的模数化设计规范，单极宽度对应18mm标准模数，双极整体宽度控制在36mm，上下进出线端的接线孔位置、接线螺钉的操作空间都做了对应还原，接线时可容纳最大6平方毫米的铜芯导线接入，螺钉拧紧行程预留足够操作空间，不会出现接线时螺丝刀与相邻元件干涉的问题。功能结构层面，模型还原了操作手柄的行程角度、脱扣机构的联动位置、灭弧室的排布空间，操作手柄处于分闸、合闸位置时的角度差符合实际产品的操作手感区间，内部脱扣机构的联动杆件位置做了对应简化还原，

　　可直观展示故障电流触发时脱扣机构带动动触头快速分断的动作逻辑，进出线端的接线端子、压线板结构也做了细节还原，能清晰看到导线接入后的压紧固定方式。壳体表面的散热筋、标识刻印位、产品固定卡扣的细节都做了对应呈现，可直接用于配电场景的三维布线仿真、配电箱装配干涉检查，也可作为低压电器结构设计的参考样件，帮助设计人员快速掌握模数化终端电器的尺寸边界与结构排布逻辑，在做配电柜体三维布局时直接调用即可完成排布验证，无需重新测绘实物尺寸。
