单极微型断路器结构设计三维数模

　　在民用住宅终端配电、工业控制柜末端回路、小型设备电控系统的支路保护场景中，单极微型断路器是应用频次极高的保护类元件，主要承担单相回路的过载、短路故障分断功能，同时可作为回路日常通断操作的手动开关使用，相比传统熔断式保护装置，具备故障后可复位、分断参数稳定、动作状态直观的优势，无需更换熔芯即可快速恢复供电，大幅降低低压配电系统的运维成本。

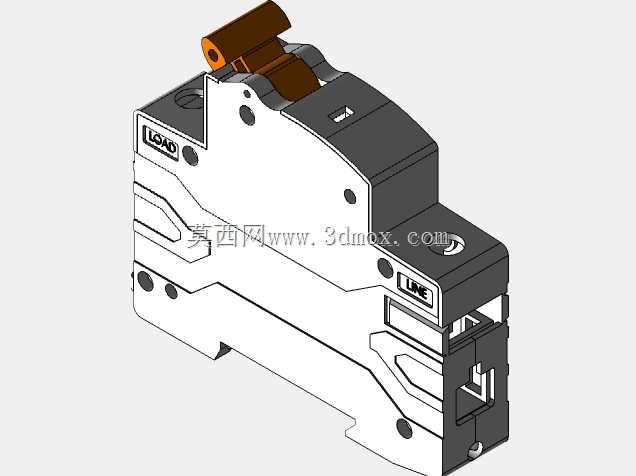

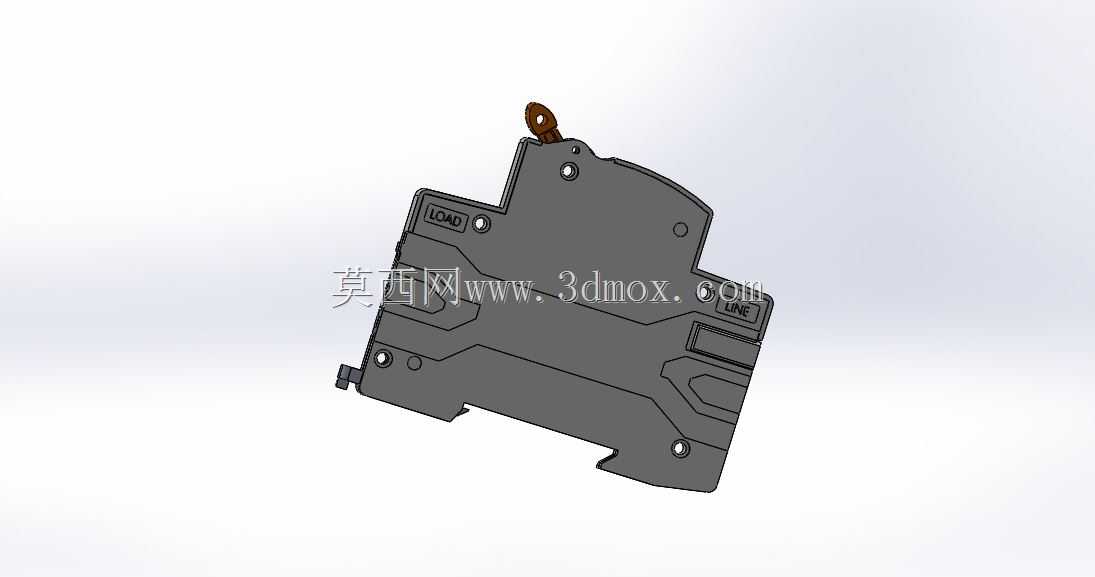

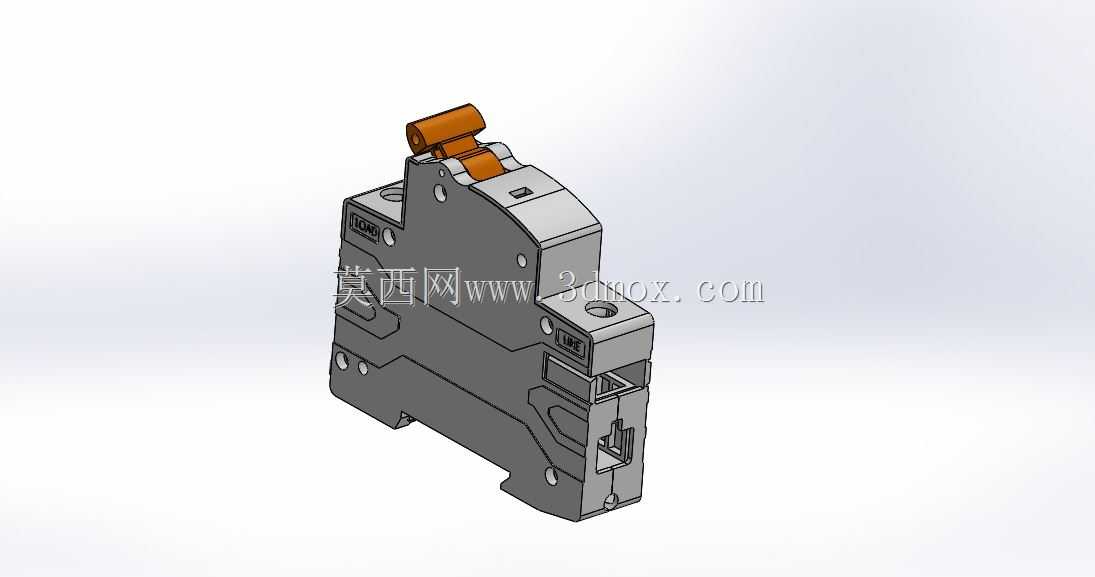

　　本次建模过程中，首先梳理了单极微断的核心功能逻辑：内部包含热脱扣、电磁脱扣两套动作机构，热脱扣模块匹配线路长期过载的电流热效应特性，通过双金属片受热形变触发脱扣，电磁脱扣模块则针对短路瞬间的大电流冲击，依靠电磁吸力快速推动机构分断，建模时完整还原了操作手柄、锁扣、触头、灭弧室、接线端子的相对装配位置，各运动部件的行程间隙参考行业通用微断的实际装配公差设置，确保虚拟装配下无干涉，操作手柄的扳动角度与实际产品的分合位置对应，可直观展示断路器的通断状态切换过程。

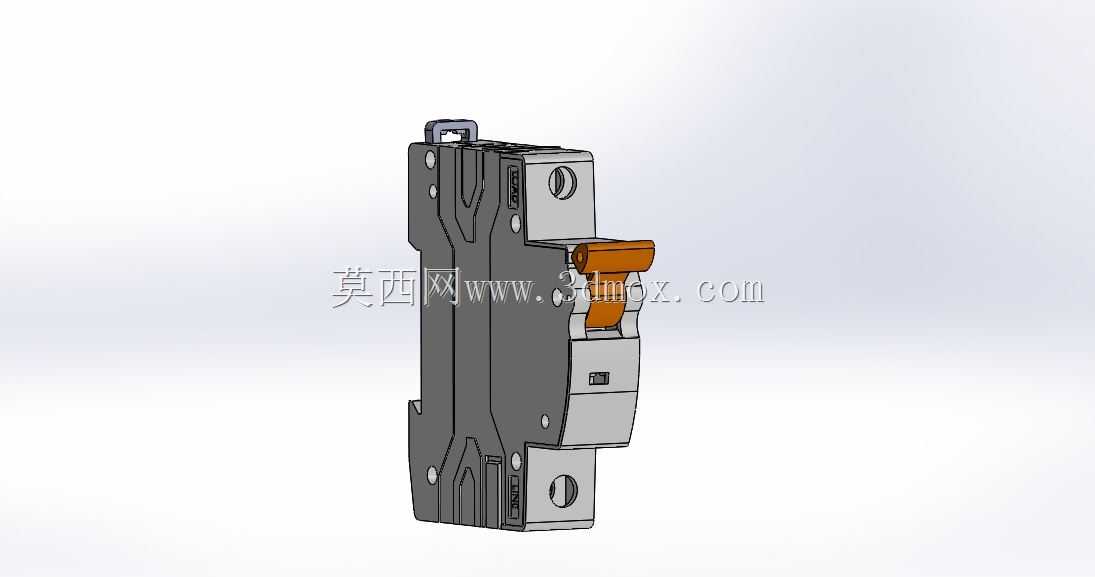

　　外形尺寸方面，该单极微断采用标准模数化设计，宽度匹配常规终端配电箱的1P模数尺寸，安装结构适配行业通用的TH35mm标准导轨，背部的导轨卡扣结构做了细节还原，安装时的卡入行程、卡扣弹性形变空间均按照实际产品的安装逻辑设置，进出线端子的位置、接线螺丝的行程空间符合常规接线操作的空间需求，端子处的压线板结构可适配不同线径的铜导线压接需求，外壳的散热筋、分合指示标识位置、操作手柄的防滑纹理都做了对应还原，灭弧室的栅片结构也按照实际微断的灭弧逻辑排布，可用于低压配电系统的三维布局仿真、电气柜装配干涉检查、教学演示场景的结构展示，也可作为同类低压电器产品改型设计的基础参考模型，帮助设计人员快速完成配电回路的元件排布验证，提前排查安装空间、接线操作空间不足的问题。
