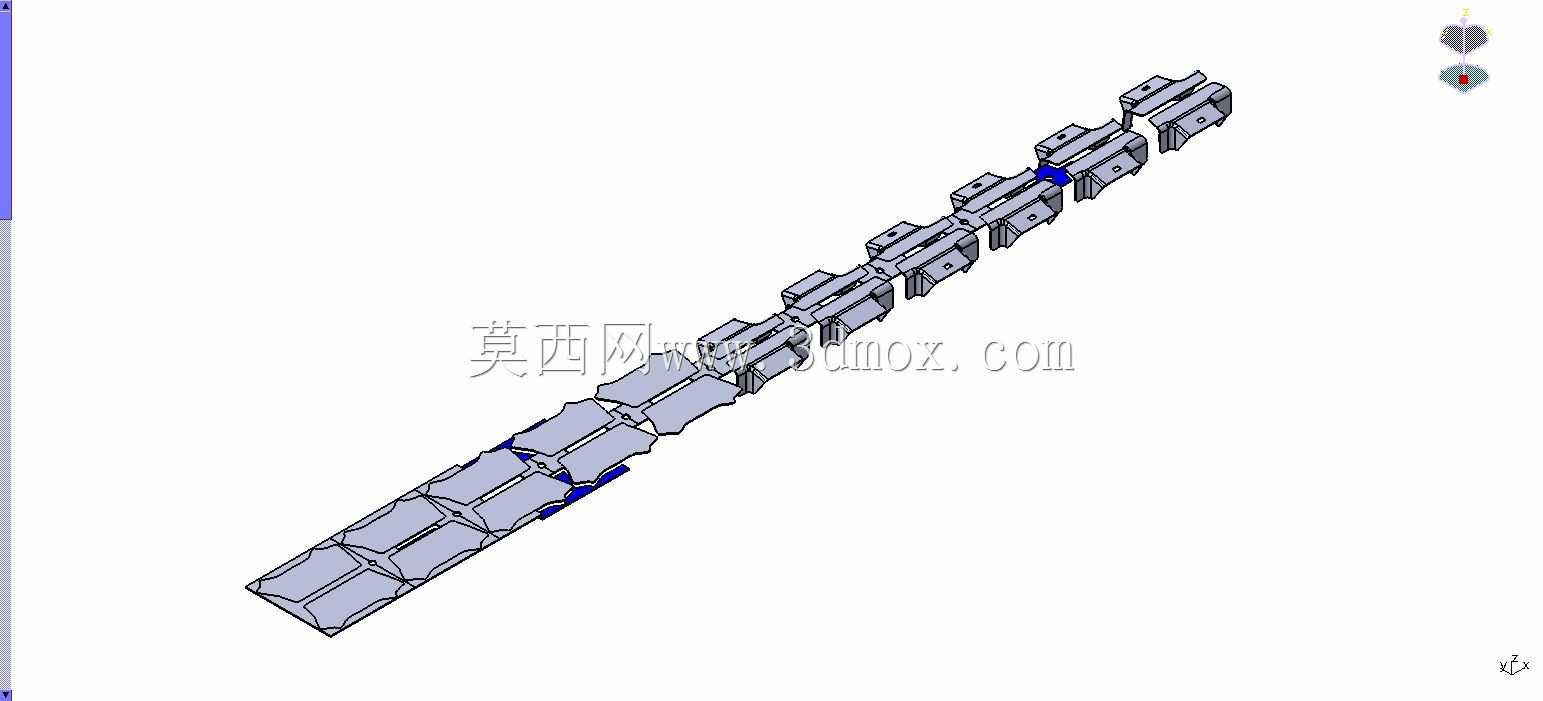

长条形模块化带布局传感安装组件结构

　　这类长条排布的模块化传感安装结构，多应用在自动化生产线的物料输送段、长距离工位检测场景中，比如包装流水线的多工位物料到位检测、物流分拣线的连续位置识别、电子组装线的多节点状态采集环节，能在狭长的安装空间内完成多点位的传感元件排布，解决单传感器覆盖范围不足、多点检测时安装零散的问题。从结构设计来看，整体采用串联式模块化单元拼接的思路，每个单元预留了传感元件的安装位，相邻单元通过铰接式连接结构组合，可根据实际检测长度灵活增减单元数量，适配不同长度的检测工位需求，单元之间的连接结构预留了走线空间，传感线缆可沿组件内部排布，避免外露线缆被生产环境中的杂物剐蹭、被输送物料勾挂，提升布线整洁度与线路使用寿命。组件的安装边界设计上，

　　整体为窄长型结构，宽度方向尺寸紧凑，可直接安装在输送机侧梁、设备机架的窄幅安装面上，不需要额外占用过多的设备横向空间，对于现有生产线的改造升级场景十分友好，不需要对原有设备机架做大规模的裁切改动，只需通过单元两端的固定孔位即可完成锁紧固定。每个单元的传感安装位设计了可调结构，可根据实际检测需求调整传感元件的探测角度与伸出长度，适配不同高度、不同反射特性的被测物体，避免因被测物尺寸差异导致的检测漏检、误触发问题。在实际使用过程中，这类组件可替代零散安装的多个独立传感器支架，减少现场安装时的支架定位、打孔工作量，统一的排布结构也能让检测点的间距保持一致，对于需要等间距检测的场景，比如定长物料裁切、等距工位触发等工况，

　　可直接通过单元拼接保证检测点间距精度，不需要反复测量调整每个传感器的安装位置。组件的结构受力设计上，每个单元的主体采用等强度的截面造型，在保证整体刚性的前提下尽可能降低自重，长距离拼接后不会出现中部下垂变形的问题，保证每个检测点的位置精度，避免因组件变形导致传感探测位置偏移，影响检测可靠性。连接部位的铰接结构还预留了小角度的偏转余量，可适配带有一定弧度的安装面，比如弧形输送段的检测需求，不需要单独定制弧形支架，通过调整单元间的偏转角度即可贴合安装面，拓展了组件的适用场景。
