多色分层带布局安装基板结构设计

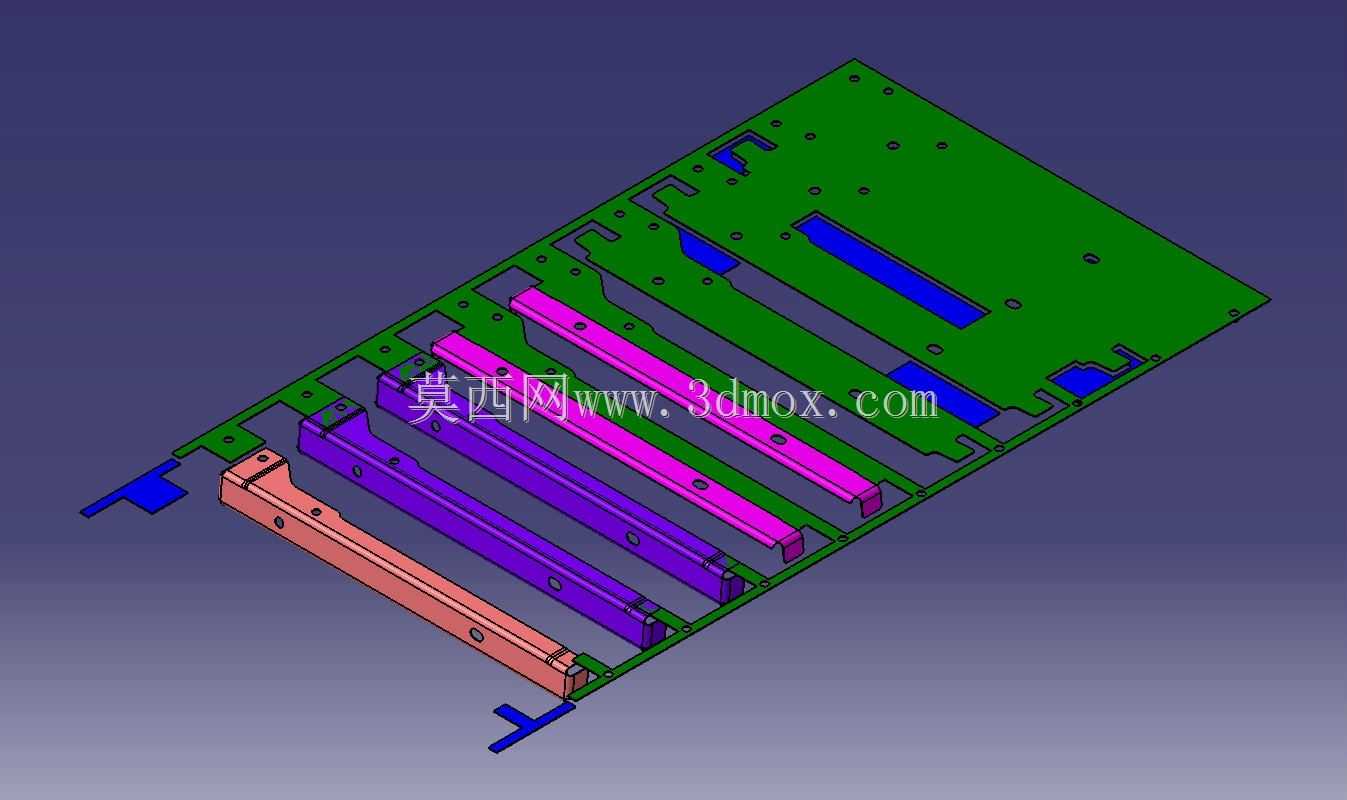

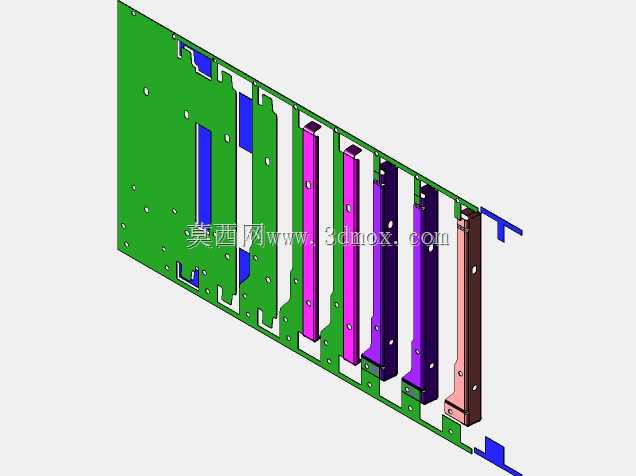

　　这款带布局安装基板主要应用于电子检测、精密装配类设备的内部载料工位，承担带状物料的承载、定位与导向功能，是带状物料输送、检测工序中保障物料走带精度的核心结构件。从结构设计来看，基板主体采用平板式基底作为承载基础，基底上按照带状物料的走带路径依次排布多组不同功能的限位、压合与导向构件，不同功能的构件采用差异化的色彩区分，既便于生产装配阶段的零件识别，也能在后期设备维护时快速定位对应功能组件，降低拆装排查的难度。基底板面预留了多组阵列式安装孔位，孔位的位置公差控制在±0.02mm范围内，可适配不同规格的检测传感器、压料组件的安装需求，无需额外二次打孔加工，能缩短设备组装的调试周期。走带路径上的多组长条状压条构件，

　　按照物料走带的张力分布梯度设置不同的压紧高度，靠近进料端的压条预留0.3mm的间隙，避免带状物料进料时出现卡滞，靠近检测工位的压条间隙控制在0.1mm，保障物料在检测区域的平面度，避免因物料翘曲导致检测精度下降。基板侧边设置的异形凸耳结构为安装定位基准，凸耳上的定位孔与设备机架上的定位销采用H7/g6的间隙配合，安装时可快速完成基板的位置校准，重复安装定位精度可达0.05mm以内，满足快换工位的使用需求。走带路径末端设置的蓝色导向舌片，采用圆弧过渡结构，可避免带状物料在出料端出现刮边、折损的问题，适配厚度在0.1-0.5mm区间的柔性带状物料输送。各压条构件与基底之间采用沉头螺钉连接，沉头孔的深度经过精确计算，

　　螺钉安装后顶面与压条表面齐平，不会突出表面干涉物料走带。基板整体的安装边界尺寸适配常规200mm幅宽的设备安装工位，厚度方向的总尺寸控制在25mm以内，不会占用过多的设备内部竖向空间，可兼容紧凑型检测设备的内部布局需求。设计阶段针对走带路径的转角位置做了圆角优化，所有与物料接触的棱边都做了R0.5的倒圆角处理，避免尖锐棱边划伤带状物料表面，尤其适用于柔性印刷线路板、薄膜类传感器带材的输送定位场景。
