工业设计协会手动螺旋压合工具结构

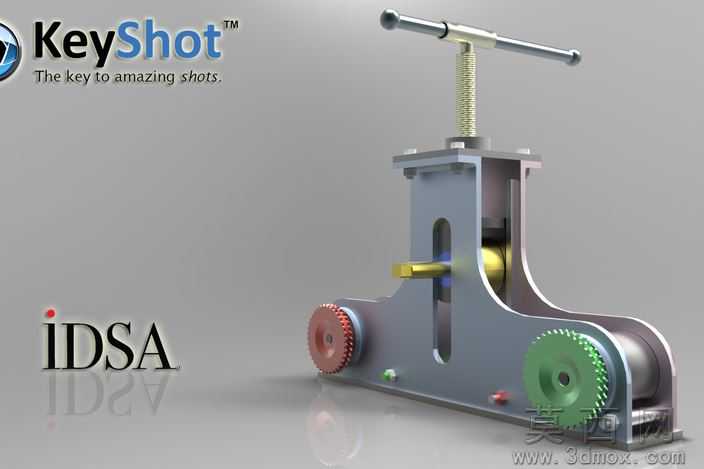

该作品为手动螺旋压合类工具的三维建模设计，整体采用立式C型开式机架结构，建模过程中严格遵循机械加工的公差规范，对各部件的装配间隙、配合关系做了精准还原。模型主体机架采用灰铸铁质感的哑光金属材质，表面做了细微的喷砂纹理处理，还原铸造件的真实质感，机架侧边开设长条形减重观察槽，既减轻整体重量，也可直观观察内部传动结构的运行状态。顶部的螺旋施压机构采用梯形丝杠结构，搭配T型防滑转动手柄，手柄表面做了滚花纹理建模，丝杠部分还原了梯形螺纹的完整齿形结构，转动手柄时可带动丝杠实现竖直方向的进给施压动作。传动部分采用双齿轮副结构，分别为红色直齿轮与绿色直齿轮，建模时还原了渐开线齿形的完整轮廓，齿轮与中部的黄铜色传动轴做了同轴配合，传动轴端部设置拨杆结构，可通过齿轮传动实现辅助进给调节。底部基座设置两个小型定位按钮，分别为红绿两色，建模时还原了按钮的圆弧倒角与装配间隙，基座底部做了防滑垫结构的细节处理。渲染环节采用KeyShot渲染器，使用三点布光方案，主光从侧上方45度角打亮主体结构，补光弱化机架阴影区域的死黑问题，轮廓光勾勒机架边缘的金属质感，背景采用渐变灰色背景突出主体，地面添加微弱的反射效果增强空间感，各部件材质区分明确：金属机架的哑光铸铁质感、丝杠的光亮镀锌金属质感、齿轮的彩色工程塑料质感、传动轴的黄铜金属质感都做了精准的材质参数调节，粗糙度、金属度、反射参数都对应真实材料的物理属性设置。设计思路上兼顾了手动工具的操作易用性与结构稳定性，C型机架的开式结构方便取放待压合工件，顶部螺旋机构提供足够的压合力，侧边齿轮传动结构可实现微调进给，整体结构紧凑，各部件无干涉，装配关系符合机械设计的规范要求，可直接用于手动压合类工装的结构参考与教学演示。
