1英寸BSPF螺纹高速钢加工模具

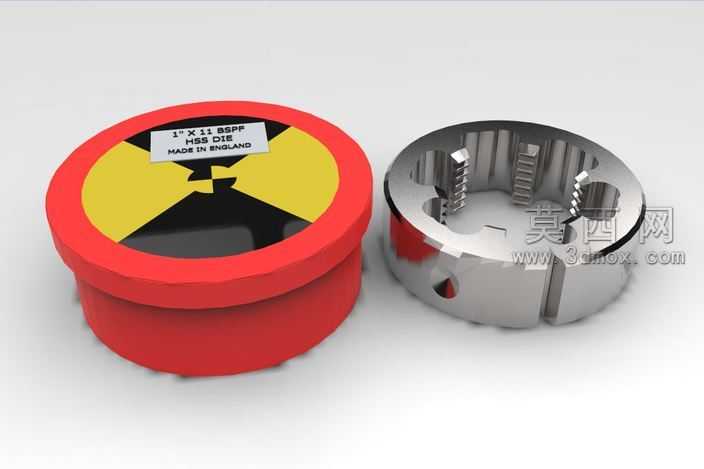

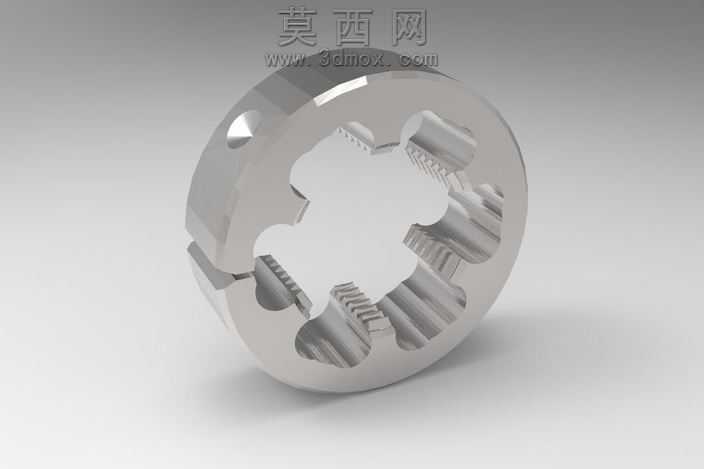

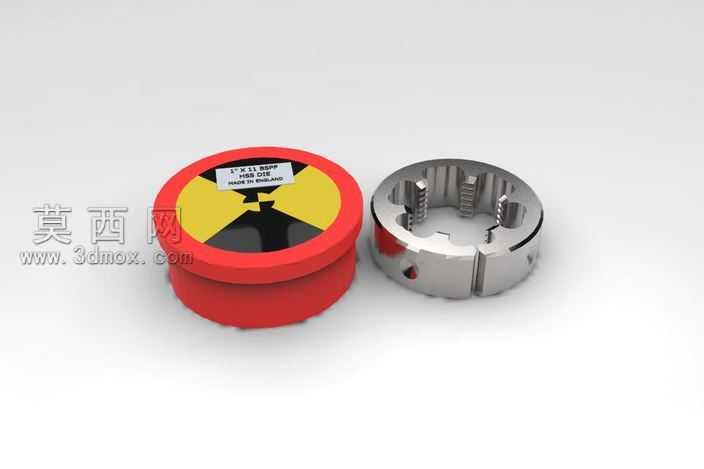

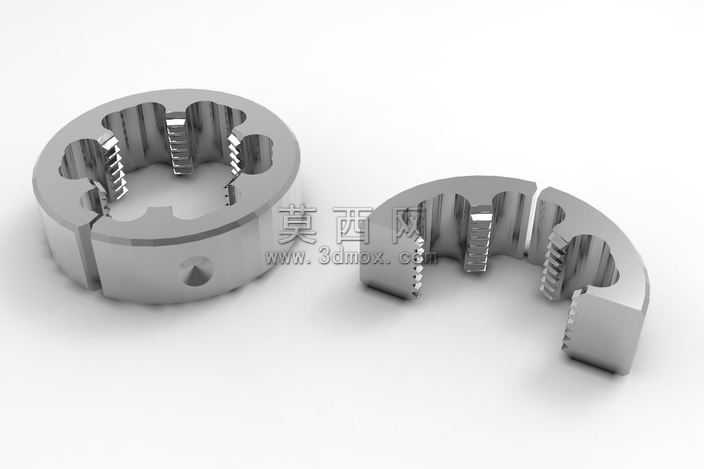

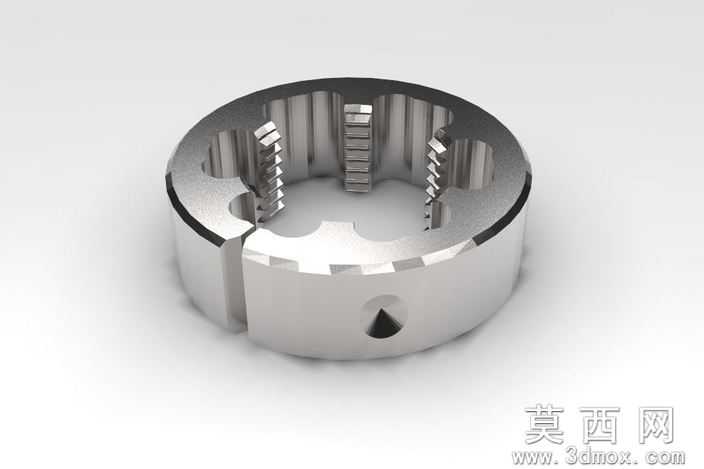

本套三维模型为1英寸BSPF管螺纹加工用高速钢模具，整体采用分体式结构设计，分为模套与模芯两个核心部件，建模过程中严格遵循英制管螺纹的加工公差标准，对模芯内部的切削齿形、排屑槽、定位卡口等结构进行了1:1的参数化还原。建模阶段首先通过草图绘制模芯的基准轮廓，以旋转命令生成模芯基体，再通过扫描切除命令逐一生成各道切削齿，齿形角度、齿距、齿深均严格匹配BSPF螺纹的规范参数，同时在模芯侧壁设计了均匀分布的排屑缺口，保证加工过程中金属碎屑能够顺利排出，避免卡屑损伤螺纹表面。模套部分采用包覆式结构设计，与模芯采用过盈配合的装配关系，建模时对模套的外圆防滑滚花、端面标识区域都做了精细化建模，滚花纹理采用阵列命令生成，还原了真实模具的防滑握持结构。材质渲染阶段，模芯部分赋予高速钢材质，调整金属粗糙度参数模拟高速钢淬火后的哑光金属质感，对切削刃部位做了轻微的高光处理，体现刃口的锋利度；模套部分赋予红色工程塑料材质，添加轻微的磨砂质感，还原工业级模具套的绝缘防滑外观，同时在模套端面的标识区域制作了模拟的产品参数标签，标签内容包含螺纹规格、产地信息，增强模型的真实感。结构设计上充分考虑了实际使用的装配需求，模芯与模套的同轴度公差在建模时通过基准轴约束严格控制，保证模具安装到套丝工具上后不会出现偏心，避免加工出的螺纹出现歪牙、烂牙等问题。整体模型装配关系清晰，各部件之间无干涉，既可以用于模具加工的生产参考，也可作为五金工具类产品的展示素材，模型的结构细节完整还原了实物模具的功能设计，每一处结构都对应实际使用中的功能需求，没有冗余的装饰性设计，完全符合工业模具的实用性设计原则。
