UCP308立式带座外球面轴承结构

　　在各类输送线、农业机械、轻工包装设备、小型风机的轴系布局中，这类立式带座外球面轴承是极为常见的支撑部件，很多一线结构工程师在做中低速、载荷不算极端的轴系设计时，都会优先选用这类成熟的标准件，省去自行设计轴承座、加工密封槽、配套轴承安装定位的繁琐步骤。从实际使用场景来看，这类轴承单元不需要复杂的安装基座，只要在安装机架上加工出对应螺栓孔的平面，就能直接完成固定，对安装面的加工精度要求远低于分体式轴承座，非常适合现场改造、中小型设备的快速装配场景，不少食品输送线、小型木工机械的辊筒支撑端，用的都是同结构的轴承单元。

　　从结构设计逻辑来看，这个单元把外球面球轴承和铸造立式轴承座整合为一体，轴承内圈带有顶丝结构，装配时只要把轴穿入内圈孔，拧紧顶丝就能完成轴与轴承的周向固定，不需要额外加工轴肩、锁紧螺母定位，对轴的加工精度要求也更低，普通冷拉圆钢只要外径公差在适配范围内就能直接使用。轴承自带的密封结构能在多粉尘、有少量飞溅的工况下阻挡杂物进入轴承滚道，日常维护时只要通过注油嘴定期补充润滑脂，就能保证较长的使用寿命，不需要频繁拆解更换。

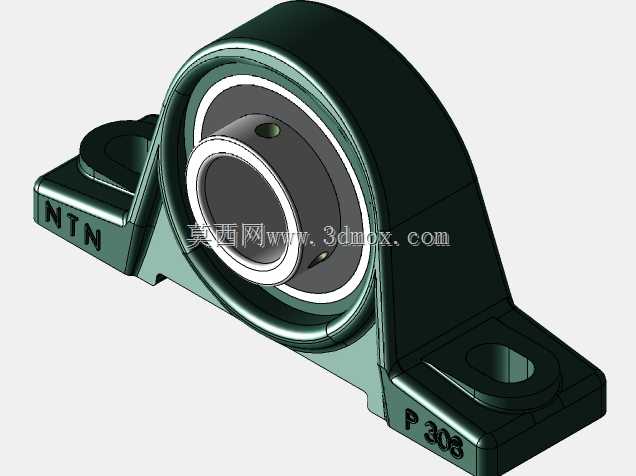

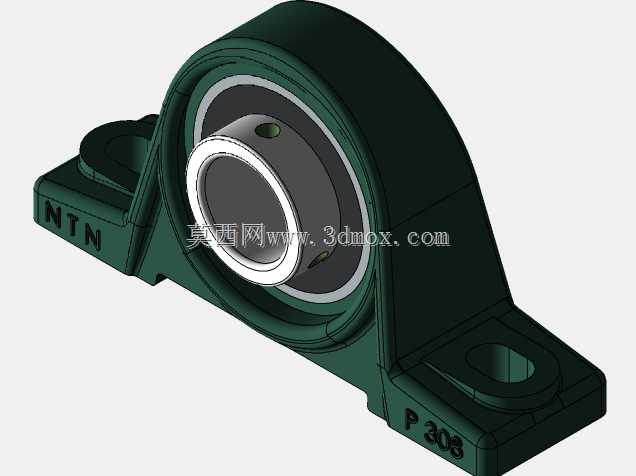

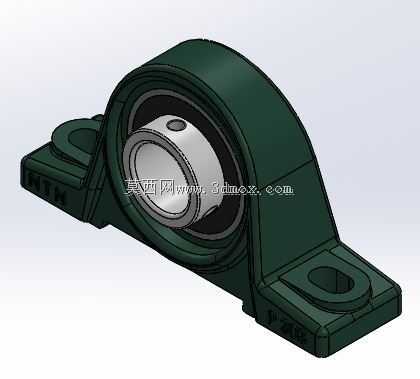

　　从安装边界来看，这类立式轴承座的两个安装脚为对称布局，安装孔为长圆孔设计，允许装配时在一定范围内调整中心距，补偿轴加工或者机架焊接带来的少量位置误差，避免强行装配带来的轴承附加载荷。轴承座本体为铸铁材质，具备足够的刚性来承受径向载荷为主的受力，同时能承受少量的轴向窜动，适配轴系运行中因为热胀冷缩带来的少量位移。建模过程中需要重点还原轴承内圈的顶丝孔位置、安装脚的长圆孔尺寸、轴承座中心高、安装孔的孔距这些关键选型参数，这些尺寸直接决定了选型后能不能和现有轴系、机架完成匹配，要是建模时这些配合尺寸出现偏差，后续出工程图或者做装配干涉检查时就会出现问题，导致实际采购的零件装不上。另外建模时也还原了轴承外圈与座孔的球面配合特性，这类结构本身允许轴承内圈相对于座体有少量的角度偏摆，能补偿轴的挠曲变形或者安装时的同轴度误差，这也是这类带座轴承在对中精度不高的设备上被广泛使用的核心原因，很多新手工程师做设计时容易忽略这个调心特性，把轴系的同轴度公差卡得过严，反而增加了不必要的加工成本。在做整机装配仿真时，这个轴承单元可以作为一个独立的子装配体调用，不需要拆分每个滚动体做细节建模，除非是做轴承本身的力学性能分析，常规的设备布局设计只要保证外部安装尺寸、配合轴径准确，就能满足设计需求，大幅提升建模效率。
