立式带安装底座支撑型轴承固定支座结构

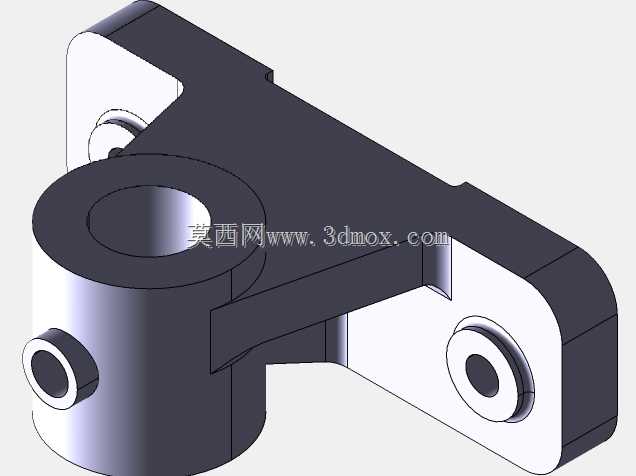

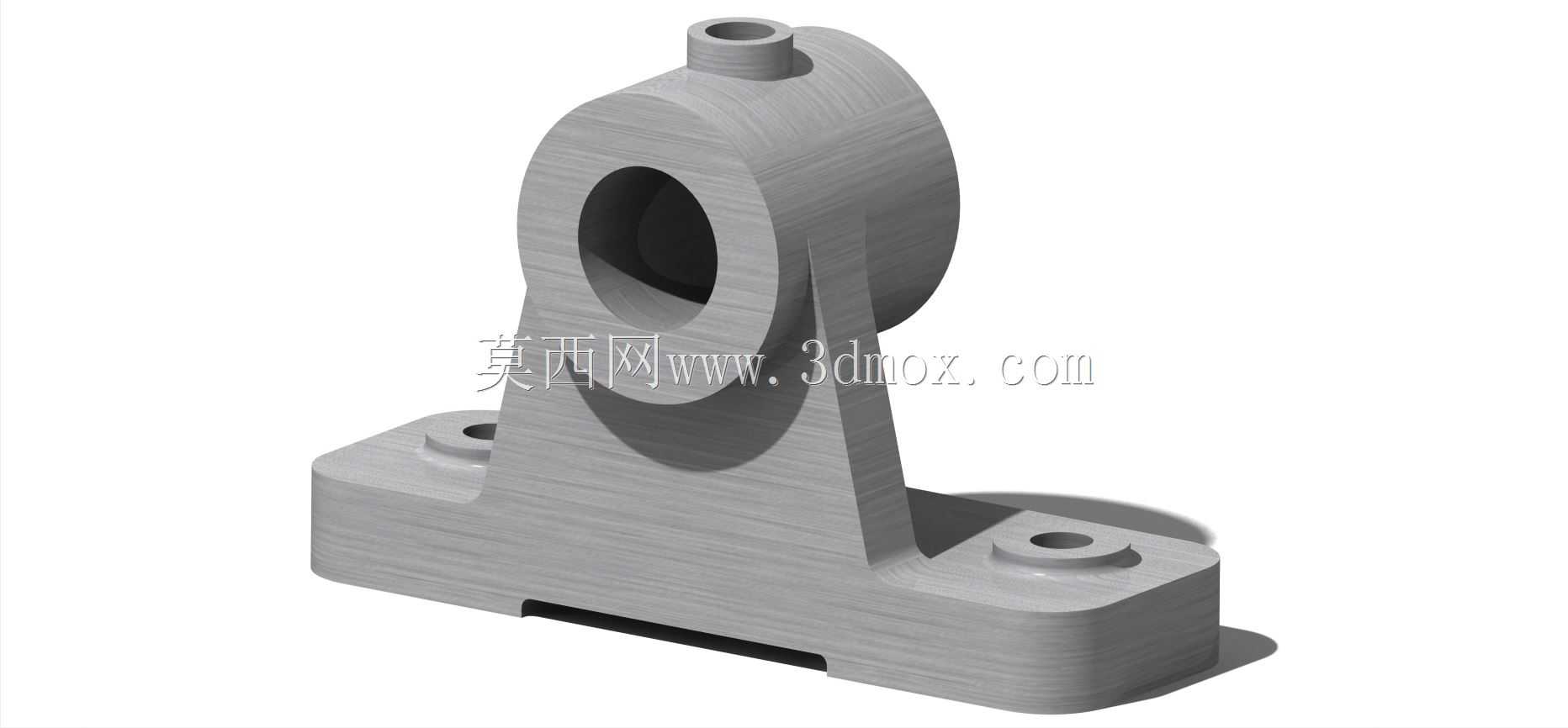

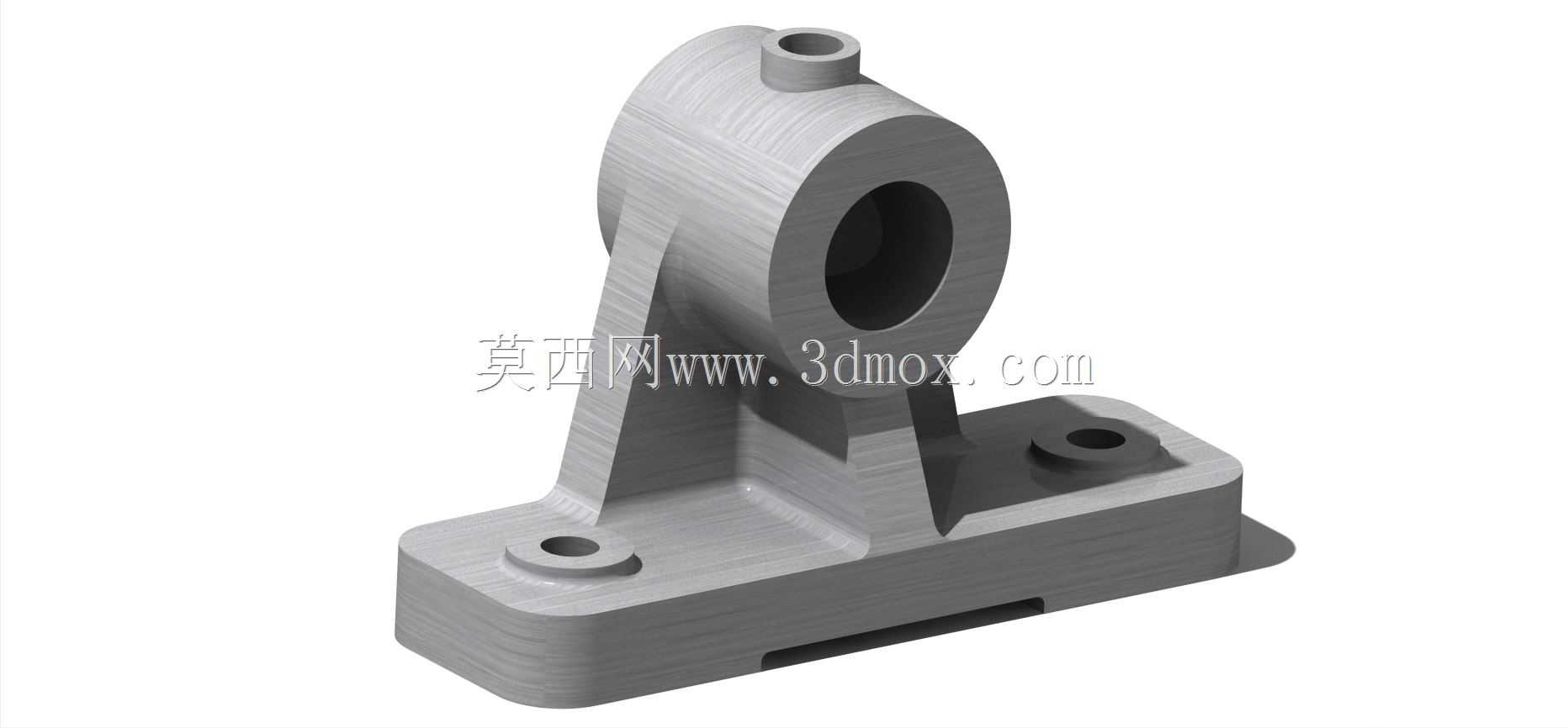

　　在各类带旋转轴的传动设备中，这类带一体式安装底座的轴承支撑座是极为常见的基础支撑部件，广泛应用在轻工输送线、小型机床辅机、自动化检测设备、农用传动机构等场景中，核心作用是为滚动轴承提供稳定的安装定位基准，抵消轴系运转过程中产生的径向载荷与少量轴向载荷，避免轴系运行时出现挠曲、跳动超差的问题，保障传动部件的回转精度与运行稳定性。从结构设计逻辑来看，这款支座采用了一体式铸造型腔的设计思路，上部的轴承安装孔为整圆通孔结构，孔壁预留了足够的壁厚来承受轴承压装后的胀紧力与运转时的交变载荷，孔顶设置的小直径通孔可用于安装润滑注油嘴，方便后期运维时向轴承内部加注润滑脂，无需拆解整个支座即可完成润滑保养，降低设备维护的工作量。

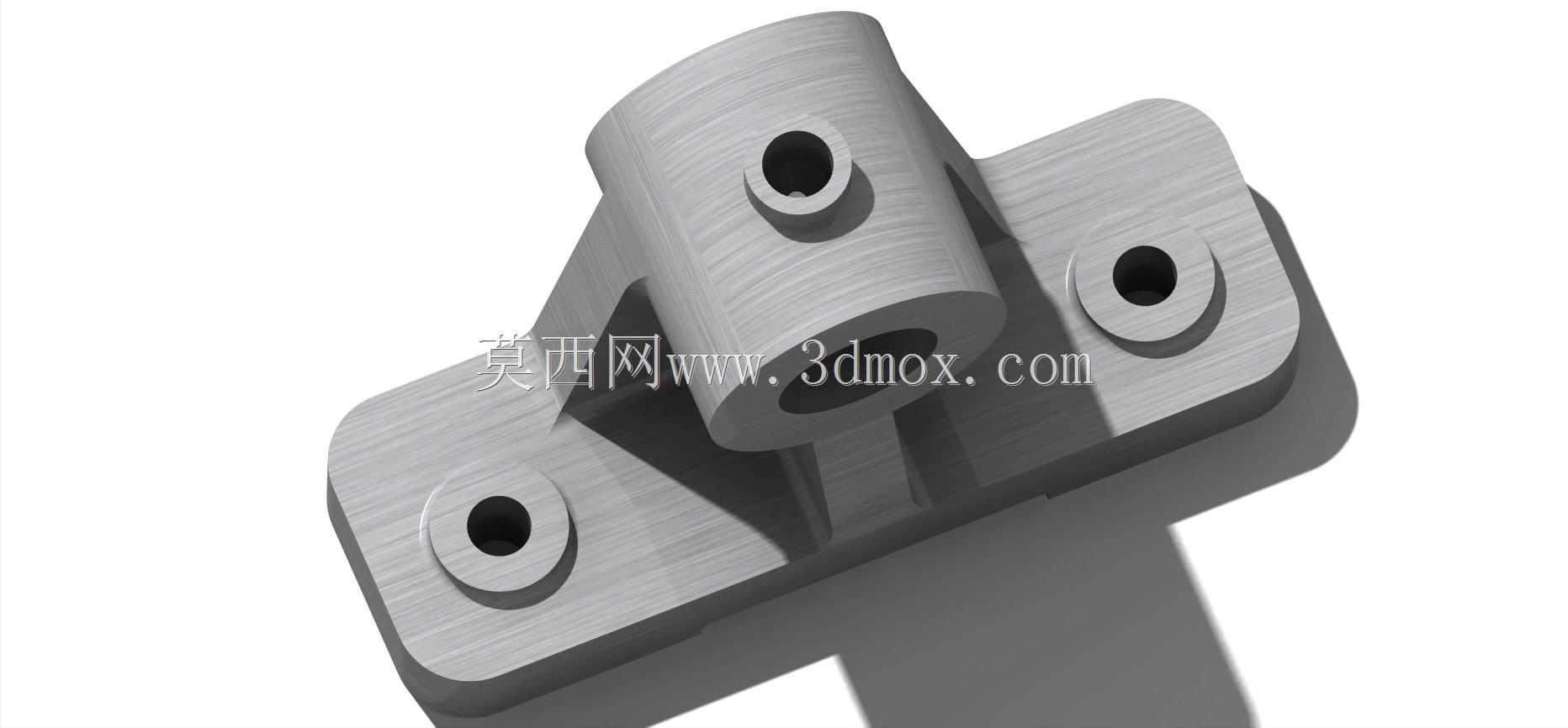

　　连接上部轴承腔与下部安装底板的支撑筋采用了双侧斜向加强结构，筋板的厚度根据载荷传递路径做了渐变处理，从轴承腔外壁到底板安装面逐步加宽，既能够有效分散轴承传递下来的载荷，避免应力集中导致的支座开裂，又能在满足结构强度的前提下尽可能减少不必要的材料冗余，控制零件整体重量。下部的安装底板为矩形结构，底板上设置了两个对称分布的沉头安装孔，可通过内六角螺栓将整个支座固定在设备的安装基面之上，沉孔结构能够让螺栓头完全沉入底板内部，不会突出底板平面影响安装贴合度，底板底面做了铣平处理，保障安装时与基面的接触面积足够，减少安装后的装配应力。底板侧面还预留了一个窄槽结构，可用于安装定位销或者走线固定件，适配不同设备的装配需求。在建模过程中，

　　所有的安装孔位、轴承配合面都严格按照机械设计公差要求做了尺寸约束，轴承安装孔的同轴度、安装底板的平面度都预留了工艺基准参考，方便后续出工程图时直接标注形位公差，支撑筋与主体连接的位置全部做了铸造圆角处理，既符合铸造工艺的脱模要求，也能进一步减少应力集中的问题。这类支座在实际选型应用时，需要重点核对上部轴承孔的内径尺寸与所用轴承的外径配合公差，同时确认底板安装孔的中心距是否匹配设备安装基面的预留孔位，还要核算支座的整体高度是否满足轴系的中心高要求，避免安装后出现轴系不同心的问题，引发轴承过早磨损、运转异响等故障。
