汽车后门CAE网格划分预处理结构模型

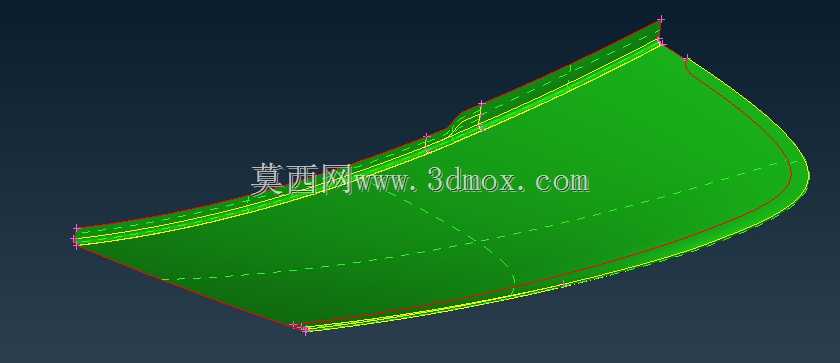

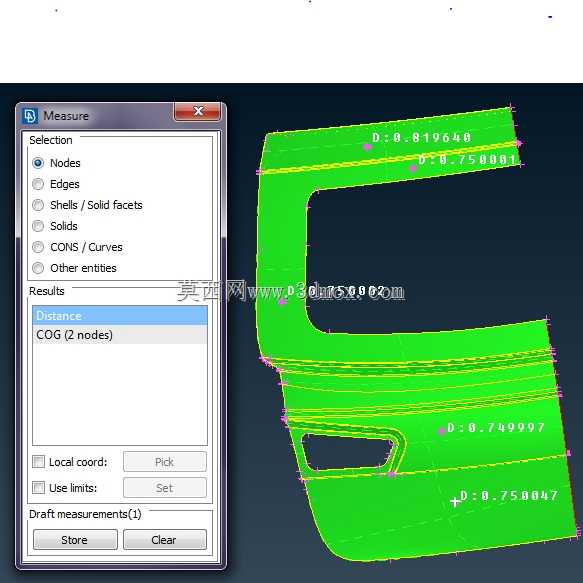

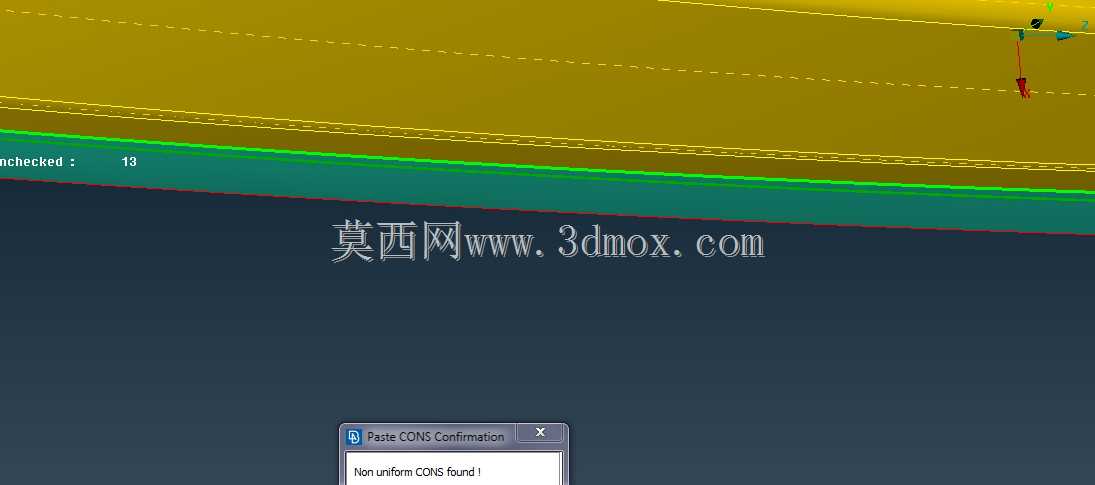

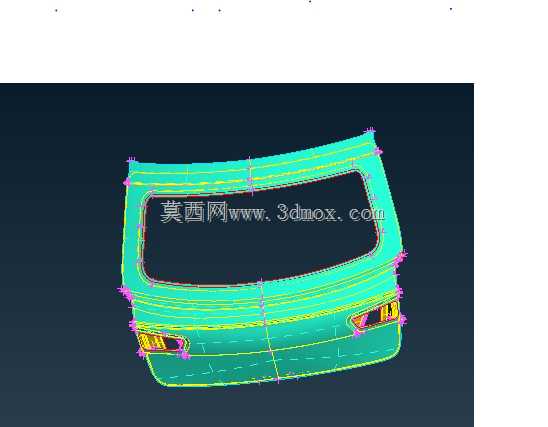

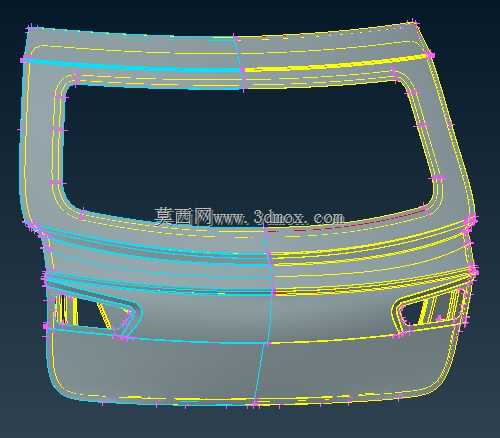

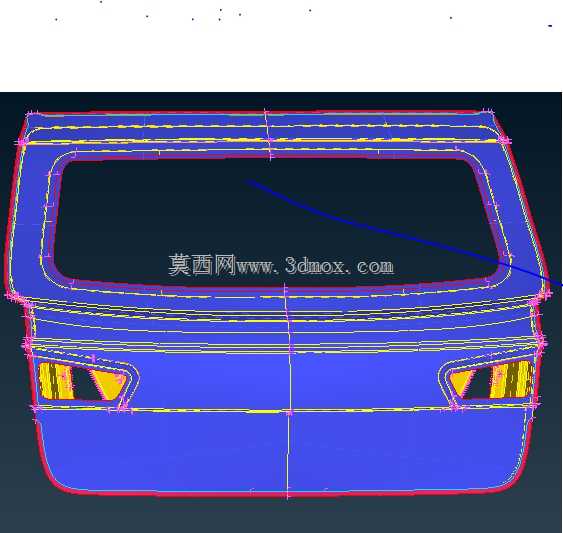

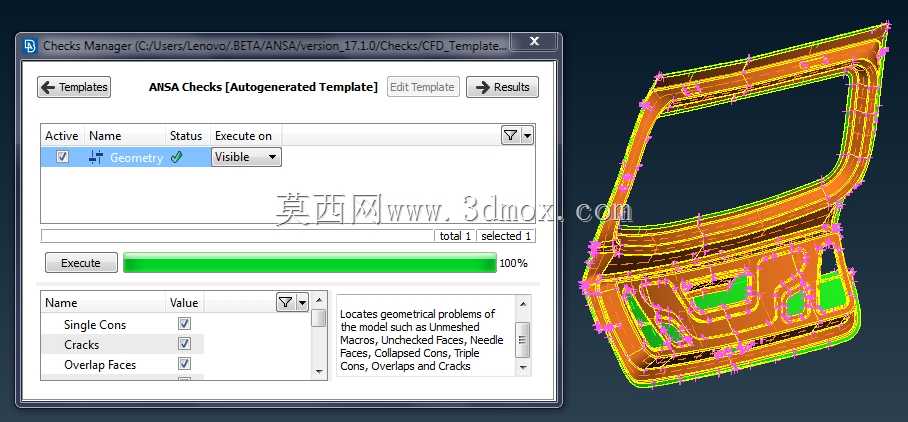

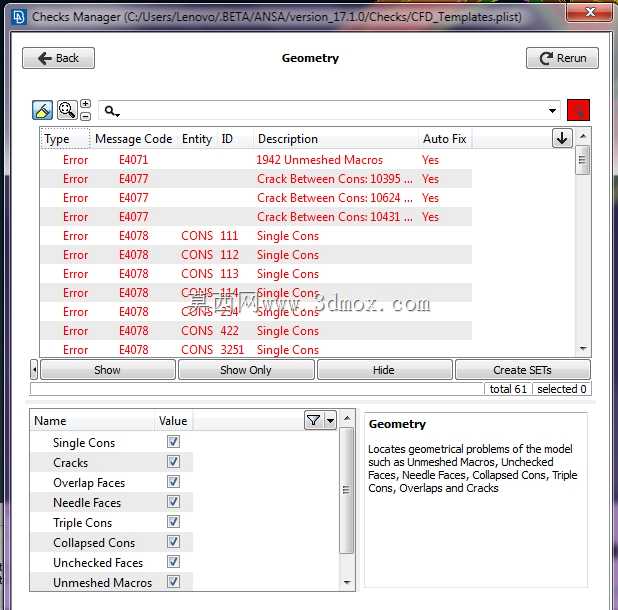

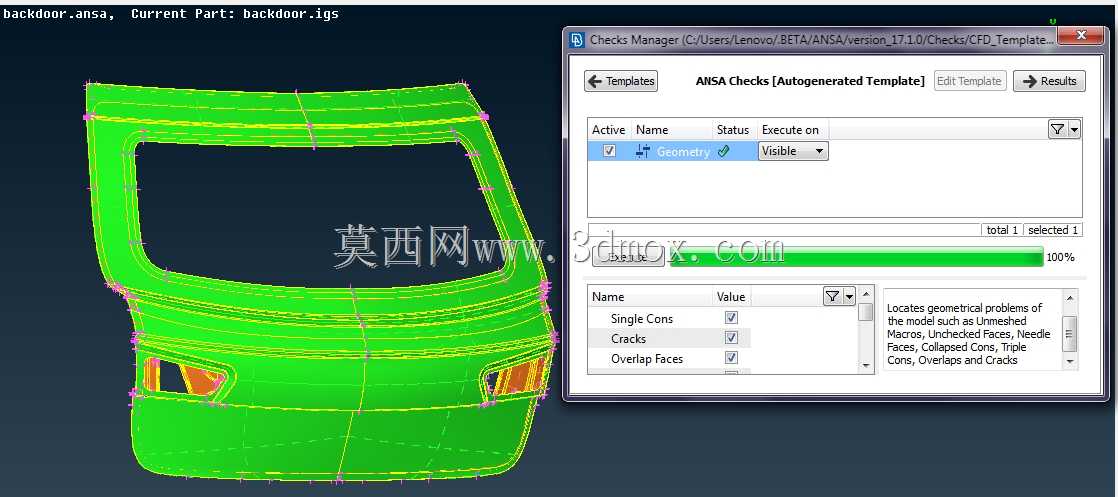

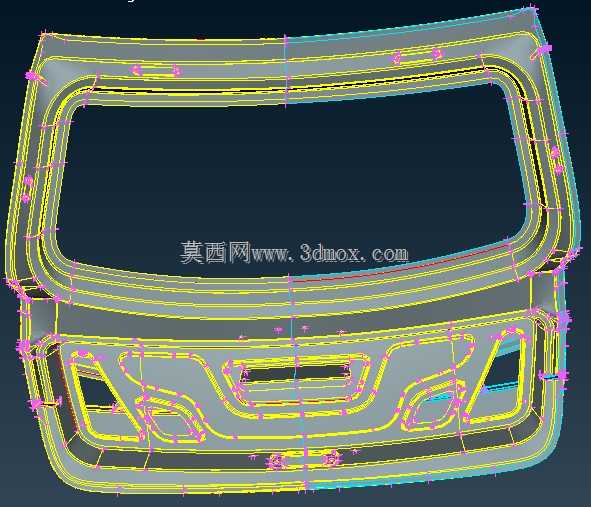

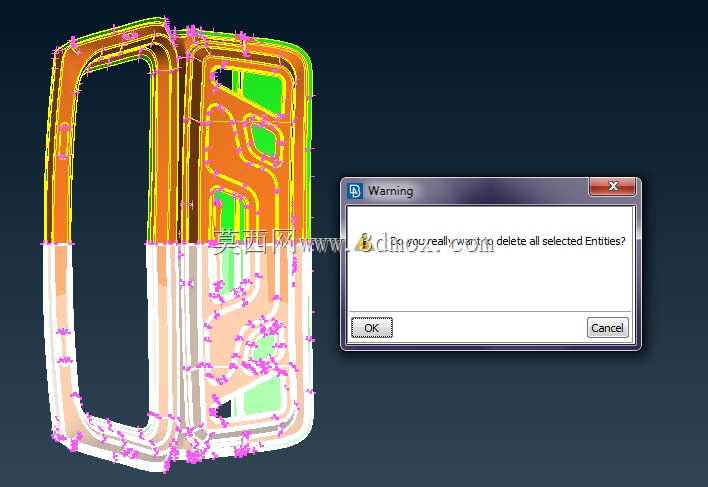

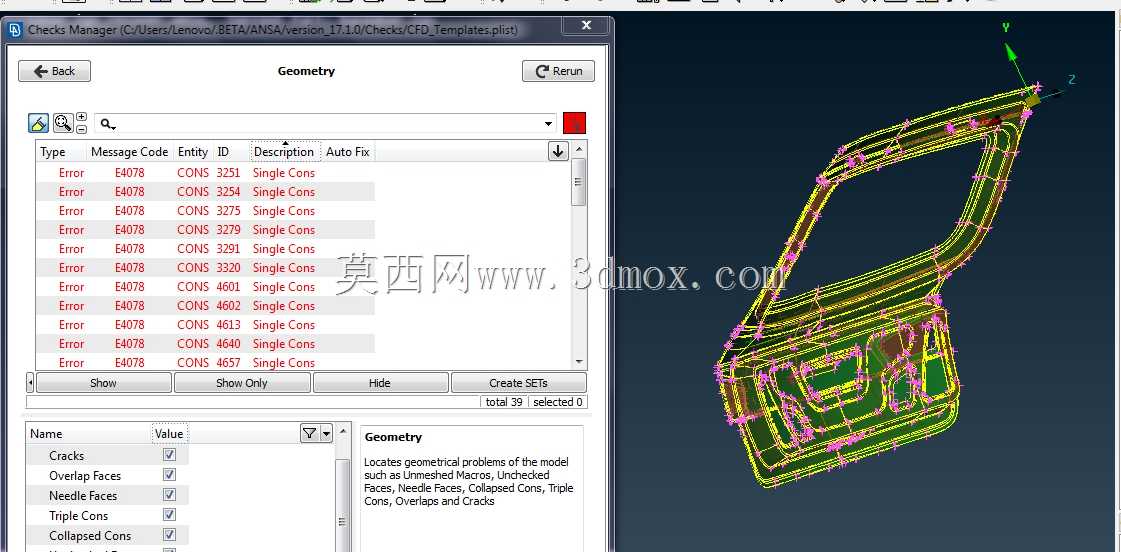

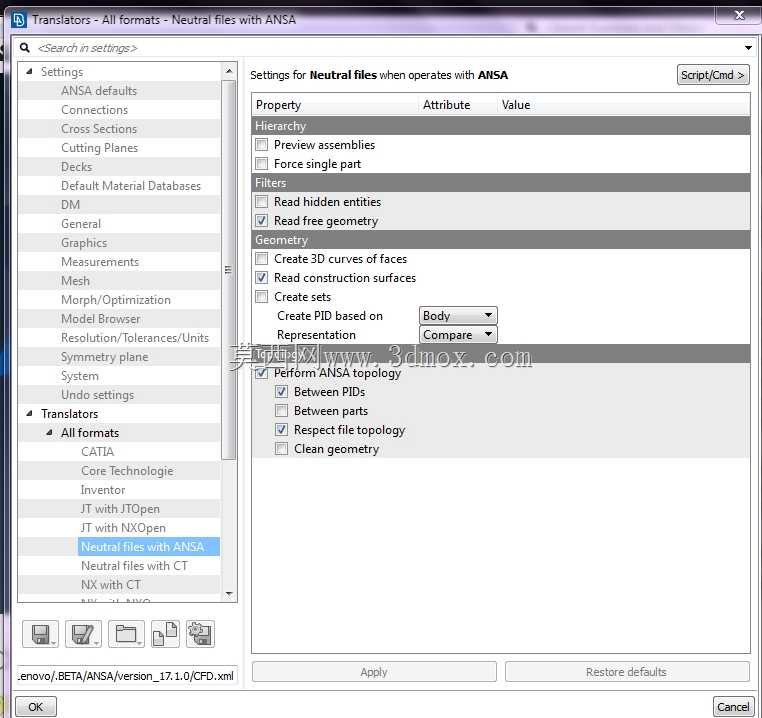

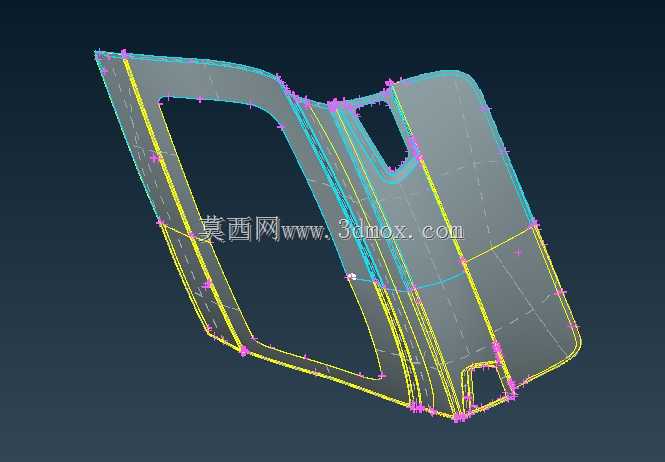

　　在整车开发的仿真验证环节，车门作为车身覆盖件与乘员舱防护的核心部件，其网格预处理质量直接决定后续碰撞、NVH、流体仿真的计算精度与收敛效率。日常项目推进中，拿到初始导入的后门几何数据后，首先要处理的就是几何清理环节——原始数模往往存在导入后的碎面、自由边、重叠面、微小特征冗余问题，比如车门内板上的冲压小凸台、焊接定位微凸点、工艺孔边缘的碎边，这些特征如果不做清理直接划分网格，会在局部产生大量畸变单元，不仅拖慢计算速度，还会导致应力集中结果失真，完全无法指导后续结构优化。

　　做后门网格预处理时，首先要明确不同仿真场景的网格尺寸要求：如果是做整车碰撞仿真，车门主体的四边形网格基本尺寸通常控制在8mm左右，铰链安装位、锁扣安装位、防撞梁焊接点这些应力集中区域，网格尺寸要细化到3-4mm，同时要保证单元的纵横比、翘曲度、雅可比阈值都在求解器要求的范围内；如果是做车门外流场的CFD仿真，还要额外处理好车门与侧围、玻璃的边界衔接位置，保证面网格的连续性，避免流体计算时出现流道穿透的问题。

　　从安装边界来看，后门的网格分组必须严格对应实际装配关系：上下铰链的安装孔位要单独做单元集，预留刚性单元连接的节点位置；门锁安装区域要单独标记，方便后续施加锁止约束；车门内板上的内饰安装卡扣孔、线束过孔、玻璃升降器安装点，都要在预处理阶段做好特征保留与单元分组，不能因为几何清理就把这些安装特征删掉，不然后续做装配仿真、多体动力学分析时就会丢失安装基准。

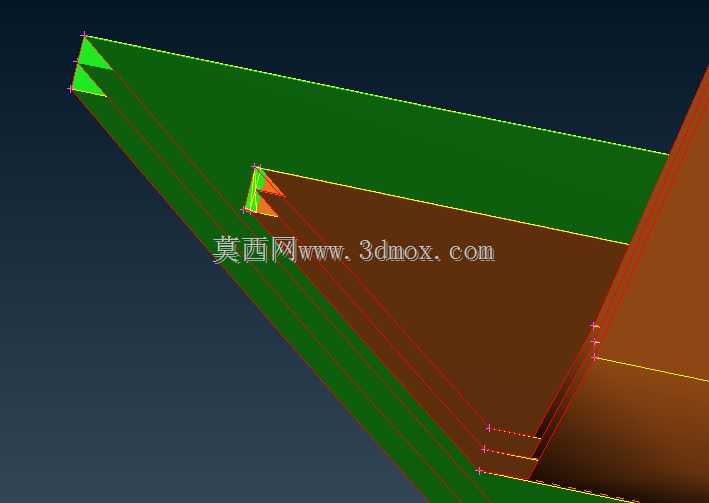

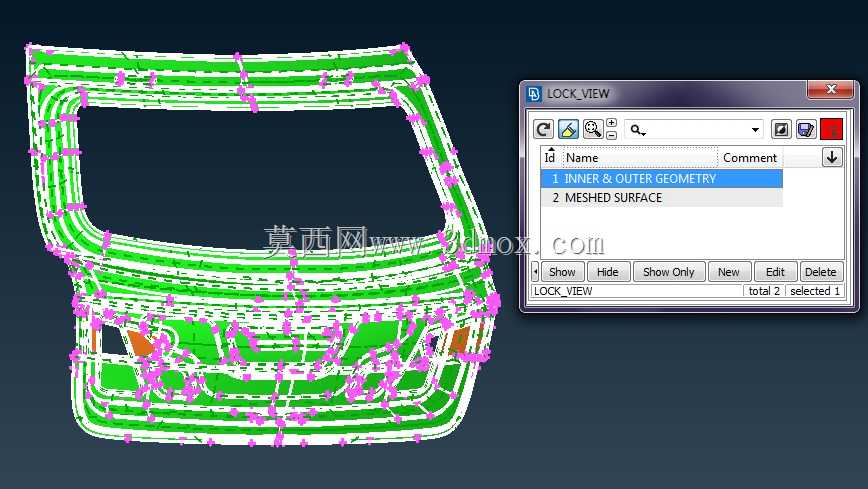

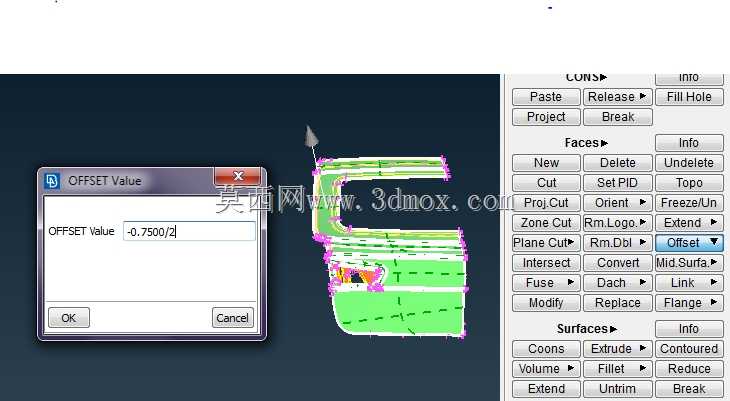

　　实际操作中还要注意，后门的内外板是包边连接结构，预处理时要区分内外板的单元属性，包边区域的网格要保证节点对齐，避免出现初始穿透；防撞梁与内板的焊接连接位置，要提前在对应位置预留焊接节点，保证后续焊接单元的创建精度。很多新手做预处理时容易忽略的一点是，车门上的密封面区域网格要保证光顺，因为后续做密封性能仿真、淋雨仿真时，密封面的单元质量直接影响接触计算的结果，要是这部分网格歪扭，算出来的密封压力分布完全没有参考价值。

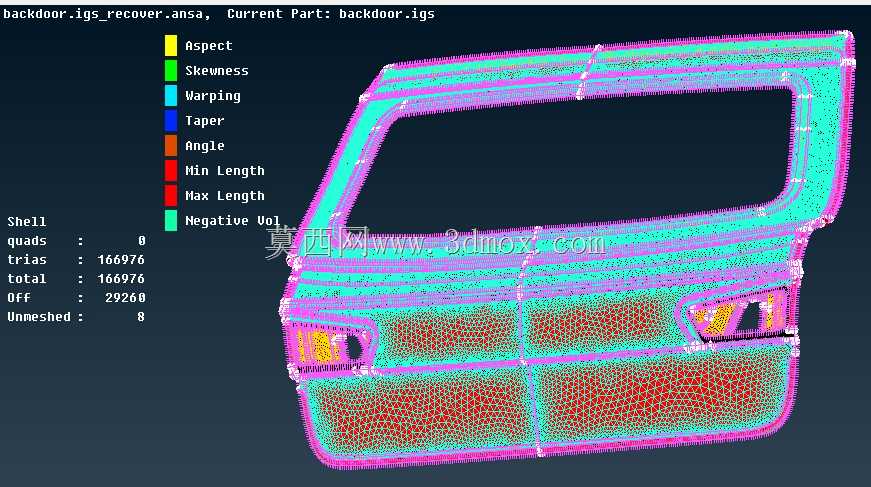

　　另外，做网格质量检查时，不能只看全局的质量统计数值，还要逐块检查特征区域的单元走向：比如车门腰线位置的棱线，网格要顺着棱线走向排布，不能出现跨棱线的大角度畸变单元，不然不仅仿真结果不准，后续做结构优化时也没法准确捕捉棱线位置的应力传递路径。整个预处理过程本质上是在平衡几何保真度与网格计算效率，既不能为了网格好划分就把关键的结构特征都删掉，也不能为了完全还原数模就保留所有无关的微小工艺特征，导致整体网格规模过大，拖慢整个项目的计算周期。
