前轮驱动汽车前下控制臂结构设计

　　在前置前驱乘用车的底盘悬架系统开发中，下控制臂是承担车轮与副车架之间力传递、运动导向的核心结构件，其设计合理性直接影响整车操控稳定性、行驶平顺性以及轮胎磨损表现。该结构针对前驱车型前桥的布局特点做了适配，由于前驱车的动力输出、转向动作均集中在前桥区域，车桥轴需要布置在两侧车轮之间的空间内，悬架结构需要避让传动半轴、转向拉杆等周边部件，同时为车桥轴预留足够的跳动位移空间，避免悬架压缩、拉伸行程中出现运动干涉。

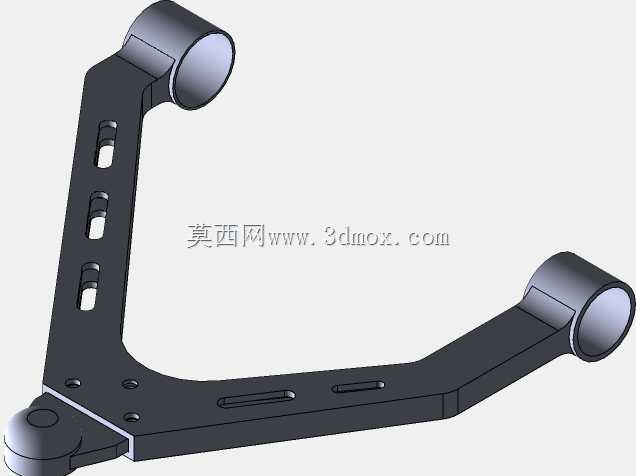

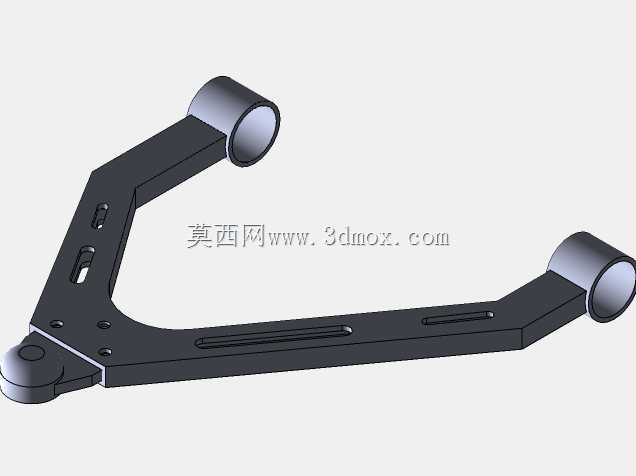

　　从结构形态来看，该控制臂采用弯折式异型臂身设计，三个连接端分别对应不同的安装匹配需求：两个带衬套安装孔的圆柱端用于连接副车架侧的安装点，形成控制臂的旋转摆动轴线，第三个带铰接结构的端部用于连接转向节，实现车轮端的运动约束。臂身表面设置的多组长条型减重槽，是在保证结构刚度满足强度要求的前提下，通过去除非受力区域的材料实现部件轻量化，降低簧下质量，这对于提升悬架响应速度、改善减震器工作效率有直接作用；臂身分布的多个螺栓安装孔，用于固定线束卡扣、护板等周边附属零件，集成化的安装位设计可以减少底盘额外支架的使用，简化总装工序。

　　设计过程中首先需要明确安装边界条件：副车架侧两个安装点的间距需要匹配对应车型的副车架安装孔位坐标，铰接端的球销安装面角度需要匹配车轮外倾、前束的初始定位参数，臂身的弯折角度经过运动校核，确保车轮在上下跳动、转向全行程内，控制臂不会与半轴、减震器、轮辋内侧发生碰撞。结构强度层面，臂身的截面厚度、弯折处的圆角过渡都经过受力仿真优化，能够承受制动时的纵向冲击力、转向时的侧向力以及路面颠簸带来的垂直载荷，避免长期使用出现变形、开裂问题。衬套安装位的深度与孔径尺寸匹配常规的橡胶衬套规格，压装后可以有效过滤路面传递的细碎振动，同时保证控制臂摆动过程中的阻尼特性符合底盘调校需求，不会出现生硬的冲击感传递到车内。

　　在实际装车场景中，该控制臂作为麦弗逊式前悬架的下摆臂部件，承担着约束车轮运动轨迹的作用，当车辆经过起伏路面时，控制臂绕副车架侧的轴线摆动，配合减震器与弹簧吸收路面冲击；转向过程中，控制臂的铰接端随转向节同步转动，保证车轮按照设计的转向轨迹运动，同时抑制转向过程中的侧倾趋势。其结构设计充分考虑了前驱车前桥的空间约束，在有限的布置空间内平衡了强度、重量、运动空间三者的需求，能够适配多数紧凑型前置前驱家用车型的前悬架开发需求，建模过程中对安装孔位、配合面的精度做了严格控制，可直接用于结构验证、运动仿真以及后续的工程化开模参考。
