小型轮式滑移铲装作业设备结构设计

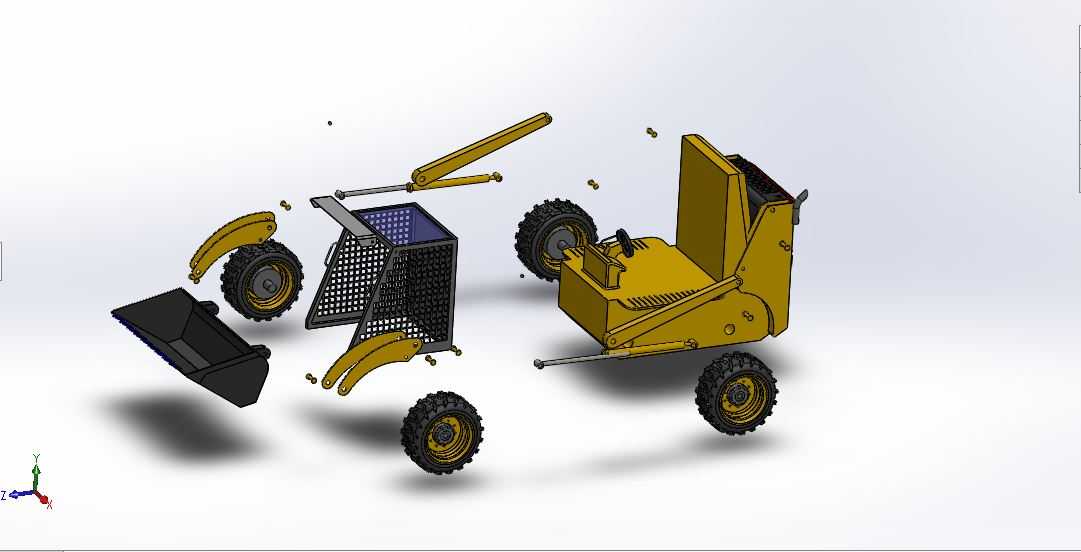

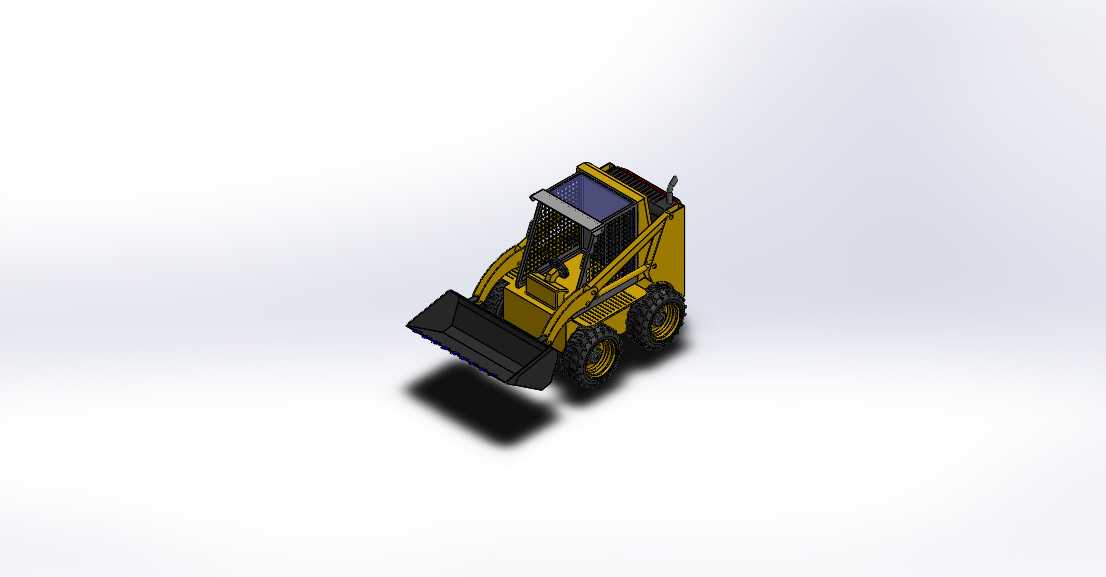

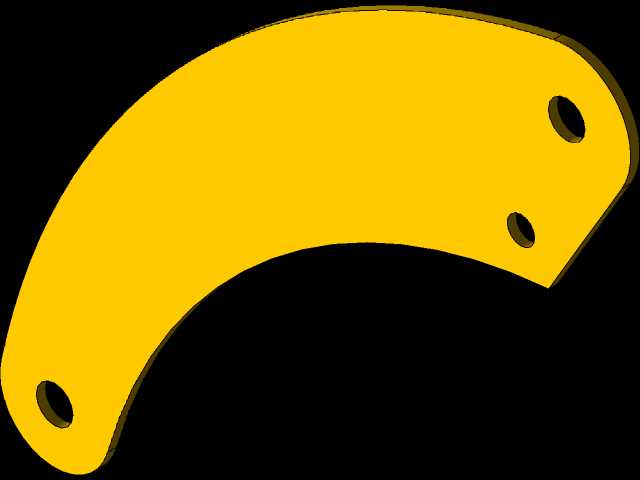

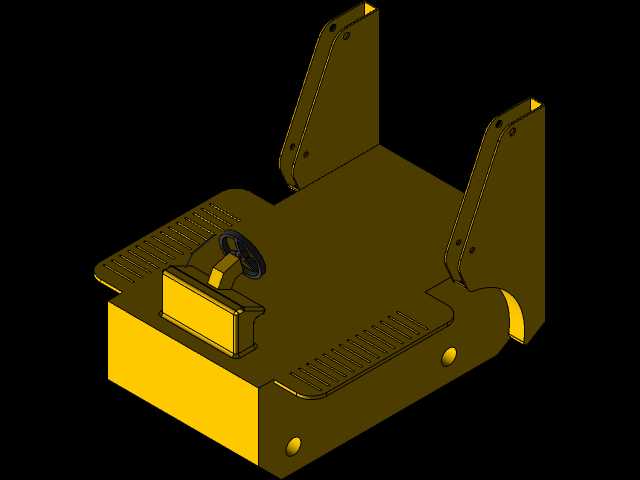

　　这类小型轮式滑移设备常被用于狭小场地内的物料转运、场地清整作业，在厂区车间内部散料归集、市政管线开挖后渣土短驳、仓储区域托盘周边散料清理场景中适配性极强，相比大型铲装设备，它的转向半径极小，可在原地完成转向动作，能在宽度仅两米左右的狭窄通道内完成调头、铲取、卸料全套动作，不会受作业空间边界的过多限制。从结构设计逻辑来看，整机采用轮式刚性底盘布局，左右两侧车轮可独立输出转速差实现滑移转向，省去了传统转向桥的复杂铰接结构，既压缩了整机的外形尺寸，也降低了底盘部位的故障点，日常维护时仅需检查两侧传动链路的连接状态即可。前端工作装置采用平行举升的连杆结构，铲斗在举升全过程中可保持角度稳定，不会因动臂抬升出现物料撒漏的问题，

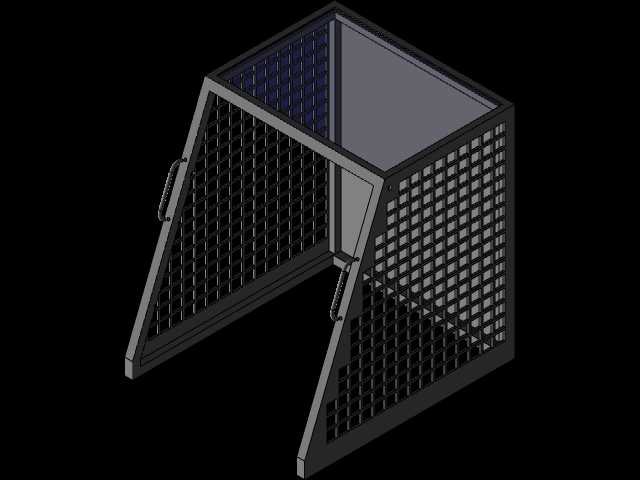

　　铲斗刃口做了加厚耐磨处理，可应对砂石、碎混凝土块这类磨蚀性较强的物料铲取作业，动臂的下铰接点布置在底盘侧架的中下部位置，既保证了最大举升高度下的卸料距离，也避免了铰接点位置过高导致的整机重心上移问题，在满载举升状态下整机的纵向稳定性可满足坡道作业的安全要求。驾驶室采用防落物的框架结构，操作元件集中布置在座椅两侧的扶手区域，操作人员无需大幅移动肢体即可完成行走、举升、铲斗翻转的全部操作，驾驶室的视野开口做了优化，前端无多余结构遮挡铲斗作业区域，操作人员可清晰观察到铲斗刃口与物料堆的接触位置，精准控制铲取深度。整机的外形尺寸控制在长3米以内、宽1.8米以内、高2米以内，可直接通过常规的厂区防火门、标准货运电梯，适配多层厂房、

　　地下空间这类大型设备无法进入的作业场景，底盘的离地间隙控制在200毫米左右，可越过场地内常见的管线凸起、临时铺设的钢板台阶，不会出现底盘托底卡滞的问题。液压管路全部沿动臂内侧、底盘架内部走线，外部加装耐磨防护套，避免作业过程中飞溅的碎石、硬物磕碰管路造成泄漏，液压油箱与燃油箱分置在底盘尾部两侧，既平衡了前端工作装置的重量，也方便日常加注油液时的操作，尾部的配重块与车架一体化铸造成型，无需额外加装配重构件，进一步压缩了整机的后部突出长度，在贴墙作业时可让尾部尽量靠近作业面，减少尾部回转的预留空间。
