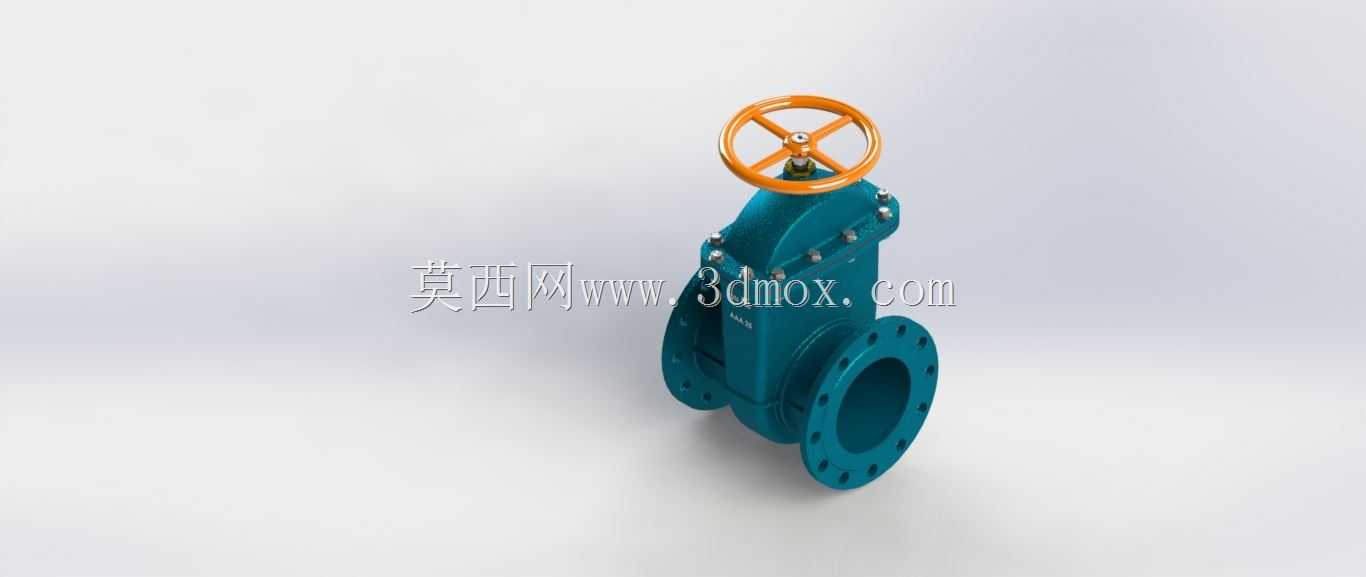

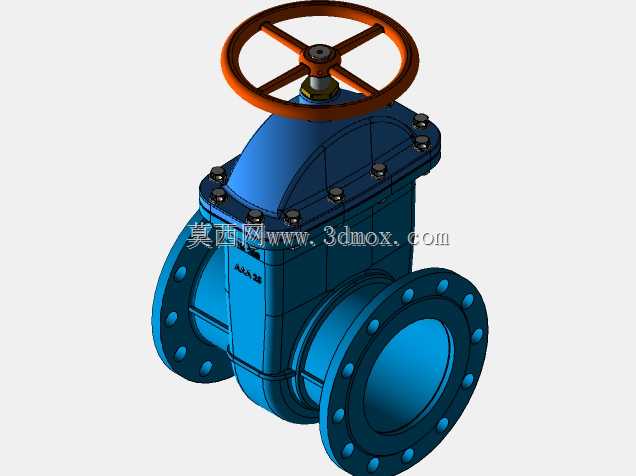

法兰连接明杆楔式单闸板工业闸阀

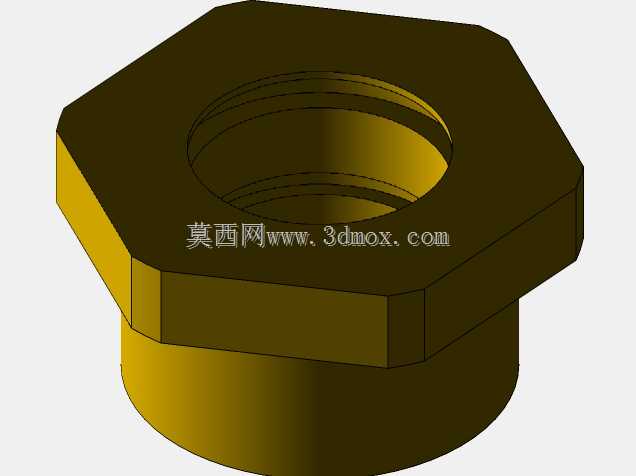

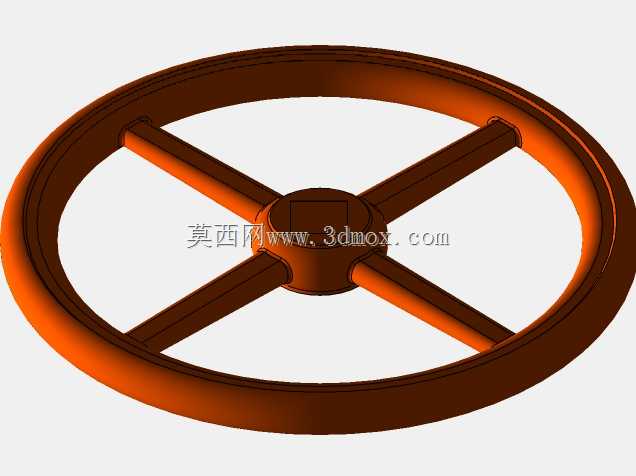

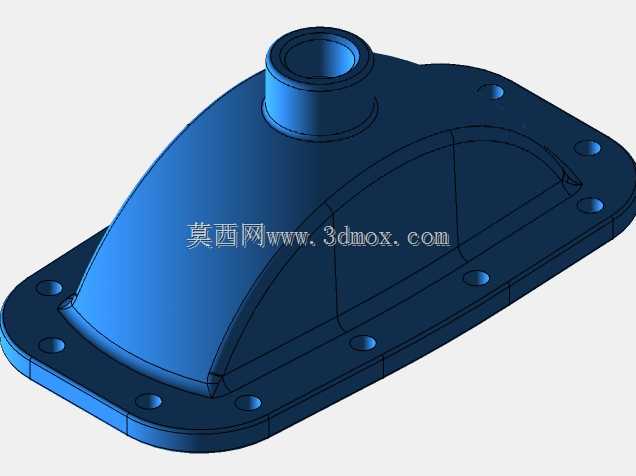

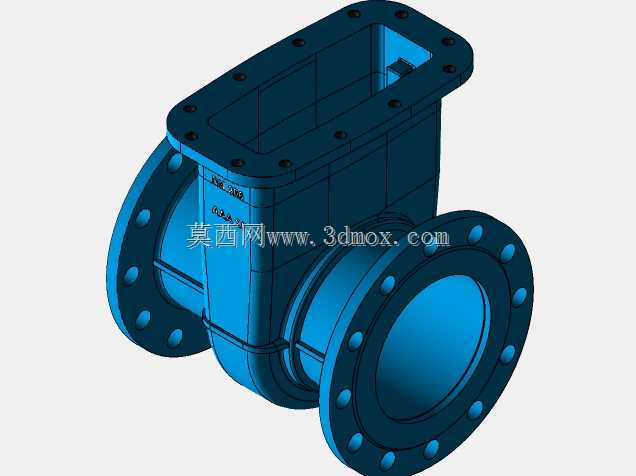

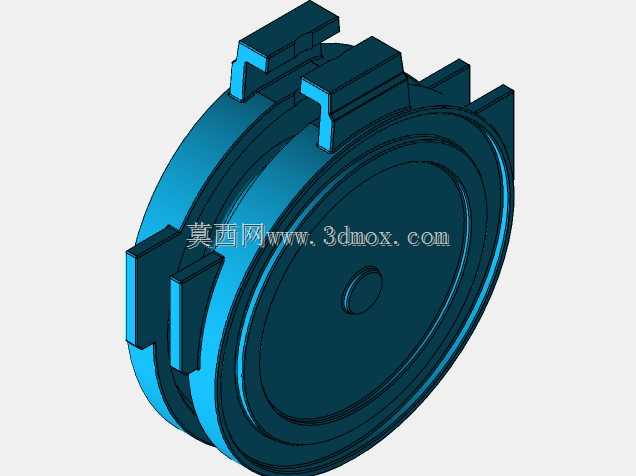

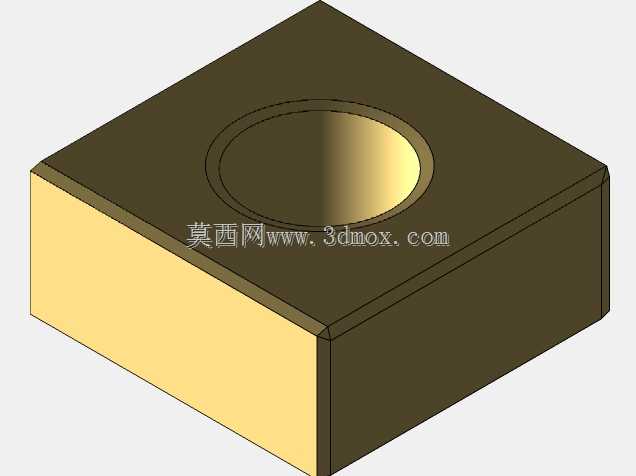

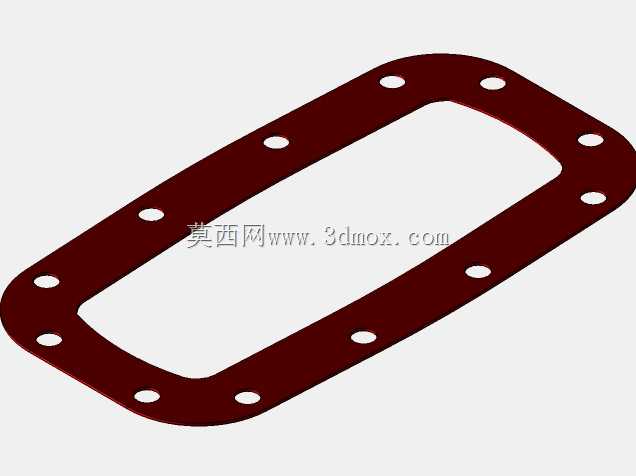

这款闸阀的三维结构还原，完全贴合给排水、暖通、石化、电力等行业的管线截断工况实际需求，作为管路系统中应用最广的截断类设备，它的核心作用是在管线检修、介质流向切换、故障段隔离时实现全通径截断，正常运行时处于全开状态，介质流经阀体时的流阻几乎可以忽略，不会产生额外的压损，也不会在阀腔内部积存介质杂质，适合输送清水、油品、蒸汽、弱腐蚀性化工介质等多种流体。从结构设计逻辑来看，这款闸阀采用明杆楔式单闸板结构，手轮转动时带动阀杆做垂直升降运动，操作人员可以直接通过阀杆的外露高度判断阀门的启闭状态，避免出现误操作；楔式密封面的设计可以借助介质压力实现自紧密封，当阀门处于全关状态时，闸板在介质推力作用下紧贴出口侧阀座密封面，压力越高密封性能越可靠，同时也能补偿温度变化带来的密封面形变，避免高温工况下出现密封卡涩。阀体两端采用法兰连接结构，法兰盘上的螺栓孔严格遵循对应压力等级的法兰标准排布，安装时可以直接与同压力等级的管线法兰配对，不需要额外加工转接件；阀体中部的中法兰采用螺栓加密封垫片的连接结构，方便后期拆解检修更换密封件，阀杆位置设置了多层填料密封结构，能够有效防止介质沿阀杆间隙外漏，填料压盖采用可调式设计，长期使用出现填料磨损时，可以通过拧紧压盖螺栓重新实现密封，不需要整体拆解阀门。建模过程中对安装边界做了精准还原，手轮的最大外径、阀杆全开时的顶部高度、阀体两端法兰的端面间距、法兰螺栓孔的中心圆直径都严格匹配常用工业闸阀的实际尺寸，在做管线整体布局设计时，可以直接调用该模型做干涉检查，提前确认手轮操作空间是否充足、阀杆升降行程范围内是否有其他管线或设备遮挡，避免现场安装时出现操作空间不足、与周边构件碰撞的问题。闸板的导向槽结构也做了完整还原，启闭过程中闸板沿阀体内侧的导向筋上下运动，不会出现偏移卡涩，阀杆与闸板的连接采用T型槽结构，转动手轮时阀杆的旋转运动不会带动闸板转动，仅传递升降的轴向力，减少密封面的磨损，延长阀门的实际使用寿命。
