多自由度纳米级精密加工工作台结构

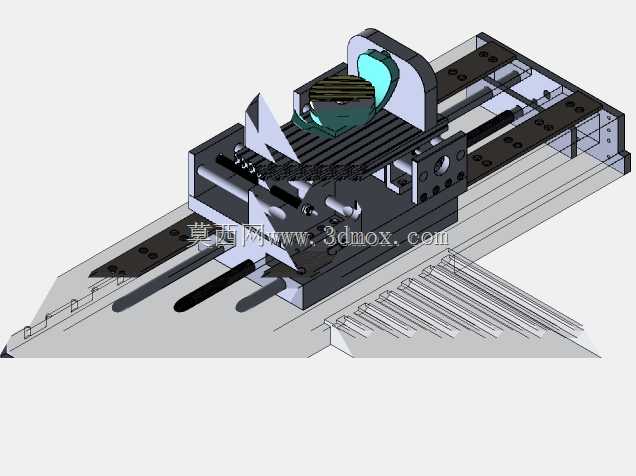

　　在微纳制造、超精密光学元件加工、半导体晶圆后道工序处理这类对运动定位精度要求达到亚微米甚至纳米级的生产场景中，普通直线滑台组合的运动机构很难同时兼顾多自由度调整能力、运动直线度、负载下的刚性保持以及长期运行的精度衰减控制，这款多轴联动的精密加工工作台正是针对这类高端制造场景的需求完成结构设计。整套机构采用多层运动轴叠加的布局逻辑，底层布置长行程直线运动副，承担工件或加工头的大距离进给位移，中层集成交叉滚柱导轨承载的横向调整轴，配合上层的角度微调、俯仰调整模块，可实现X/Y/Z三个直线方向外加两个旋转自由度的精密位姿调整，能覆盖复杂曲面微结构加工、精密传感器标定、微器件装配过程中绝大多数位姿调整需求。

　　设计过程中优先考虑运动副的刚性与精度保持性，所有直线运动模块均采用预压式导轨配置，消除导轨间隙带来的回程误差，传动环节选用精密丝杠配合消隙螺母结构，将反向空程量控制在微米级范围内，同时在各运动轴的行程两端设置硬限位与缓冲结构，避免超程运行对传动部件造成冲击损伤。从安装边界来看，整套工作台的底座采用平整安装面设计，可直接固定在光学隔振平台或机床床身的T型槽台面上，对外连接的安装孔位按照通用精密设备的安装间距标准排布，不需要额外制作过渡转接板即可完成与周边加工模组、检测模组的对接；上层的工件装夹区域预留标准螺孔阵列，可适配不同规格的真空吸盘、精密夹具以及工件载板，装夹不同尺寸的微纳加工工件时不需要重新打孔改制。在实际应用场景中，

　　这套工作台可搭载金刚石车刀、飞切加工头或者微纳检测探针，完成超精密表面的车削加工、微结构阵列的飞切成型、MEMS器件的三维形貌检测等工作，运动过程中各轴的运动阻尼经过匹配调校，低速运行时无爬行现象，能够满足纳米级进给的平稳性要求；整体结构的受力路径经过优化，运动部件的重心始终落在导轨支撑面范围内，即使在满负载运行状态下也不会出现偏载导致的导轨局部磨损加剧问题，可长期保持稳定的运动精度。各运动轴的驱动单元安装位置经过合理排布，既避免驱动线缆在运动过程中出现拖拽干涉，也方便后期维护时对传动部件进行润滑、精度校准等操作，不需要大范围拆解机构即可完成常规保养工作。
