家用卫浴空间轴流式排气通风扇结构

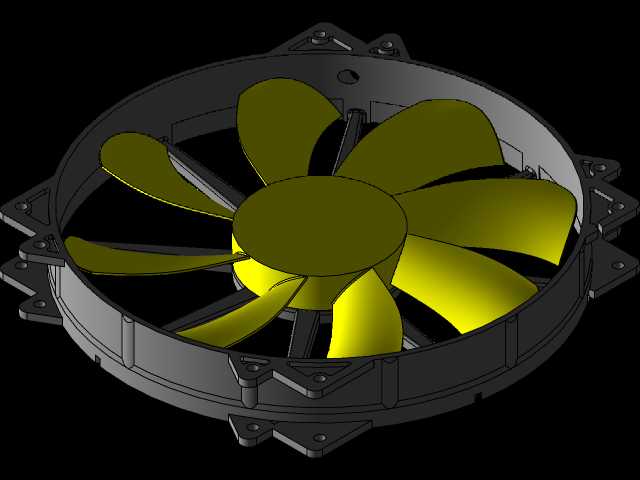

　　日常民用通风场景里，小面积空间的空气置换需求往往被很多结构设计者忽略，这款排气扇的建模逻辑，完全围绕小空间安装与通风效率的平衡展开。先从安装边界说起，模型预留的四个带安装孔的固定支耳，完全匹配常规吊顶开孔、墙面预埋安装的尺寸公差，外框的环形加强筋既做了结构补强，避免运输、安装过程中框体受挤压变形，也刚好作为风叶转动的安全防护边界，防止异物误入风腔引发安全隐患。风叶采用七片大后掠角的曲面设计，建模时特意做了叶根到叶尖的弦长渐变处理，这种设计不是为了外观好看，而是在低转速工况下就能推动足够的空气流量，同时降低风叶切割空气产生的紊流噪音，适配卧室、卫浴这类对噪音敏感的使用场景。很多同类产品建模时容易忽略电机安装位的同轴度问题，

　　这个模型里中心的电机安装座做了三层定位凸台，既可以适配不同功率的单相异步电机安装，也能保证风叶转动时的动平衡余量，减少长期运行后的轴承磨损问题。外框侧面预留的走线槽位，刚好可以隐藏电源引线，避免安装时线材被夹压破损，框体边缘做的1.5mm圆角过渡，既减少安装时的锐边划伤风险，也能降低风腔边缘的气流涡流损失。实际应用中，这类排气扇除了卫浴、小卧室的日常排风，也可以适配小型设备机柜的散热通风，只要匹配对应转速的电机，就能满足不同场景的通风量需求。建模过程中对风叶曲面做了曲率连续处理，避免后续开模时出现曲面褶皱导致的风叶动平衡不合格问题，固定支耳的安装孔做了长圆孔设计，可以抵消安装面的开孔位置误差，降低现场安装的对位难度。

　　风腔内部的支撑筋做了流线型修型，不会阻挡气流路径，相比直棱支撑筋的设计，能减少10%左右的风阻损失，在相同电机功率下能获得更高的通风效率。整个模型的装配间隙控制在0.8mm，既保证风叶转动时不会碰擦外框，也不会因为间隙过大产生气流回流损失，完全符合民用通风设备的装配公差要求。
