带齿轮齿条传动的电控移动储物柜结构

　　这款电控移动储物柜的设计，最初是面向实验室智能物料存取、小型仓储单元的自动化取放场景做的结构方案，区别于传统固定式储物柜，它通过两套独立的传动系统实现柜体的多维度位移，能适配狭小空间内的物料自动调取需求，不需要人工抽拉柜体翻找物料，在洁净实验室、电子元件仓储这类对操作空间、取料效率有要求的场景里，能有效压缩柜体预留的操作通道宽度，提升单位空间的存储密度。从结构逻辑上看，水平方向的位移采用齿轮齿条传动方案，齿轮安装在柜体侧部的驱动端，齿条沿水平安装基座铺设，驱动马达通过直连齿轮输出扭矩，带动柜体沿水平导轨做前后方向的平稳移动，这套传动的啮合间隙在建模时做了0.1mm的预留，既避免卡滞也能保证移动定位精度，

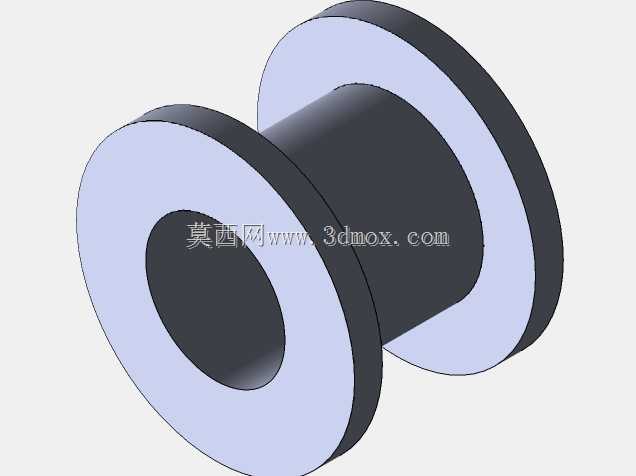

　　不会出现传动空程导致的位置偏移。垂直方向的升降动作则依靠顶部的滑轮组配合电磁铁实现，滑轮组通过钢丝绳分点连接柜体的三个承重吊点，保证升降过程中柜体受力均匀不会出现偏斜，顶部的电磁铁作为锁止与驱动辅助部件，在柜体升降到指定高度时能快速吸合定位，避免柜体出现下坠偏移，整套垂直升降的行程做了限位结构设计，在上下极限位置都设置了硬限位挡块，防止超程脱轨。整套柜体的动作控制由Arduino控制电路实现，电路端连接驱动马达、控制按钮与马达驱动器，操作人员通过按钮输入动作指令后，控制电路输出对应信号驱动马达运转，实现柜体的水平移动与垂直升降动作，不需要复杂的工控系统就能完成自动化操作，成本可控且维护难度低。从安装边界来看，

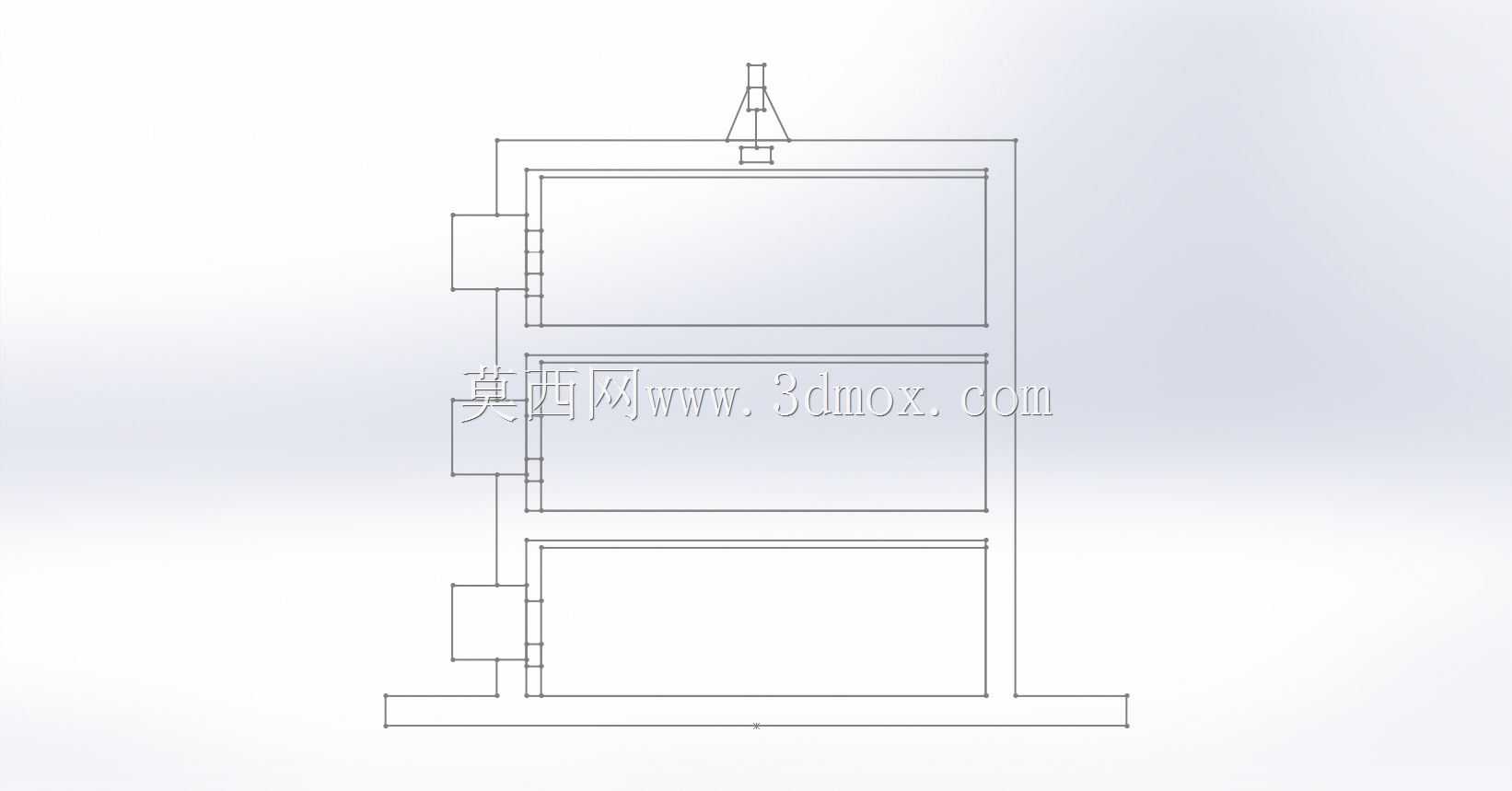

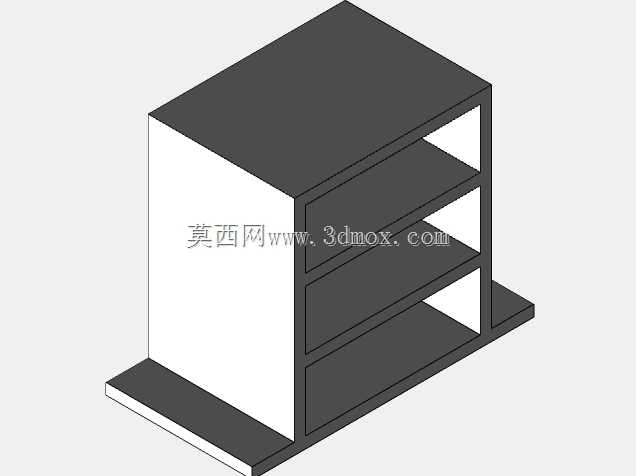

　　柜体整体采用三层储物格的分层结构，每层储物格的承重面做了加强筋设计，能承载常规的小型工具、电子元件、实验耗材类物料，水平方向的安装基座需要预留比柜体总宽度多120mm的安装空间，用来布置齿条、导轨与侧部的驱动组件，垂直方向需要预留柜体总高度加80mm的顶部空间，用来安装滑轮组、电磁铁与顶部的走线结构，安装时需要保证水平基座的平面度公差在1mm以内，避免导轨受力不均导致移动卡滞。建模过程中对所有传动部件的运动干涉做了全行程校验，齿轮齿条的啮合位置、滑轮组的钢丝绳走向、柜体移动时与周边固定结构的间隙都做了逐一核对，确保全行程动作过程中没有部件碰撞，侧部的驱动马达安装座做了可调节的长圆孔设计，安装时可以微调齿轮与齿条的啮合间隙，降低加工误差带来的装配难度。
