双翼无人机伺服电机倾斜机构壳体结构

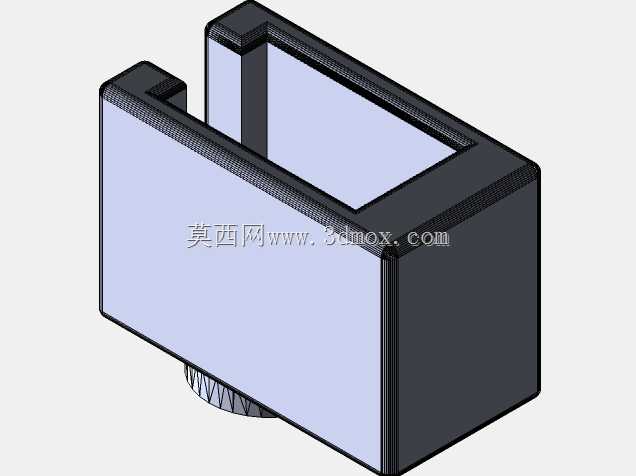

　　在小型固定翼无人机尤其是双翼布局的低空作业机型中，飞行姿态的精准调整直接决定了作业效率与飞行稳定性，这套倾斜机构正是承担双翼倾转、航向调整功能的核心承载结构件，本质是配套伺服电机的专用安装外壳，在整套飞行动作执行链路中承担着动力承载、姿态传导、部件防护的多重作用。从实际应用场景来看，这类结构多用于需要灵活调整飞行姿态的测绘、巡检类双翼无人机，区别于常规固定翼的舵面调节方式，直接通过机翼整体倾转实现姿态切换，响应速度更快，在低速飞行状态下的姿态控制精度更具优势，能够适配复杂低空环境下的小半径转向、悬停调整等特殊飞行动作需求。从结构设计逻辑来看，整体采用框式槽型承载结构，主体为两侧平行的立板搭配顶部连接边框形成的U型容纳腔，

　　腔体内部尺寸完全匹配对应规格伺服电机的安装孔位与外形轮廓，能够将伺服电机完全包覆在腔体内部，既可以隔绝飞行过程中气流、扬尘、雨滴对电机运转的干扰，也能在发生轻微擦碰时为电机提供刚性防护，避免核心动力部件直接受冲击损坏。底部设置的带齿状防滑纹理的连接轴座，是整套结构与机翼主体的连接接口，齿面设计能够增大连接摩擦力，避免飞行过程中受气流交变载荷出现连接松动，保证倾转动作的传导精度，不会出现虚位导致的姿态控制偏差。在安装边界设计上，结构外侧的安装面全部做了直角加强处理，在立板与边框的衔接位置设置了加厚的承力筋，既能够控制整体重量，避免不必要的材料冗余增加飞行负载，又能保证在伺服电机输出最大扭矩倾转机翼时，壳体不会出现形变导致的卡滞、

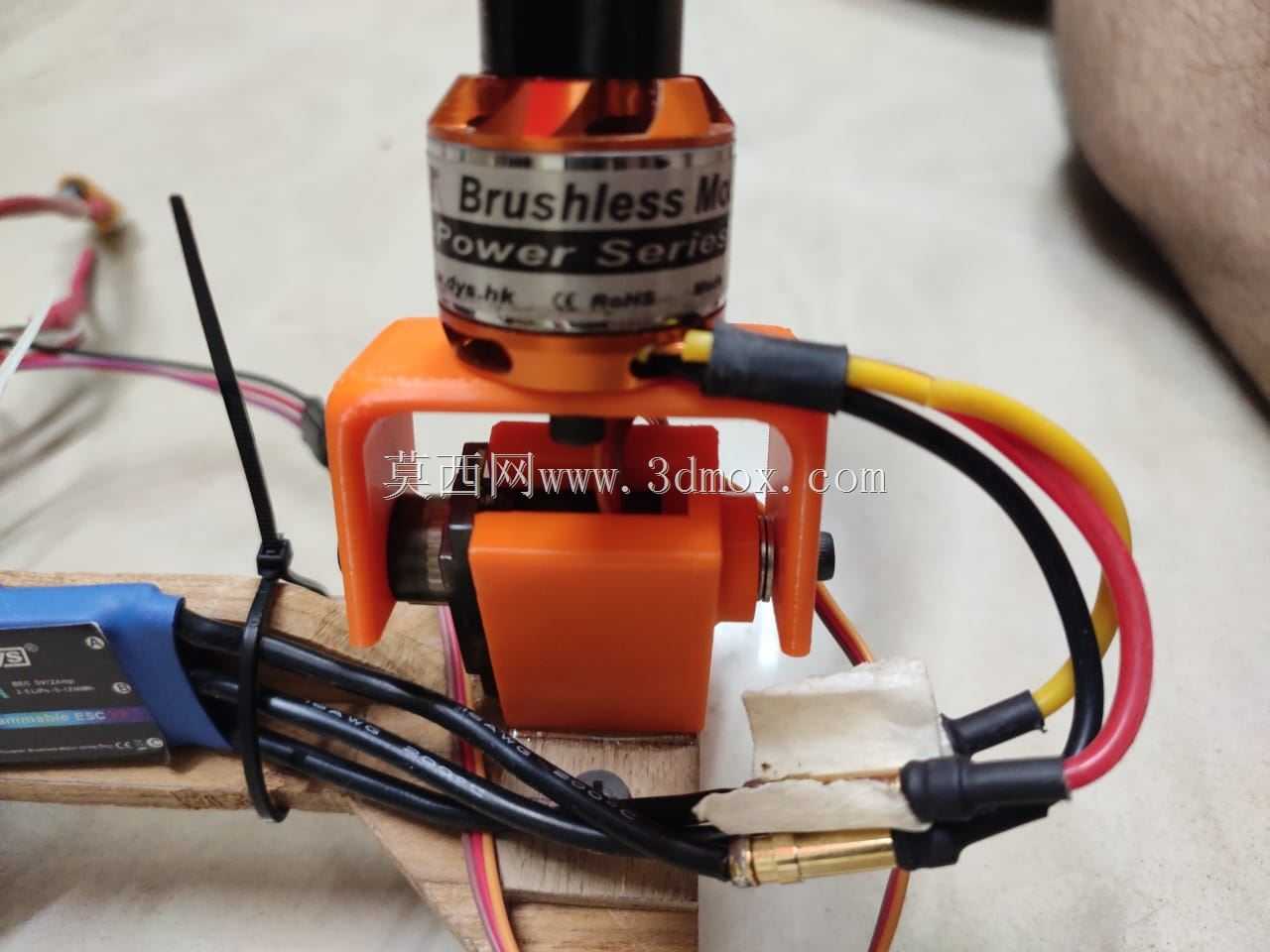

　　传动精度下降问题。两侧预留的槽口是机翼连接臂的穿行空间，槽口的宽度尺寸与连接臂的摆动行程做了匹配设计，在最大倾转角度下连接臂也不会与壳体发生运动干涉，同时槽口边缘做了圆角过渡处理，避免长期交变载荷作用下出现应力集中导致的结构开裂。整套结构的壁厚设计经过载荷校核，在满足飞行工况下的强度、刚度要求的前提下，尽可能压缩了壳体的外形尺寸，不会额外增加过多的飞行风阻，壳体外表面的平整设计也方便后续做轻量化的表面处理，进一步降低结构自重。在实际装配过程中，伺服电机从腔体上方装入后，通过侧面的预留安装孔位完成螺丝固定，输出轴直接与底部的连接轴座同轴对接，传动路径短，动力损耗小，倾转动作的响应延迟能够控制在飞控系统允许的范围内，完全满足小型双翼无人机的姿态控制需求。
