CSWA练习用异形连接基座结构建模

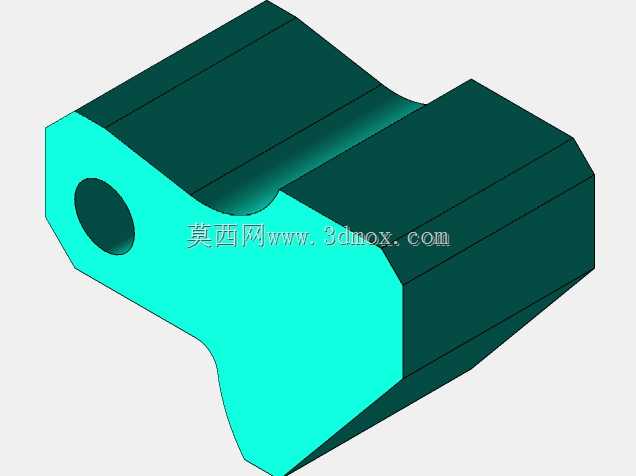

　　这款异形连接基座是机械结构设计练习中典型的实体建模案例，其结构特征覆盖了拉伸、切除、圆角、拔模等多项常用建模指令，适合用于巩固三维建模的基础操作逻辑，也可作为机械结构认知的教学样件使用。从实际工程应用场景来看，这类带单侧通孔的异形块体结构，常出现在小型传感检测装置的安装支撑环节，也可作为轻型执行机构的连接转接件，在桌面级自动化设备、小型实验工装的结构搭建中，承担载荷传递、部件定位的核心作用。设计这类零件时，首先要明确安装边界的约束条件：零件左侧的通孔为核心安装定位特征，孔的轴线方向需与相邻安装面保持严格垂直，孔的内径公差需适配常用的圆柱销或连接螺栓尺寸，保证装配时无卡滞、无过量间隙。零件主体的异形轮廓并非随意造型，

　　上侧的内凹弧面是为了避让相邻运动部件的运动轨迹，避免设备运行过程中出现结构干涉；下侧的斜切轮廓则是为了压缩零件在安装空间内的占用体积，适配紧凑布局的安装需求。零件的两个相互垂直的大平面为安装贴合面，建模时需保证平面的平面度要求，实际加工时这两个面会作为粗基准与精基准使用，因此在三维建模阶段就要明确基准面的选择逻辑，将安装贴合面与软件默认基准面对齐，减少后续工程图标注时的基准转换误差。从尺寸边界来看，零件整体长度方向的尺寸需控制在安装工位的预留空间内，宽度方向的尺寸要匹配相邻连接件的安装孔距，左侧通孔的中心高度需与对接部件的轴系中心高保持一致，避免装配后出现偏心载荷。零件的棱边处设置的微小圆角，一方面是为了去除加工后的锐边毛刺，

　　避免装配时划伤操作人员，另一方面也能减少应力集中，提升零件在交变载荷下的使用寿命。建模过程中需要注意特征的创建顺序，优先创建主体拉伸特征，再依次完成孔位切除、轮廓修整、圆角添加等操作，避免特征顺序错乱导致的建模失败或参数关联错误，这类建模逻辑也完全贴合实际工业零件的设计流程，能帮助初学者快速建立符合工程规范的建模思维。
