十字轴式万向传动关节结构设计

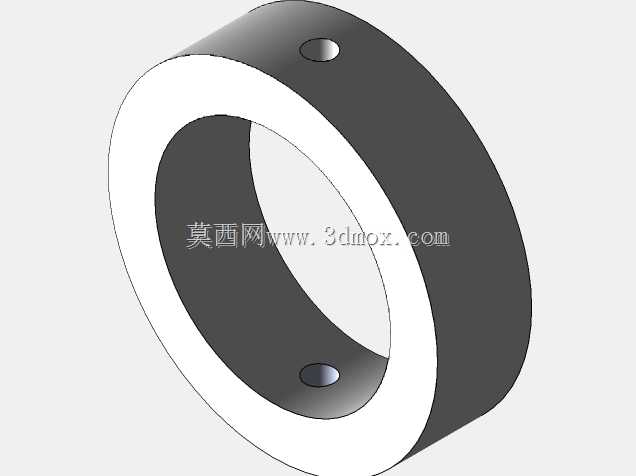

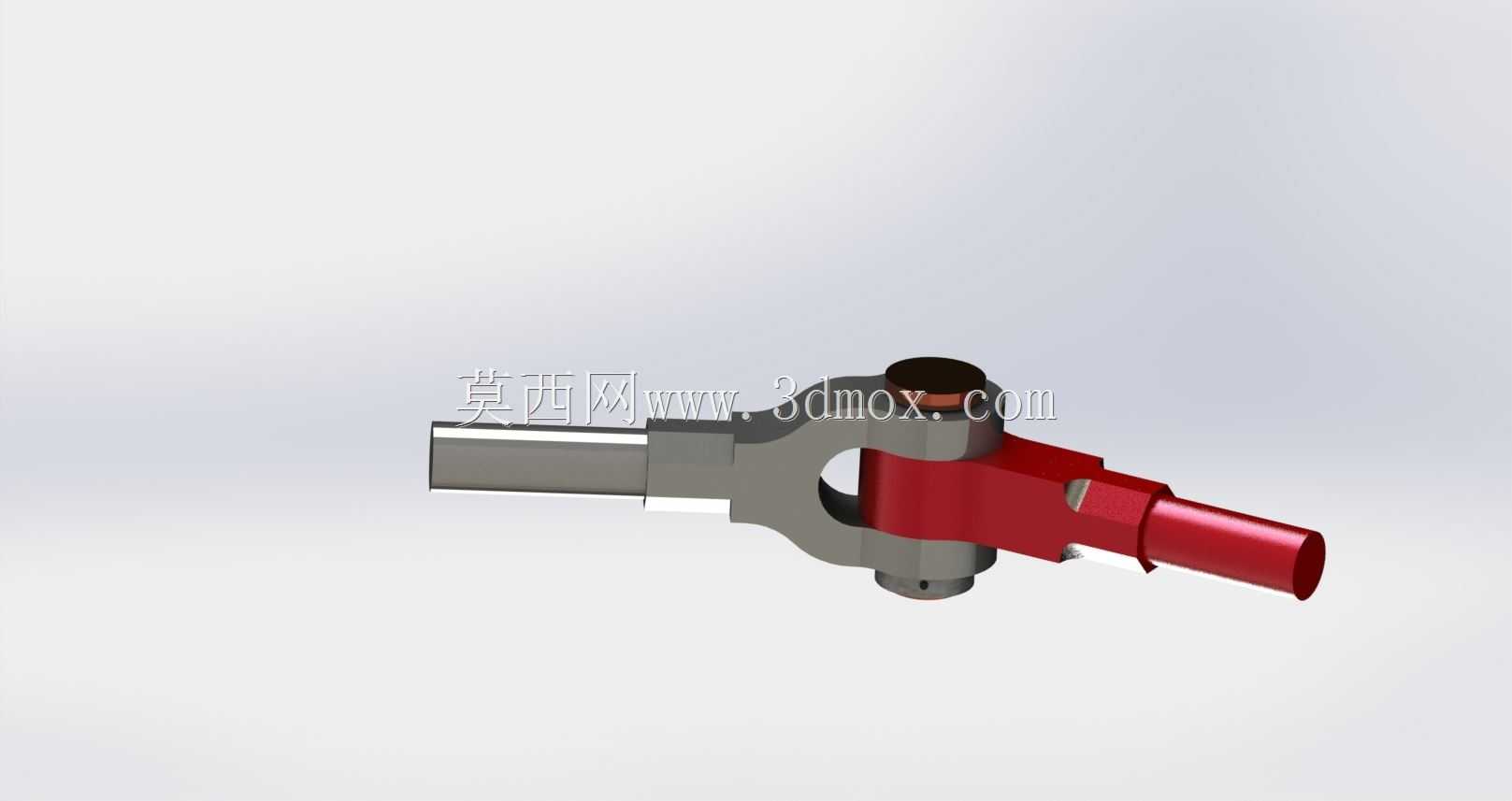

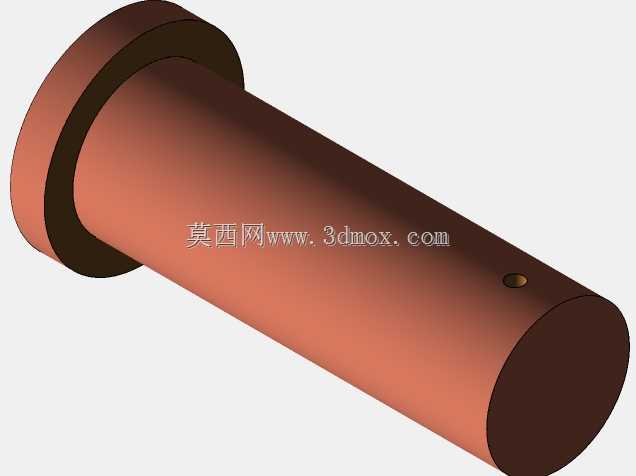

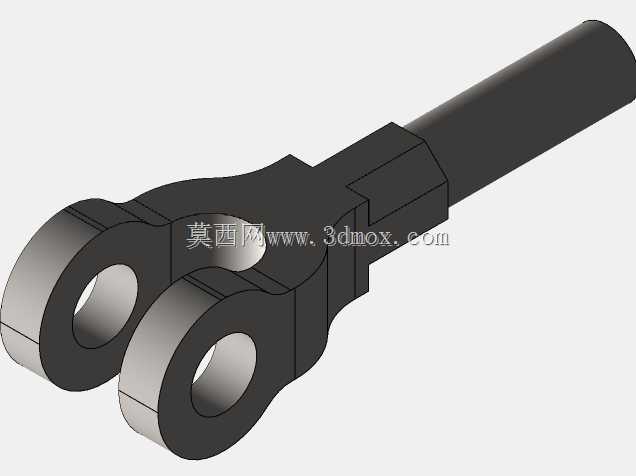

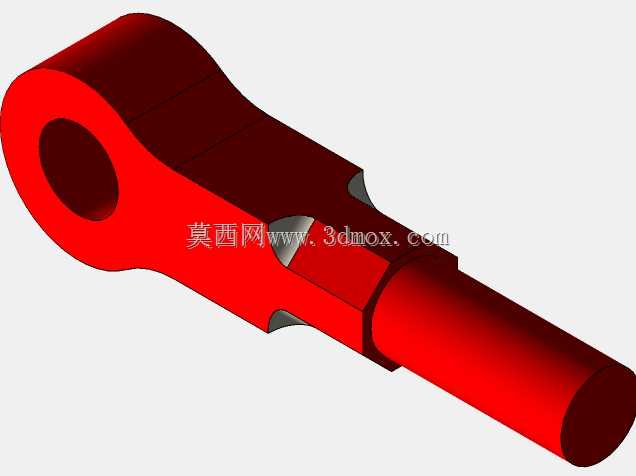

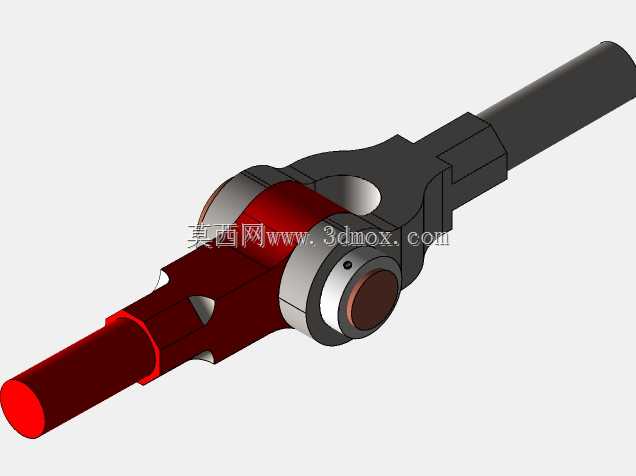

　　该铰接传动部件主要用于存在轴线夹角的传动轴系之间，实现持续旋转扭矩的传递，常见于需要补偿安装误差、适应工作过程中相对位置偏移的传动场景，比如车辆底盘传动链路、工业设备的分动传动单元、小型机具的动力输出端，能够在两轴不同心、存在动态摆角的工况下保持动力传输的连续性，避免刚性连接带来的轴系憋劲、轴承过载损坏问题。从结构设计来看，该部件采用十字轴作为核心铰接载体，两端分别连接轴叉结构，一侧轴叉与长直轴身一体化加工，另一侧轴叉配套对应轴段，十字轴的四个轴颈分别嵌入两侧轴叉的安装孔内，轴颈与叉孔之间预留了轴承安装位，可配套滚针轴承降低转动摩擦阻力，减少铰接位置的磨损量，提升长期运行的可靠性。设计过程中优先考虑了传动过程中的受力均衡性，

　　十字轴的轴颈直径根据额定传递扭矩做了匹配计算，轴叉的叉臂厚度经过抗弯强度校核，避免大扭矩负载下出现叉臂变形、断裂的问题；轴身部分采用等直径圆轴结构，端部预留了与其他传动部件对接的安装边界，可根据实际装配需求配套键槽、法兰或者螺纹连接结构，适配不同的安装场景。外形尺寸方面，铰接部位的最大外径根据十字轴的摆角范围做了避让设计，确保在最大允许摆角下两侧轴叉不会发生运动干涉，轴身长度可根据实际传动距离调整，安装时需要保证两侧轴叉的同轴度偏差在允许范围内，同时控制十字轴的轴向窜动量，避免运行过程中出现异常振动、噪音。该结构的核心优势在于允许两轴之间存在一定的角向偏移，不需要严格保证传动链路的绝对同轴，降低了传动系统的安装精度要求，

　　同时结构紧凑，传动效率高，维护时仅需定期对十字轴铰接位置补充润滑即可，能够适应多粉尘、一定温湿度变化的工业工作环境，在中小扭矩的传动场景中有着广泛的应用空间。建模过程中对各配合面做了公差匹配，轴叉与十字轴的配合孔采用基孔制公差设计，保证轴承装配后的预紧量处于合理区间，轴身的圆柱度、同轴度形位公差按照传动件的通用精度要求设置，既满足加工可行性，也能保证实际装配后的运行稳定性。
