单缸活塞缸曲柄连杆传动结构

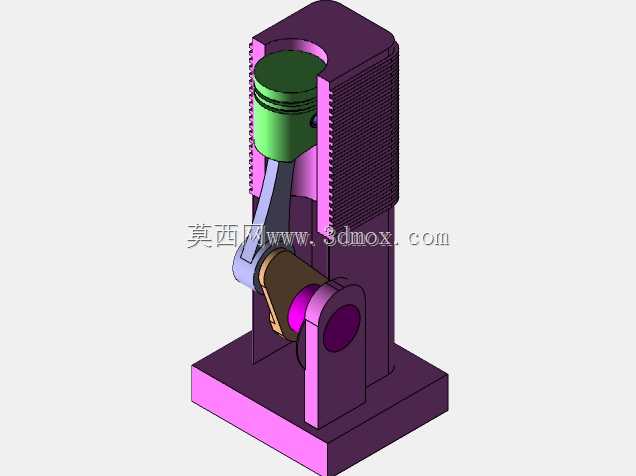

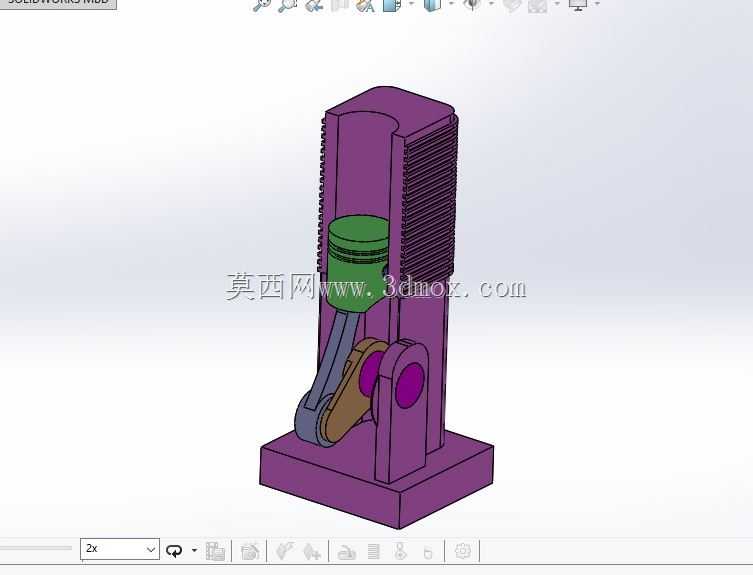

　　这套活塞缸结构是内燃机、往复式压缩机、小型气动执行机构的核心传动单元，在小型通用动力设备、教学演示教具、低压流体输送泵组中都有广泛应用场景，其核心作用是将活塞的直线往复运动通过连杆转换为曲轴的旋转运动，或是反向将曲轴的旋转扭矩转换为活塞的直线推拉力，完成动力输出或是流体压缩、输送的做功过程。从结构设计逻辑来看，整套组件采用立式单缸布局，底部为一体化铸造式安装基座，基座预留了螺栓固定孔位，可直接通过螺栓紧固在设备机架或者安装平台上，安装边界清晰，基座上方集成了曲轴支撑座，曲轴支撑座与缸体采用一体化结构设计，减少了装配累计误差，提升了整体结构刚性。缸体部分外侧设计有散热鳍片结构，可在设备运行过程中增大散热面积，

　　带走活塞往复运动摩擦产生的热量，避免缸内温度过高导致部件膨胀卡滞。活塞部分采用三道环槽设计，可适配活塞环安装，保证缸内做功腔的密封性，减少工作介质泄漏，提升做功效率。连杆部分采用剖分式大头结构，与曲轴的曲柄销配合，小头通过活塞销与活塞连接，连接部位预留了润滑间隙，可在运行过程中存储润滑油脂，降低运动副的磨损速率。曲轴采用单拐偏心结构，偏心距决定了活塞的行程长度，曲轴输出端可直接连接飞轮或者负载轮系，完成动力输出。整套结构的运动逻辑清晰，活塞在缸套内做上下直线往复运动，通过连杆带动曲轴绕支撑座的轴承位做连续旋转运动，运动过程中各部件无干涉，装配关系完全符合实际机械加工装配要求，各配合面的公差预留符合常规机械设计规范，

　　可直接用于教学演示、原理验证，也可作为小型动力设备的结构设计参考，在做同类型产品改型设计时，可直接调整缸径、曲柄偏心距、连杆长度等参数，快速适配不同的输出功率、行程要求，大幅缩短前期结构设计的周期。安装时需要注意基座的水平度校准，避免曲轴运行过程中出现偏磨，同时要保证活塞销、曲柄销的润滑通道通畅，在长时间高负载运行场景下，可在缸体外侧增加强制风冷结构，进一步提升散热效率，延长部件使用寿命。
