安全标记装置配套塑料封盖结构设计

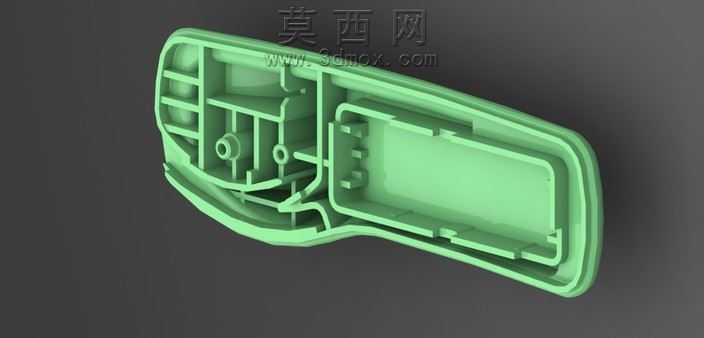

本作品为安全标记程序集配套的封盖类塑料结构件，采用三维参数化建模方式完成全流程设计，整体造型贴合安全标记装置的安装轮廓需求，采用流线型的外边缘过渡设计，既保证了安装后的外观整体性，也避免了尖锐棱角带来的安全隐患。建模过程中首先依据配套装置的安装尺寸完成外轮廓的曲面构建，通过曲率连续的曲面调整保证外表面的顺滑度，满足后续注塑生产的脱模要求。内部结构设计充分考虑了装配可靠性与结构强度需求，在壳体内侧布置了纵横交错的加强筋结构，在不增加整体壁厚的前提下大幅提升了壳体的抗形变能力，避免安装使用过程中受外力出现弯折、开裂问题。针对装配需求，在壳体对应位置设计了多组卡扣定位结构，卡扣的尺寸与扣合量经过反复校核，既保证装配时的顺畅度，也能实现与配套部件的紧密卡合，避免使用过程中出现松脱、异响问题。壳体内部预留了规整的元器件容纳腔，腔体边缘做了加厚处理，同时设计了定位凸台，能够为内部安装的元器件提供精准的定位支撑，避免元器件在腔体内出现晃动移位。建模阶段对所有的转角位置都做了圆角过渡处理，既符合塑料件的注塑工艺要求，减少应力集中问题，也提升了整体结构的耐用性。渲染阶段采用哑光浅绿色塑料材质，还原了实际生产中常用的安全防护类塑料件的材质质感，通过光影调整清晰展现了内部的筋位、卡扣、腔体等结构细节，能够直观呈现该封盖的结构设计特点，为后续的模具开发、实物生产提供精准的三维数据支撑，整体结构设计兼顾了装配便捷性、结构强度与工艺可行性，能够满足安全标记装置长期稳定使用的需求。
