多色透明笔杆按动式圆珠笔外观设计

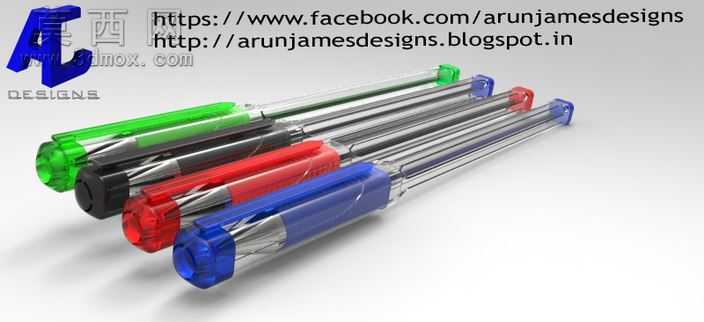

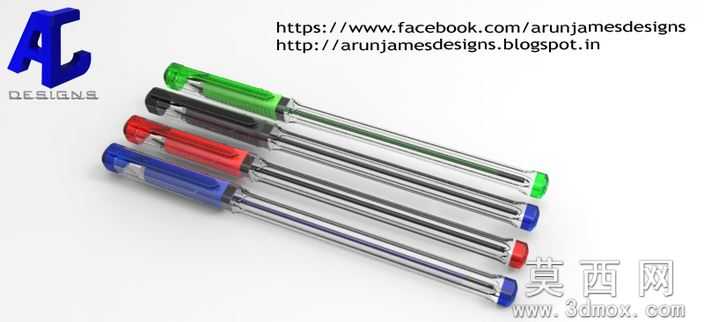

本次设计的是多色款按动式圆珠笔，整体采用全参数化建模思路完成，在Catia V5环境下完成全部结构的搭建，首先从笔身的核心结构入手，先绘制笔杆的中空管状基础轮廓，通过拉伸、抽壳命令完成透明笔杆的主体结构，笔杆壁厚控制在均匀的1.2mm，既保证了结构强度，又能让内部的笔芯、弹簧、按动卡扣结构完全外露呈现，兼顾实用性与视觉通透感。笔帽部分分别设计了绿、黑、红、蓝四款不同配色的款式，每款笔帽都做了边缘的圆角过渡处理，避免尖锐棱角带来的握持不适感，同时在笔帽顶端做了内凹的按动接触面，匹配按动结构的按压行程，保证按压时的受力均匀。内部结构完整还原了按动圆珠笔的核心传动逻辑，包含可替换的标准笔芯、复位弹簧、按动锁止卡扣三个核心部件，弹簧部分采用螺旋扫描命令完成建模，螺距与线径都按照常规圆珠笔的通用参数设置，保证结构的可动性符合真实产品的运动逻辑，卡扣部分做了对应的卡位斜面设计，能够实现按动一次伸出笔芯、再按一次收回笔芯的循环锁止效果。材质设置上，笔杆部分赋予高透PC塑料材质，调整了折射率与透光率参数，渲染时能够呈现出通透的光线折射效果，笔帽部分分别赋予对应颜色的半哑光ABS塑料材质，表面添加细微的磨砂纹理质感，避免高反光带来的廉价感，内部的笔芯油墨管分别对应笔帽颜色做了同色系材质匹配，金属笔尖部分赋予抛光金属材质，弹簧做了镀锌金属的质感处理。渲染阶段采用快捷键渲染器完成最终效果输出，搭建了柔和的影棚光照环境，主光源从侧上方45度角入射，搭配两个补光弱化阴影的生硬感，背景采用浅灰色渐变背景突出产品本身，最终呈现出四款不同配色的圆珠笔并排摆放的效果，完整展现了产品的外观细节与内部结构特征，整体设计兼顾了文具的实用属性与外观的视觉美感，结构参数完全匹配量产加工的工艺要求，可直接用于后续的开模生产参考。
