Creo参数化泵壳壳体结构设计

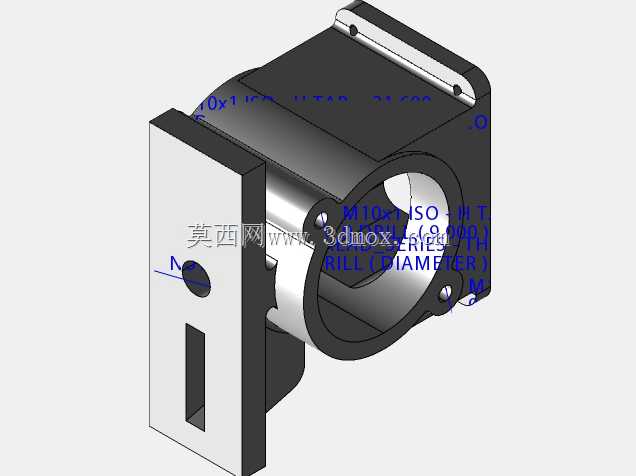

　　这款泵壳作为容积式泵的核心承压承载构件，在流体输送系统中承担着容纳泵芯组件、构建密闭流道、承载工作压力、对接安装接口的核心作用，日常多应用在工业流体输送、液压动力回路、小型计量泵送等场景中，不管是净水输送、轻度腐蚀性工业介质输送，还是设备配套的润滑供油回路，这类结构的泵壳都能适配对应的安装与使用需求。从结构设计逻辑来看，这款泵壳采用分体式安装面与筒状承压腔结合的构型，一侧的平面安装板预留了定位销孔与长条形安装槽，安装时既可以通过销孔完成与泵端盖、动力端的精准定位，避免装配错位导致的转子偏心、密封件偏磨问题，长条形安装槽也预留了一定的装配调整余量，能够补偿加工过程中带来的孔位公差，降低装配环节的修配工作量。筒状的主腔体是容纳叶轮、

　　转子组件的核心空间，腔体内壁的加工精度直接决定了泵的容积效率，设计时特意将腔体壁厚做了均匀化处理，避免壁厚不均导致的铸造应力集中，同时在腔体开口端预留了密封件安装的止口结构，能够适配O型圈或者平垫片的密封形式，保证工作状态下介质不会从端盖结合面泄漏。腔体侧面的螺纹接口按照标准管螺纹规格设计，能够直接对接标准管路，不需要额外加装转换接头，减少了管路连接的泄漏点。从安装边界来看，这款泵壳的整体外轮廓没有多余的突出结构，安装时所需要的预留空间较小，能够适配紧凑安装空间下的泵组集成需求，侧面的固定凸台结构既可以作为泵体的辅助安装支撑，也可以作为管路对接时的受力承载点，避免管路重量直接作用在腔体壁上导致的壳体变形。

　　设计过程中特意对承压区域做了应力分散处理，在腔体与安装板的衔接位置做了圆弧过渡，避免直角位置在长期承压、压力波动的工况下出现应力开裂的问题，同时所有的安装孔位都做了凸台加厚处理，避免螺栓锁紧时压溃壳体表面，影响连接可靠性。这款参数化模型的所有特征尺寸都保留了可编辑的参数，后续如果需要适配不同流量、不同功率的泵芯组件，只需要调整腔体直径、安装孔位间距、接口尺寸等对应参数，就可以快速衍生出不同规格的泵壳结构，不需要重新从零开始建模，能够大幅缩短同系列产品的设计迭代周期。在实际选型适配时，需要注意核对腔体内部的容纳尺寸与所选泵芯的转子直径、轴向长度是否匹配，同时确认安装板上的孔位与动力端的连接尺寸是否一致，避免出现装配干涉的问题，壳体的材质可以根据输送介质的特性选择铸铁、铝合金或者工程塑料，不同材质对应的壁厚参数可以在模型基础上做对应调整，满足不同压力等级的使用需求。
